Diagnostic Trouble Code Chart
CAUTION:
When removing the part, turn the ignition switch to OFF.
NOTE:
- Using SST 09843-18040, connect the terminals Tc and CG of DLC3.
- If any abnormality is found when inspecting parts, inspect the ECU.
- If a malfunction code is displayed during the DTC check, check the circuit listed for that code. For details of each code, see procedure for respective "DTC No." in the DTC chart.

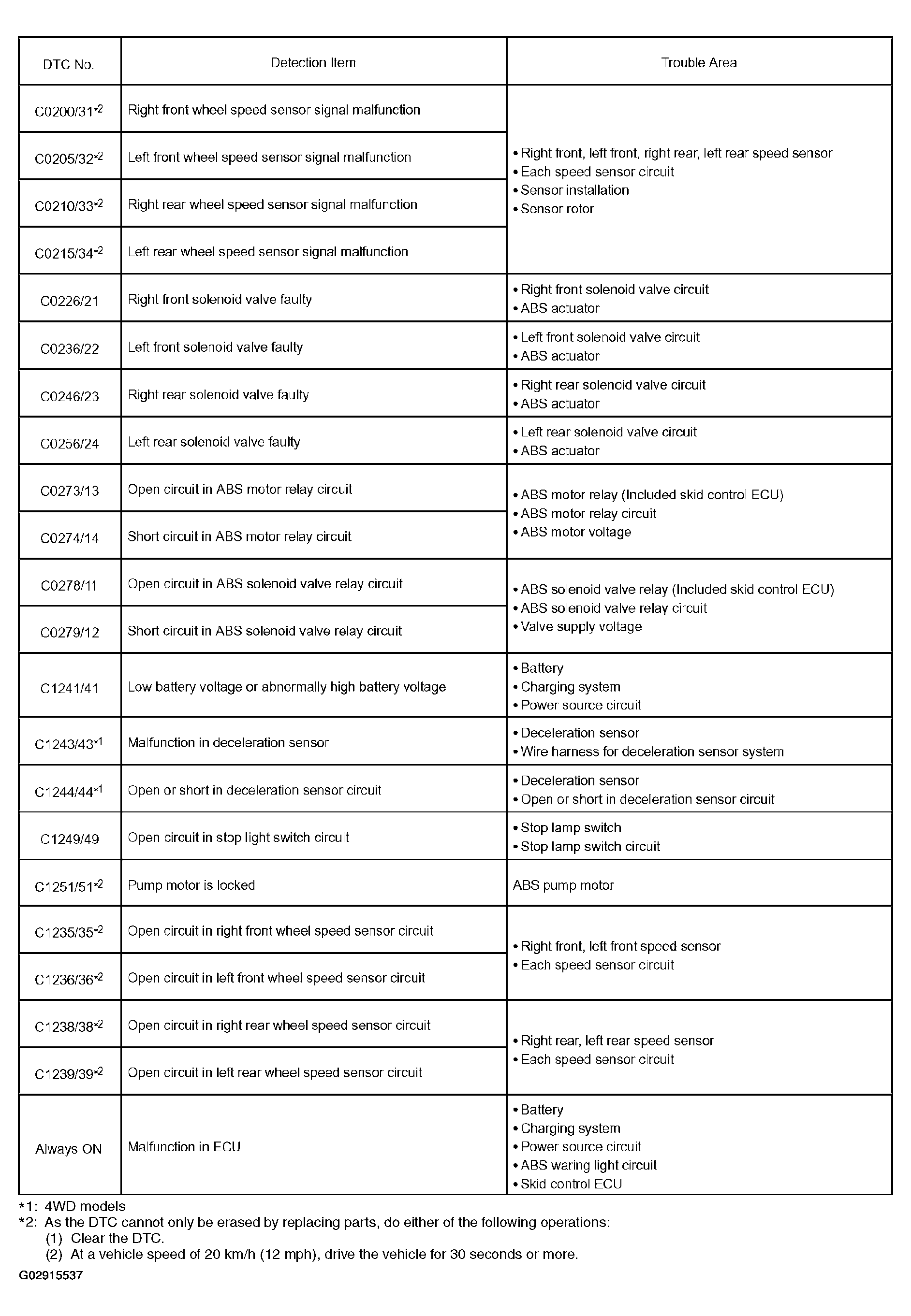

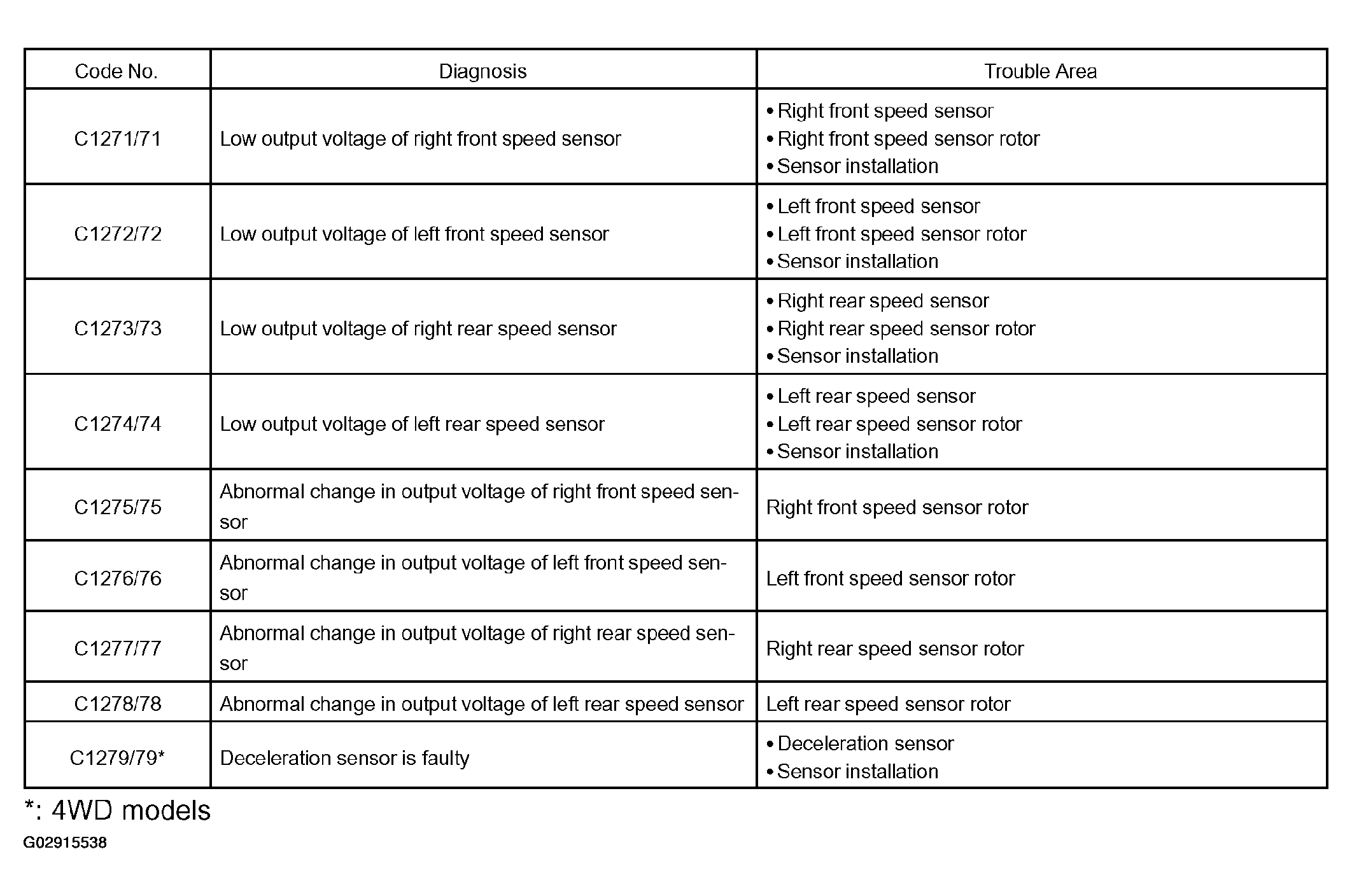

DIAGNOSTIC TROUBLE CODE
| DTC | Description |
|---|---|
| DTC C0210/33 | RIGHT REAR SPEED SENSOR CIRCUIT |
| DTC C0215/34 | LEFT REAR SPEED SENSOR CIRCUIT |
| DTC C1238/38 | FOREIGN MATTER IS ATTACHED ON TIP OF RIGHT REAR SENSOR |
| DTC C1239/39 | FOREIGN MATTER IS ATTACHED ON TIP OF LEFT REAR SENSOR |
| DTC C0226/21 | SFR SOLENOID CIRCUIT |
| DTC C0236/22 | SFL SOLENOID CIRCUIT |
| DTC C0246/23 | SRR SOLENOID CIRCUIT |
| DTC C0256/24 | SRL SOLENOID CIRCUIT |
| DTC C0273/13 | OPEN CIRCUIT IN ABS MOTOR RELAY CIRCUIT |
| DTC C0274/14 | B+ SHORT CIRCUIT IN ABS MOTOR RELAY CIRCUIT |
| DTC C0278/11 | OPEN CIRCUIT IN ABS SOLENOID RELAY CIRCUIT |
| DTC C0279/12 | SHORT CIRCUIT IN ABS SOLENOID RELAY CIRCUIT |
| DTC C1241/41 | LOW BATTERY POSITIVE VOLTAGE OR ABNORMALLY HIGH BATTERY POSITIVE VOLTAGE |
| DTC C1243/43 | MALFUNCTION IN DECELERATION SENSOR |
| DTC C1244/44 | OPEN OR SHORT IN DECELERATION SENSOR CIRCUIT |
| DTC C1249/49 | OPEN CIRCUIT IN STOP LIGHT SWITCH CIRCUIT |
| DTC C1251/51 | PUMP MOTOR IS LOCKED/OPEN CIRCUIT IN PUMP MOTOR GROUND |
| Symptom/Perform Test | |
| DTC ALWAYS ON MALFUNCTION IN ABS ECU | ..... |
| ABS WARNING LIGHT CIRCUIT (DOES NOT LIGHT UP) | ..... |
| BRAKE WARNING LIGHT CIRCUIT | ..... |
| TC TERMINAL CIRCUIT | ..... |
| TS TERMINAL CIRCUIT | ..... |
