Diagnostic Trouble Code Chart
WARNING: This page is about a different car, the 2004 Toyota Camry Solara. However, it is still accessible from the selected car via links, so may be relevant.
HINT:
Parameters listed in the chart may be different from your readings depending on the type of instrument used and other factors.

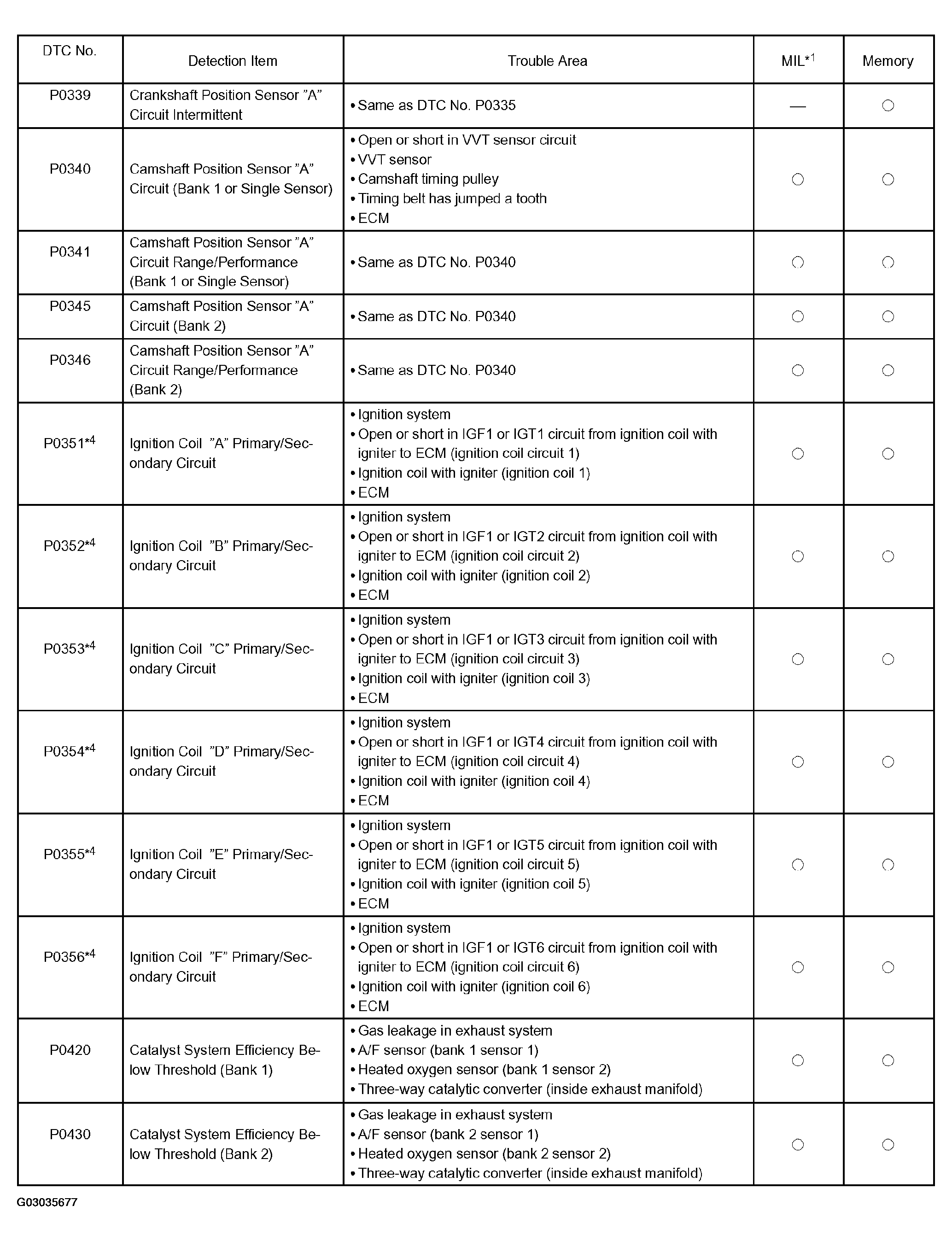

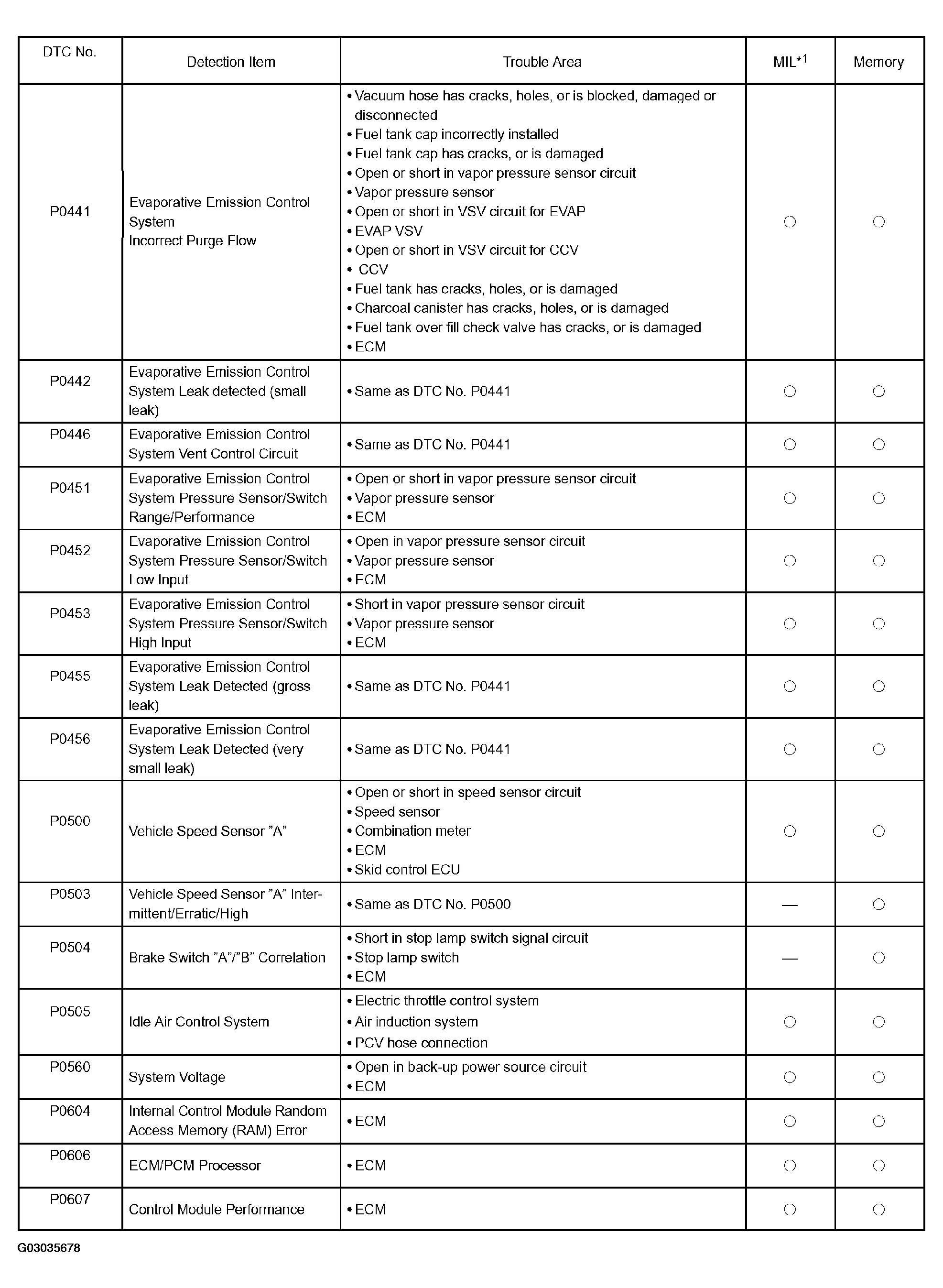

During the DTC check, refer to the table below if a malfunction code is displayed.

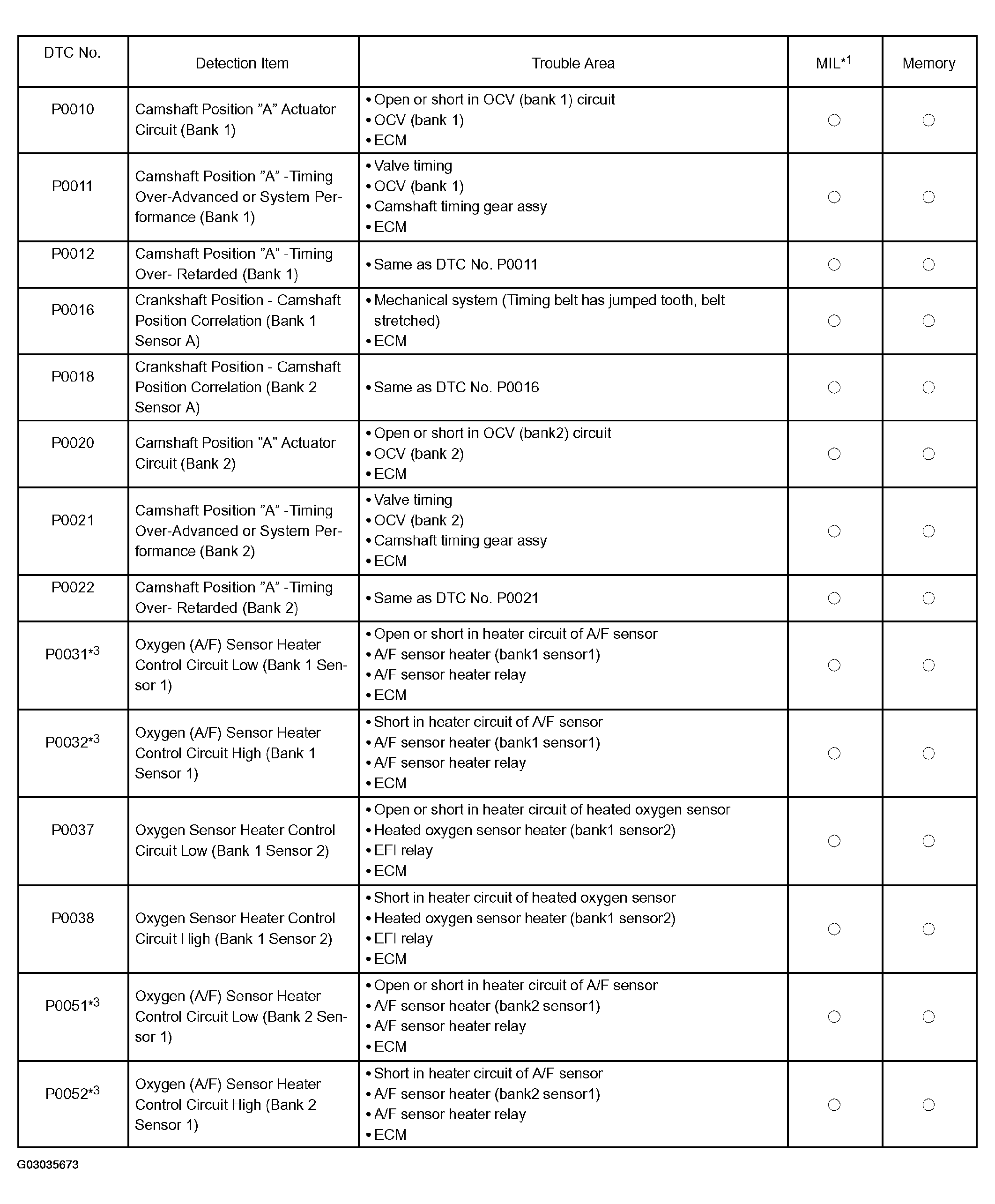

DIAGNOSTIC TROUBLE CODE REFERENCE
| DTC | Description |
|---|---|
| P0010 | CAMSHAFT POSITION "A" ACTUATOR CIRCUIT (BANK 1) |
| P0011 | CAMSHAFT POSITION "A" - TIMING OVER-ADVANCED OR SYSTEM PERFORMANCE (BANK 1) |
| P0012 | CAMSHAFT POSITION "A" - TIMING OVER-RETARDED (BANK 1) |
| P0016 | CRANKSHAFT POSITION - CAMSHAFT POSITION CORRELATION (BANK 1 SENSOR A) |
| P0018 | CRANKSHAFT POSITION - CAMSHAFT POSITION CORRELATION (BANK 2 SENSOR A) |
| P0020 | CAMSHAFT POSITION "A" ACTUATOR CIRCUIT (BANK 2) |
| P0021 | CAMSHAFT POSITION "A" - TIMING OVER-ADVANCED OR SYSTEM PERFORMANCE (BANK 2) |
| P0022 | CAMSHAFT POSITION "A" - TIMING OVER-RETARDED (BANK 2) |
| P0031 | OXYGEN (A/F) SENSOR HEATER CONTROL CIRCUIT LOW (BANK 1 SENSOR 1) |
| P0032 | OXYGEN (A/F) SENSOR HEATER CONTROL CIRCUIT HIGH (BANK 1 SENSOR 1) |
| P0037 | OXYGEN SENSOR HEATER CONTROL CIRCUIT LOW (BANK 1 SENSOR 2) |
| P0038 | OXYGEN SENSOR HEATER CONTROL CIRCUIT HIGH (BANK 1 SENSOR 2) |
| P0051 | OXYGEN (A/F) SENSOR HEATER CONTROL CIRCUIT HIGH (BANK 2 SENSOR 1) |
| P0052 | OXYGEN (A/F) SENSOR HEATER CONTROL CIRCUIT LOW (BANK 2 SENSOR 1) |

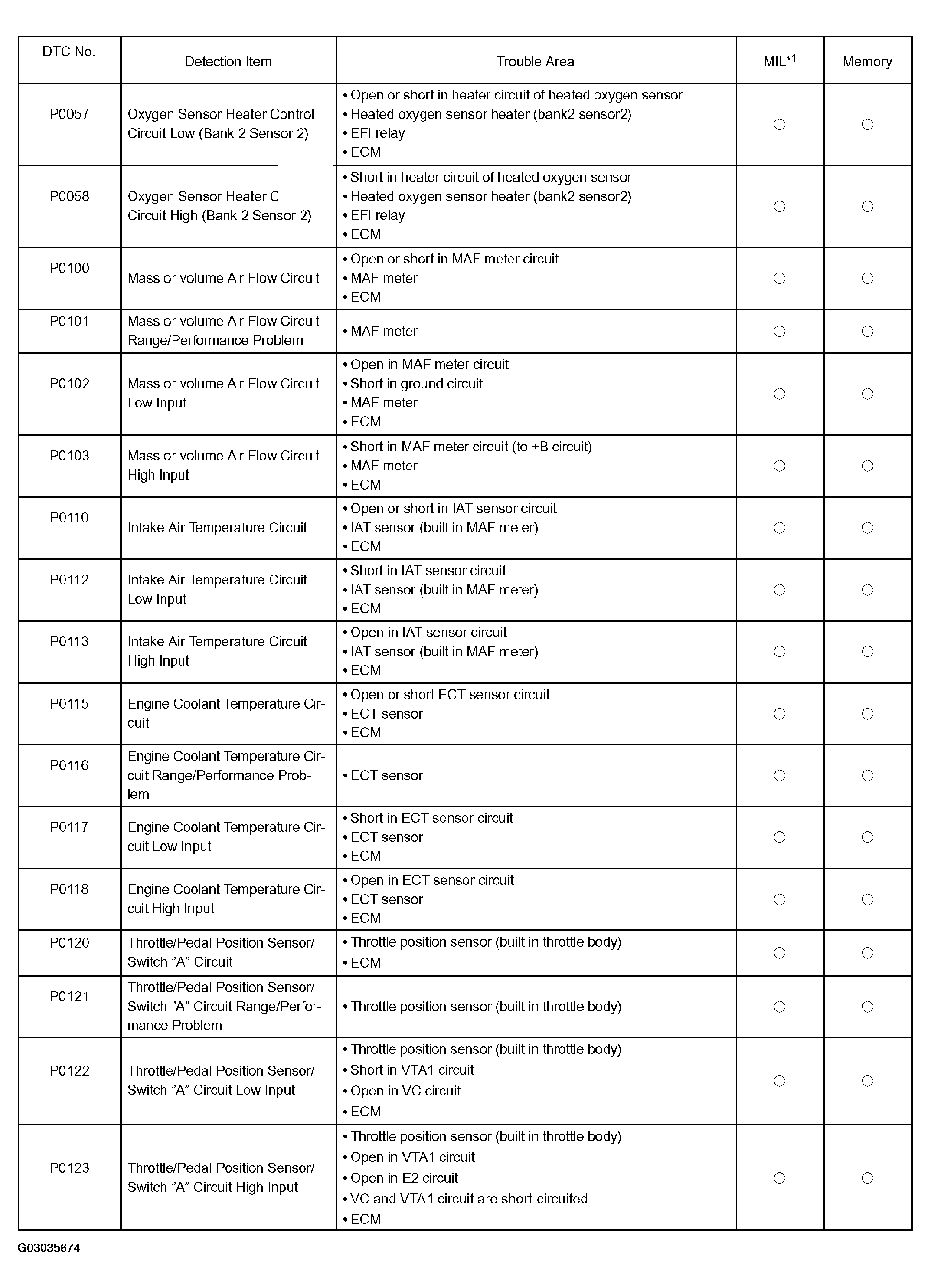

| P0057 | OXYGEN SENSOR HEATER CONTROL CIRCUIT LOW (BANK 2 SENSOR 2) |
| P0058 | OXYGEN SENSOR HEATER CONTROL CIRCUIT HIGH (BANK 2 SENSOR 2) |
| P0100 | MASS OR VOLUME AIR FLOW CIRCUIT HIGH INPUT |
| P0101 | MASS OR VOLUME AIR FLOW CIRCUIT RANGE/PERFORMANCE PROBLEM |
| P0102 | MASS OR VOLUME AIR FLOW CIRCUIT LOW INPUT |
| P0103 | MASS OR VOLUME AIR FLOW CIRCUIT HIGH INPUT |
| P0110 | INTAKE AIR TEMPERATURE CIRCUIT |
| P0112 | INTAKE AIR TEMPERATURE CIRCUIT LOW INPUT |
| P0113 | INTAKE AIR TEMPERATURE CIRCUIT HIGH INPUT |
| P0115 | ENGINE COOLANT TEMPERATURE CIRCUIT |
| P0117 | ENGINE COOLANT TEMPERATURE CIRCUIT LOW INPUT |
| P0118 | ENGINE COOLANT TEMPERATURE CIRCUIT HIGH INPUT |
| P0116 | ENGINE COOLANT TEMPERATURE CIRCUIT RANGE/PERFORMANCE PROBLEM |
| P0120 | THROTTLE/PEDAL POSITION SENSOR/SWITCH "A" CIRCUIT |
| P0121 | THROTTLE/PEDAL POSITION SENSOR/SWITCH "A" CIRCUIT RANGE/PERFORMANCE PROBLEM |
| P0122 | THROTTLE/PEDAL POSITION SENSOR/SWITCH "A" CIRCUIT LOW INPUT |
| P0123 | THROTTLE/PEDAL POSITION SENSOR/SWITCH "A" CIRCUIT HIGH INPUT |

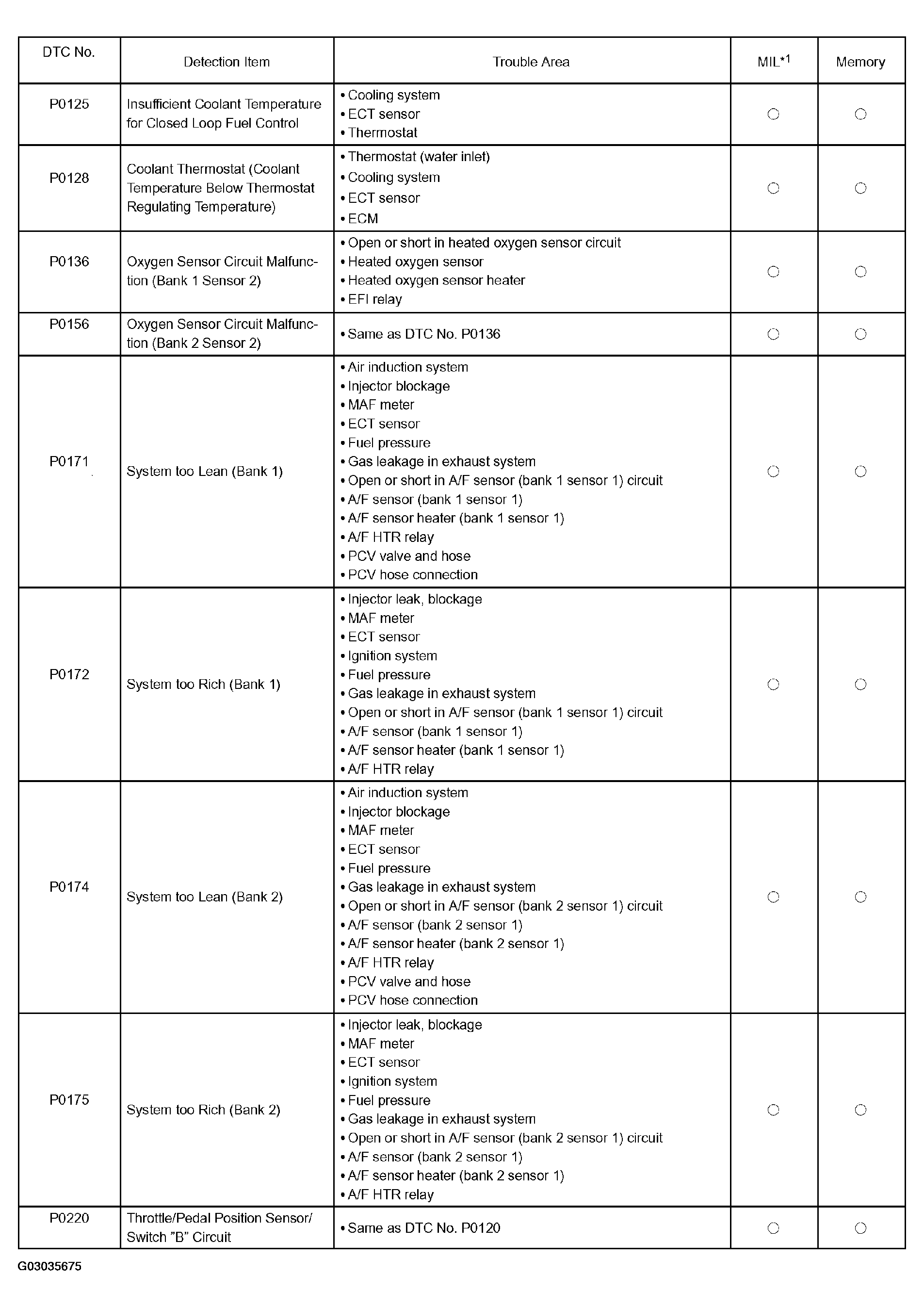

| P0125 | INSUFFICIENT COOLANT TEMPERATURE FOR CLOSED LOOP FUEL CONTROL |
| P0128 | COOLANT THERMOSTAT (COOLANT TEMPERATURE BELOW THERMOSTAT REGULATING TEMPERATURE) |
| P0136 | OXYGEN SENSOR CIRCUIT MALFUNCTION (BANK 1 SENSOR 2) |
| P0156 | OXYGEN SENSOR CIRCUIT MALFUNCTION (BANK 2 SENSOR 2) |
| P0171 | SYSTEM TOO LEAN (BANK 1) |
| P0172 | SYSTEM TOO RICH (BANK 1) |
| P0174 | SYSTEM TOO LEAN (BANK 2) |
| P0175 | SYSTEM TOO RICH (BANK 2) |

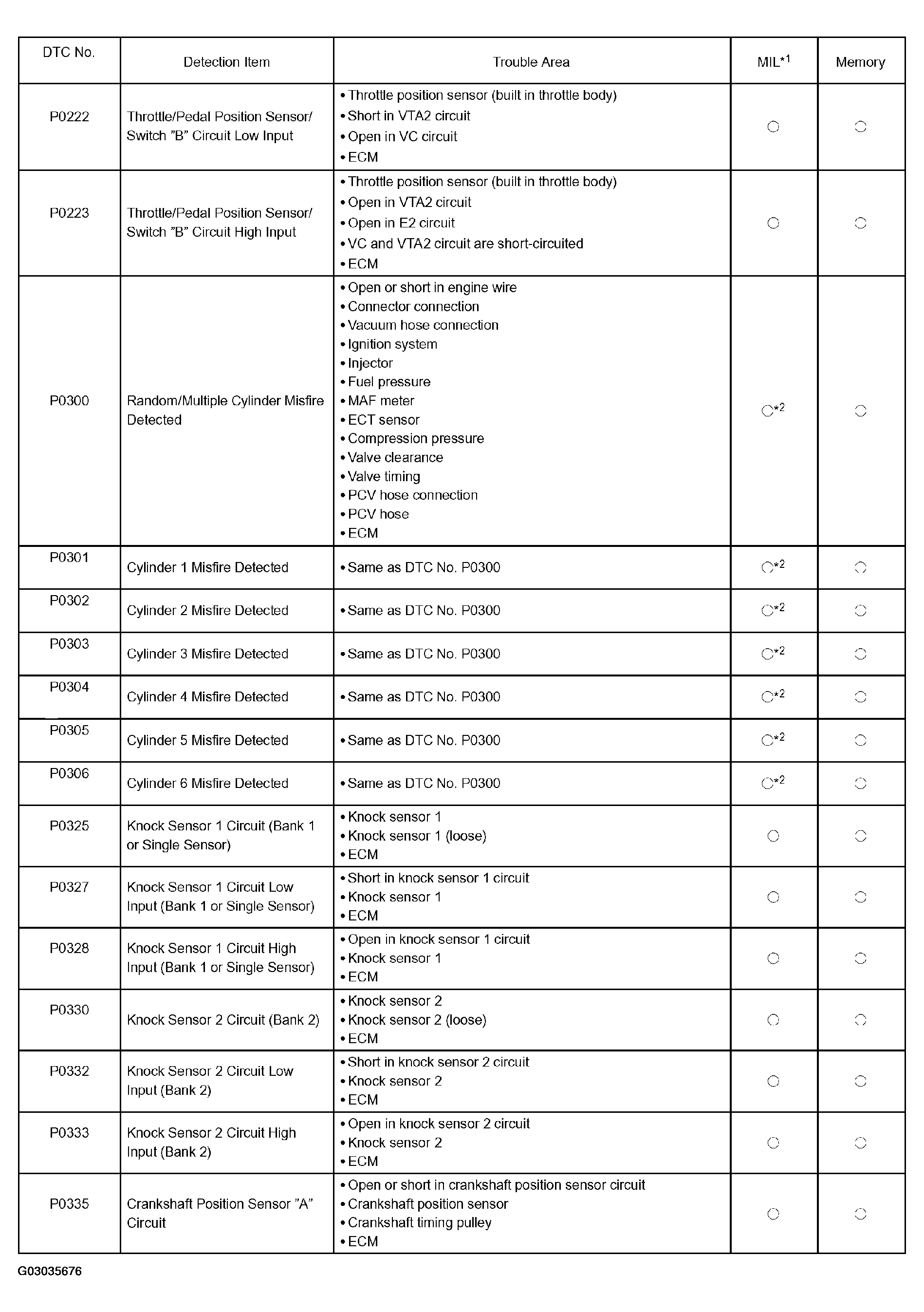

| P0222 | THROTTLE/PEDAL POSITION SENSOR/SWITCH "B" CIRCUIT LOW INPUT |
| P0223 | THROTTLE/PEDAL POSITION SENSOR/SWITCH "B" CIRCUIT HIGH INPUT |
| P0300 | RANDOM/MULTIPLE CYLINDER MISFIRE DETECTED |
| P0301 | CYLINDER 1 MISFIRE DETECTED |
| P0302 | CYLINDER 2 MISFIRE DETECTED |
| P0303 | CYLINDER 3 MISFIRE DETECTED |
| P0304 | CYLINDER 4 MISFIRE DETECTED |
| P0305 | CYLINDER 5 MISFIRE DETECTED |
| P0306 | CYLINDER 6 MISFIRE DETECTED |
| P0325 | KNOCK SENSOR 1 CIRCUIT (BANK 1 OR SINGLE SENSOR) |
| P0327 | KNOCK SENSOR 1 CIRCUIT LOW INPUT (BANK 1 OR SINGLE SENSOR) |
| P0328 | KNOCK SENSOR 1 CIRCUIT HIGH INPUT (BANK 1 OR SINGLE SENSOR) |
| P0330 | KNOCK SENSOR 2 CIRCUIT (BANK 2) |
| P0332 | KNOCK SENSOR 2 CIRCUIT LOW INPUT (BANK 2) |
| P0333 | KNOCK SENSOR 2 CIRCUIT HIGH INPUT (BANK 2) |
| P0335 | CRANKSHAFT POSITION SENSOR "A" CIRCUIT INTERMITTENT |
| P0339 | CRANKSHAFT POSITION SENSOR "A" CIRCUIT INTERMITTENT |
| P0340 | CAMSHAFT POSITION SENSOR "A" CIRCUIT (BANK 1 OR SINGLE SENSOR) |
| P0341 | CAMSHAFT POSITION SENSOR "A" CIRCUIT RANGE/PERFORMANCE (BANK 1 OR SINGLE SENSOR) |
| P0345 | CAMSHAFT POSITION SENSOR "A" CIRCUIT (BANK 2) |
| P0346 | CAMSHAFT POSITION SENSOR "A" CIRCUIT RANGE/PERFORMANCE (BANK 2) |
| P0351 | IGNITION COIL "A" PRIMARY/SECONDARY CIRCUIT |
| P0352 | IGNITION COIL "B" PRIMARY/SECONDARY CIRCUIT |
| P0353 | IGNITION COIL "C" PRIMARY/SECONDARY CIRCUIT |
| P0354 | IGNITION COIL "D" PRIMARY/SECONDARY CIRCUIT |
| P0355 | IGNITION COIL "E" PRIMARY/SECONDARY CIRCUIT |
| P0356 | IGNITION COIL "F" PRIMARY/SECONDARY CIRCUIT |
| P0420 | CATALYST SYSTEM EFFICIENCY BELOW THRESHOLD (BANK 1) |
| P0430 | CATALYST SYSTEM EFFICIENCY BELOW THRESHOLD (BANK 2) |
| P0441 | EVAPORATIVE EMISSION CONTROL SYSTEM INCORRECT PURGE FLOW |
| P0442 | EVAPORATIVE EMISSION CONTROL SYSTEM LEAK DETECTED (SMALL LEAK) |
| P0446 | EVAPORATIVE EMISSION CONTROL SYSTEM VENT CONTROL CIRCUIT |
| P0451 | EVAPORATIVE EMISSION CONTROL SYSTEM PRESSURE SENSOR RANGE/PERFORMANCE |
| P0452 | EVAPORATIVE EMISSION CONTROL SYSTEM PRESSURE SENSOR/SWITCH LOW INPUT |
| P0453 | EVAPORATIVE EMISSION CONTROL SYSTEM PRESSURE SENSOR/SWITCH HIGH INPUT |
| P0455 | EVAPORATIVE EMISSION CONTROL SYSTEM LEAK DETECTED (GROSS LEAK) |
| P0456 | EVAPORATIVE EMISSION CONTROL SYSTEM LEAK DETECTED (VERY SMALL LEAK) |
| P0500 | VEHICLE SPEED SENSOR "A" |
| P0503 | VEHICLE SPEED SENSOR "A" INTERMITTENT/ERRATIC/HIGH |
| P0504 | BRAKE SWITCH "A"/"B" CORRELATION |
| P0505 | IDLE AIR CONTROL SYSTEM |
| P0560 | SYSTEM VOLTAGE |
| P0604 | INTERNAL CONTROL MODULE RANDOM ACCESS MEMORY (RAM) ERROR |
| P0606 | ECM/PCM PROCESSOR |
| P0607 | CONTROL MODULE PERFORMANCE |

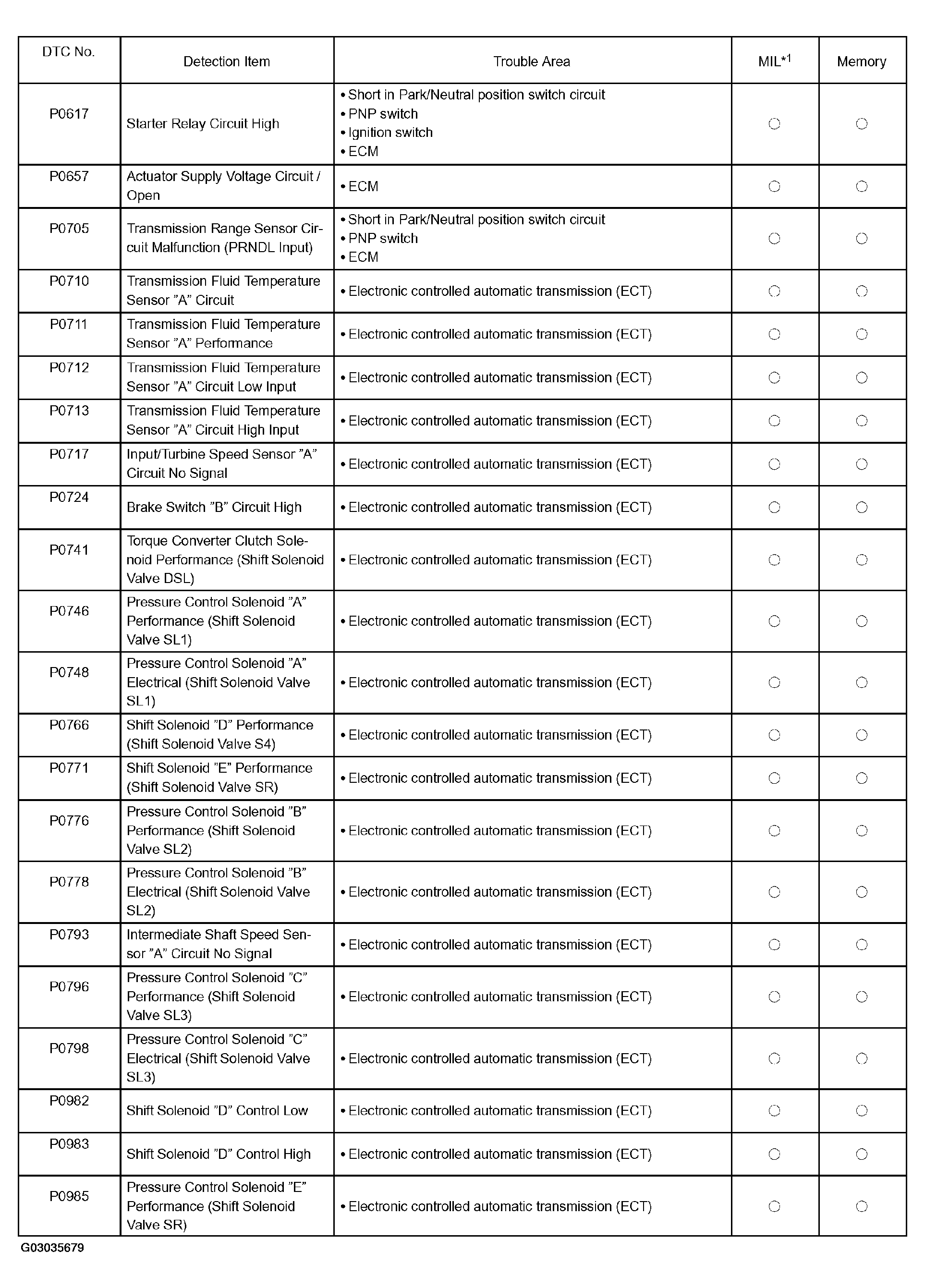

| P0617 | STARTER RELAY CIRCUIT HIGH |
| P0657 | ACTUATOR SUPPLY VOLTAGE CIRCUIT/OPEN |
| P0705 | TRANSMISSION RANGE SENSOR CIRCUIT MALFUNCTION (PRNDL INPUT) |

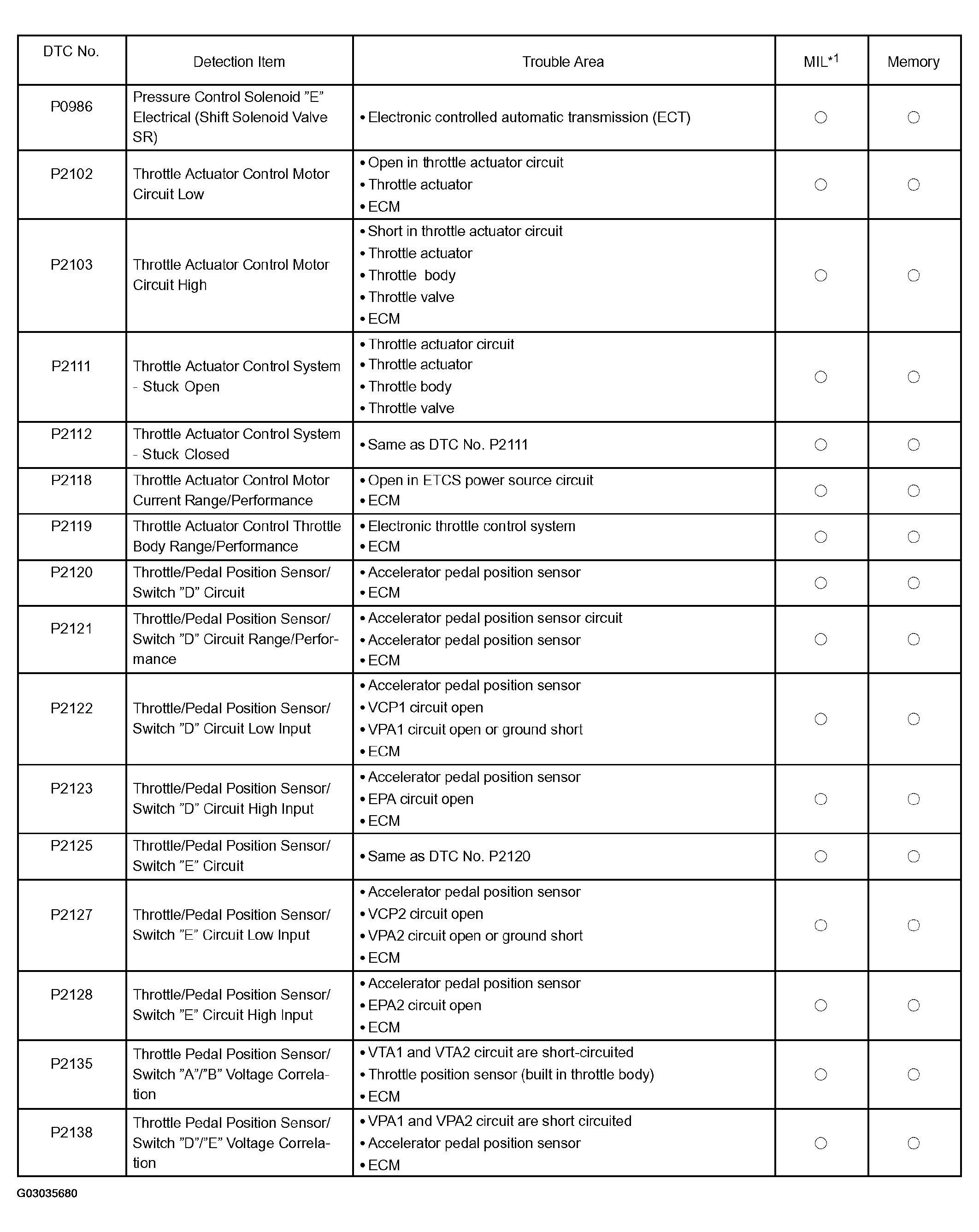

| P2102 | THROTTLE ACTUATOR CONTROL MOTOR CIRCUIT LOW |
| P2103 | THROTTLE ACTUATOR CONTROL MOTOR CIRCUIT HIGH |
| P2111 | THROTTLE ACTUATOR CONTROL SYSTEM - STUCK OPEN |
| P2112 | THROTTLE ACTUATOR CONTROL SYSTEM - STUCK CLOSED |
| P2118 | THROTTLE ACTUATOR CONTROL MOTOR CURRENT RANGE/PERFORMANCE |
| P2119 | THROTTLE ACTUATOR CONTROL THROTTLE BODY RANGE/PERFORMANCE |
| P2120 | THROTTLE/PEDAL POSITION SENSOR/SWITCH "D" CIRCUIT |
| P2121 | THROTTLE/PEDAL POSITION SENSOR/SWITCH "D" CIRCUIT RANGE/PERFORMANCE |
| P2122 | THROTTLE/PEDAL POSITION SENSOR/SWITCH "D" CIRCUIT LOW INPUT |
| P2123 | THROTTLE/PEDAL POSITION SENSOR/SWITCH "D" CIRCUIT HIGH INPUT |
| P2125 | THROTTLE/PEDAL POSITION SENSOR/SWITCH "E" CIRCUIT |
| P2127 | THROTTLE/PEDAL POSITION SENSOR/SWITCH "E" CIRCUIT LOW INPUT |
| P2128 | THROTTLE/PEDAL POSITION SENSOR/SWITCH "E" CIRCUIT HIGH INPUT |
| P2135 | THROTTLE/PEDAL POSITION SENSOR/SWITCH "A"/"B" VOLTAGE CORRELATION |
| P2138 | THROTTLE/PEDAL POSITION SENSOR/SWITCH "D"/"E" VOLTAGE CORRELATION |

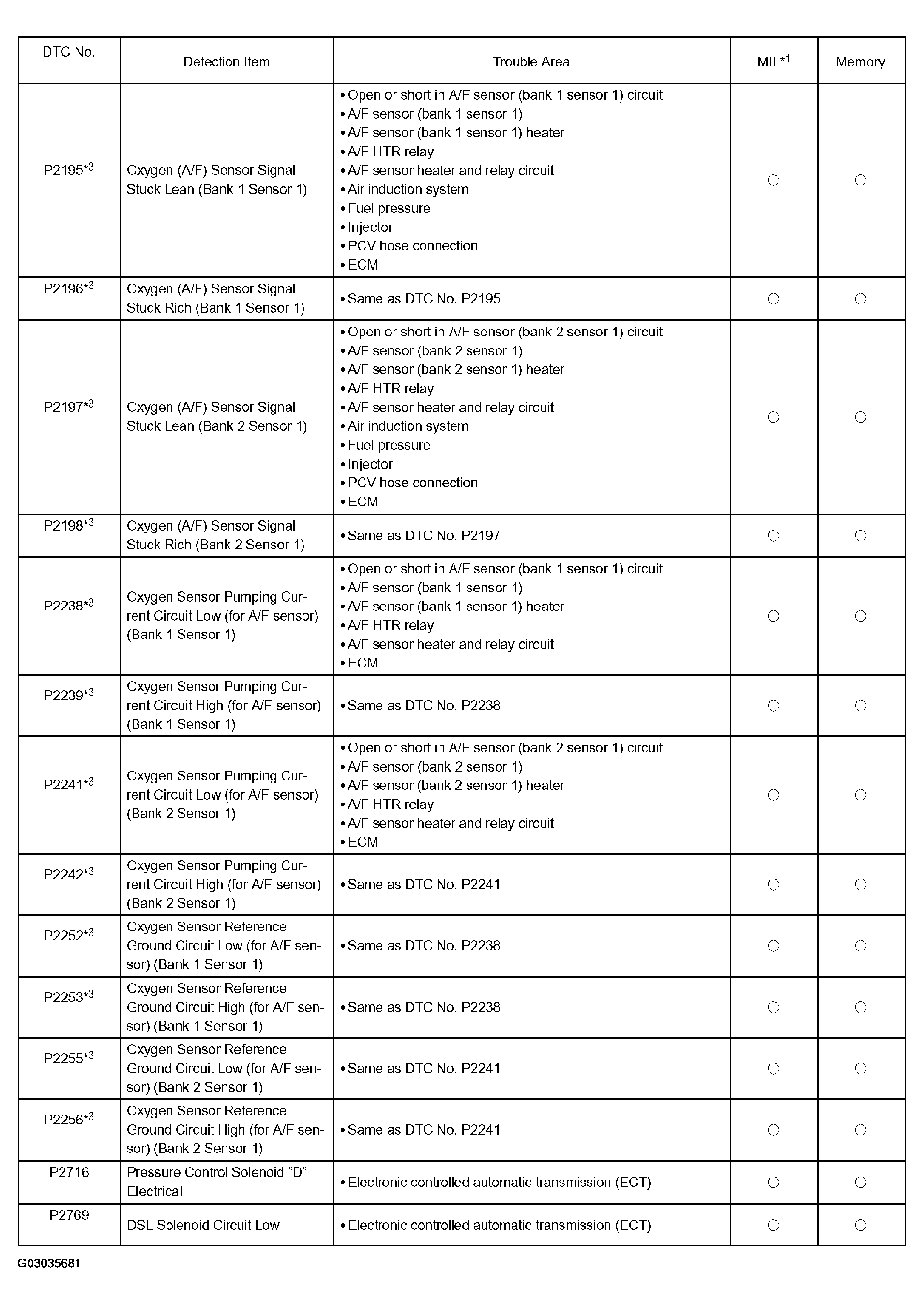

| P2195 | OXYGEN (A/F) SENSOR SIGNAL STUCK LEAN (BANK 1 SENSOR 1) |
| P2196 | OXYGEN (A/F) SENSOR SIGNAL STUCK RICH (BANK 1 SENSOR 1) |
| P2197 | OXYGEN (A/F) SENSOR SIGNAL STUCK LEAN (BANK 2 SENSOR 1) |
| P2198 | OXYGEN (A/F) SENSOR SIGNAL STUCK RICH (BANK 2 SENSOR 1) |
| P2238 | OXYGEN SENSOR PUMPING CURRENT CIRCUIT LOW (FOR A/F SENSOR) (BANK 1 SENSOR 1) |
| P2239 | OXYGEN SENSOR PUMPING CURRENT CIRCUIT HIGH (FOR A/F SENSOR) (BANK 1 SENSOR 1) |
| P2241 | OXYGEN SENSOR PUMPING CURRENT CIRCUIT LOW (FOR A/F SENSOR) (BANK 2 SENSOR 1) |
| P2242 | OXYGEN SENSOR PUMPING CURRENT CIRCUIT HIGH (FOR A/F SENSOR) (BANK 2 SENSOR 1) |
| P2252 | OXYGEN SENSOR REFERENCE GROUND CIRCUIT LOW (FOR A/F SENSOR) (BANK 1 SENSOR 1) |
| P2253 | OXYGEN SENSOR REFERENCE GROUND CIRCUIT HIGH (FOR A/F SENSOR) (BANK 1 SENSOR 1) |
| P2255 | OXYGEN SENSOR REFERENCE GROUND CIRCUIT LOW (FOR A/F SENSOR) (BANK 2 SENSOR 1) |
| P2256 | OXYGEN SENSOR REFERENCE GROUND CIRCUIT HIGH (FOR A/F SENSOR) (BANK 2 SENSOR 1) |

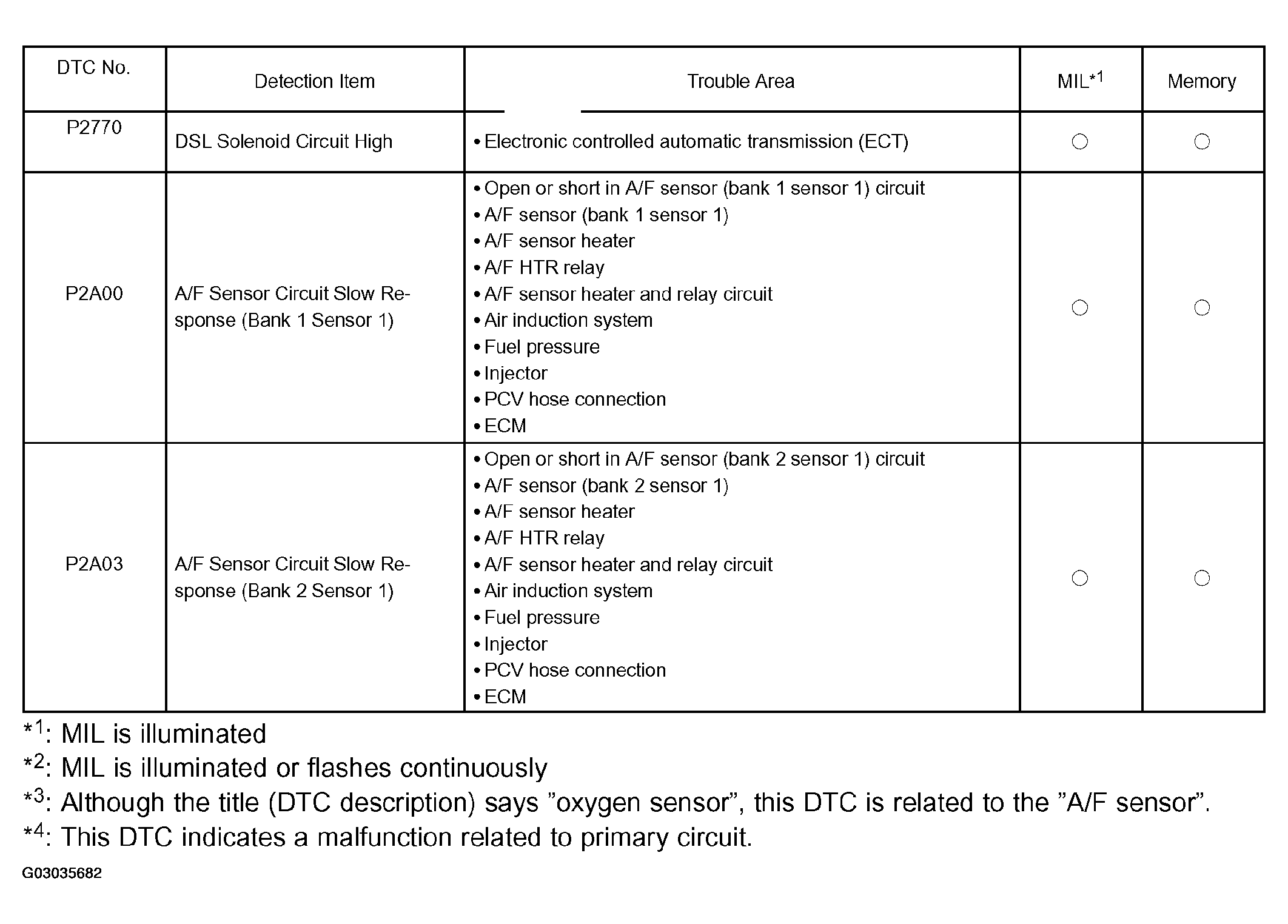

| P2A00 | A/F SENSOR CIRCUIT SLOW RESPONSE (BANK 1 SENSOR 1) |
| P2A03 | A/F SENSOR CIRCUIT SLOW RESPONSE (BANK 2 SENSOR 1) |
