Inspection Procedure
- CHECK DOOR LOCK (See
INSPECTION
)
NG: REPLACE DOOR LOCK OK
- CHECK WIRE HARNESS (TVIP ECU - DOOR LOCK)

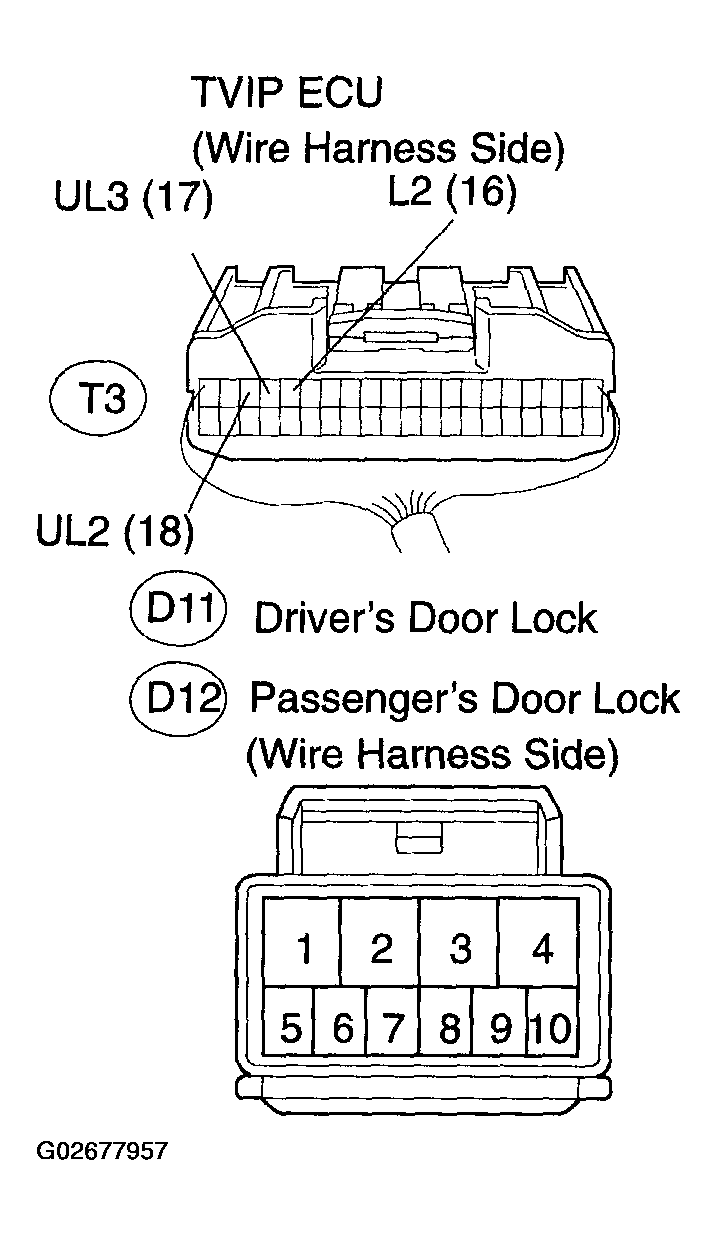

- Disconnect the TVIP ECU and door lock connector.
- Measure the resistance of the wire harness side connectors.
TESTER CONNECTION SPECIFIED CONDITION CHART (1 OF 2)Tester Connection Specified Condition L2(T3-16)-D11-9 Below 1 Ω UL3(T3-17)-D11-10 Below 1 Ω L2(T3-16)-D11-9 Below 1 Ω L2(T3-16)-D12-6 Below 1 Ω UL2(T3-18)-D12-5 Below 1 Ω - NG: REPAIR OR REPLACE WIRE HARNESS AND CONNECTOR
OK: Go to next step
- CHECK WIRE HARNESS (DOOR LOCK - BODY GROUND)
- Disconnect the door lock connectors.
- Measure the resistance of the wire harness side connectors.
TESTER CONNECTION SPECIFIED CONDITION CHART (2 OF 2)Tester Connection Specified Condition D 11 -7 - Body ground Below 1 Ω D12-8 -Body ground Below 1 Ω - NG: REPAIR OR REPLACE WIRE HARNESS AND CONNECTOR
OK: Go to next step
CHECK AND REPLACE TVIP ECU (See ELECTRONIC CIRCUIT INSPECTION PROCEDURE )
