Inspection Procedure

  1. CHECK SECURITY INDICATOR
    1. Set the system in 30 seconds after flipping the security indicator to check if the alarm is triggered.

      OK:

      The alarm is triggered.

    1. OK: NO PROBLEM

    NG: Go To Next Step

  2. CHECK GLASS BREAKAGE SENSOR ECU (GLASS BREAKAGE SENSOR)
    Fig 1: Identifying Glass Breakage Sensor Connector
    G02677944Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    1. Measure the voltage and resistance of the ECU connector.
    TESTER CONNECTION SPECIFIED CONDITION CHART (1 OF 3)

    Tester connection Condition Specified condition
    G3-1 - Body ground Always 10 to 14V
    G3-3 - Body ground Always Pulse generation
    G3-5 - Body ground Always Below 1 Ω
    G3-8 - Body ground Ignition switch ON 10to14V
    1. NG: CHECK AND REPLACE GLASS BREAKAGE SENSOR ECU (See  ELECTRONIC CIRCUIT INSPECTION PROCEDURE  )

    OK: Go To Next Step

  3. CHECK WIRE HARNESS (TVIP ECU - GLASS BREAKAGE SENSOR ECU)

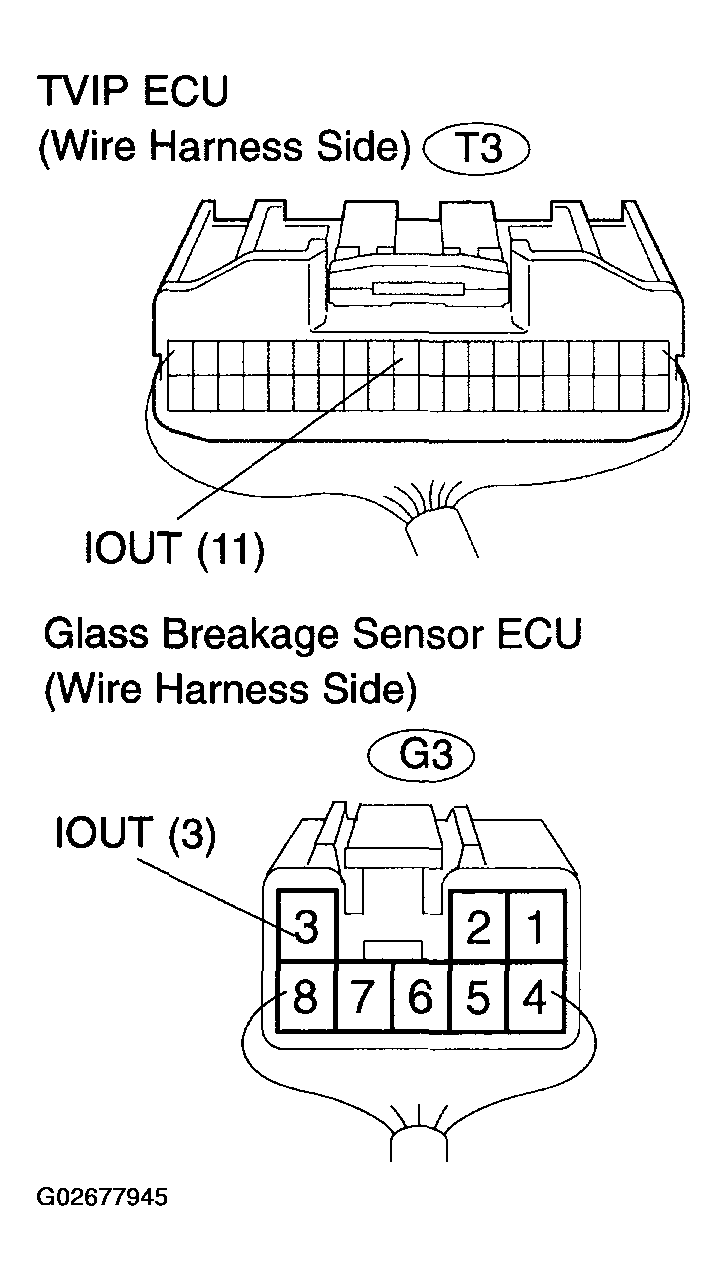

    Fig 2: Identifying TVIP ECU - Glass Breakage Sensor ECU Terminal Connector
    G02677945Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    1. Disconnect the TVIP ECU and glass breakage sensor ECU connector.
    2. Measure the resistance of the wire harness side connectors.
    TESTER CONNECTION SPECIFIED CONDITION CHART (2 OF 3)

    Tester Connection Specified Condition
    IOUT (T3-11 ) - IOUT (G3-3) Below 1 Ω
    1. NG: REPAIR OR REPLACE WIRE HARNESS AND CONNECTOR

    OK: Go To Next Step

  4. CHECK WIRE HARNESS (GLASS BREAKAGE SENSOR ECU - BODY GROUND)
    Fig 3: Identifying Glass Breakage Sensor ECU Terminal Connector
    G02677946Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    1. Disconnect the glass breakage sensor ECU connector.
    2. Measure the resistance of the wire harness side connector.
    TESTER CONNECTION SPECIFIED CONDITION CHART (3 OF 3)

    Tester Connection Specified Condition
    GND (G3-6) - Body ground Below 1 Ω
    1. NG: REPAIR OR REPLACE WIRE HARNESS AND CONNECTOR

    OK

    CHECK AND REPLACE TVIP ECU (See  ELECTRONIC CIRCUIT INSPECTION PROCEDURE  )
