Waveform 2
Heated oxygen sensor

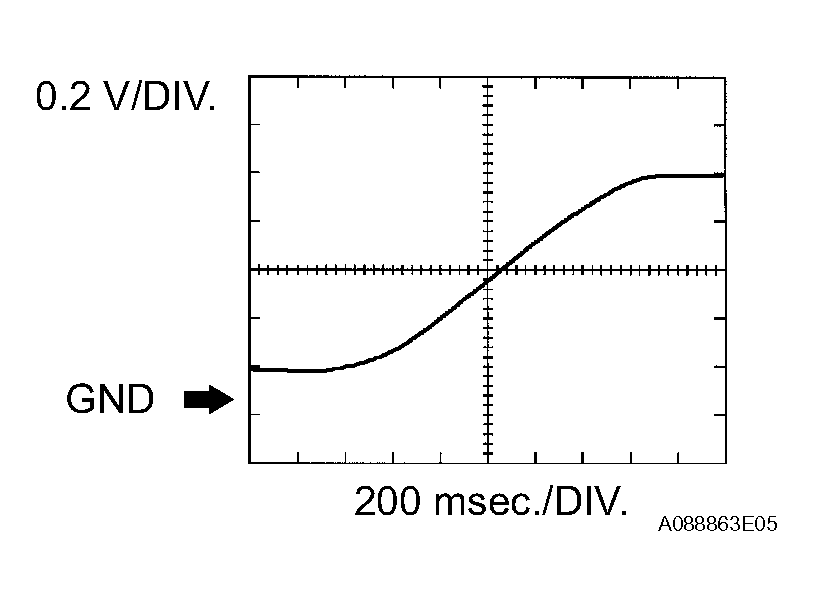

HEATED OXYGEN SENSOR WAVEFORM REFERENCE
| ECM Terminal Names | Between OX1B and EX1B |
| Tester Ranges | 0.2 V/DIV., 200 msec./DIV. |
| Conditions | Engine speed maintained at 2,500 rpm for 2 minutes after warming up sensor |
HINT:
In DATA LIST, item O2S B1 S2 shows the ECM input values from the heated oxygen sensor.
