Inspection Procedure
- CHECK POWER WINDOW REGULATOR SWITCH ASSEMBLY REAR LH (POWER SOURCE VOLTAGE)

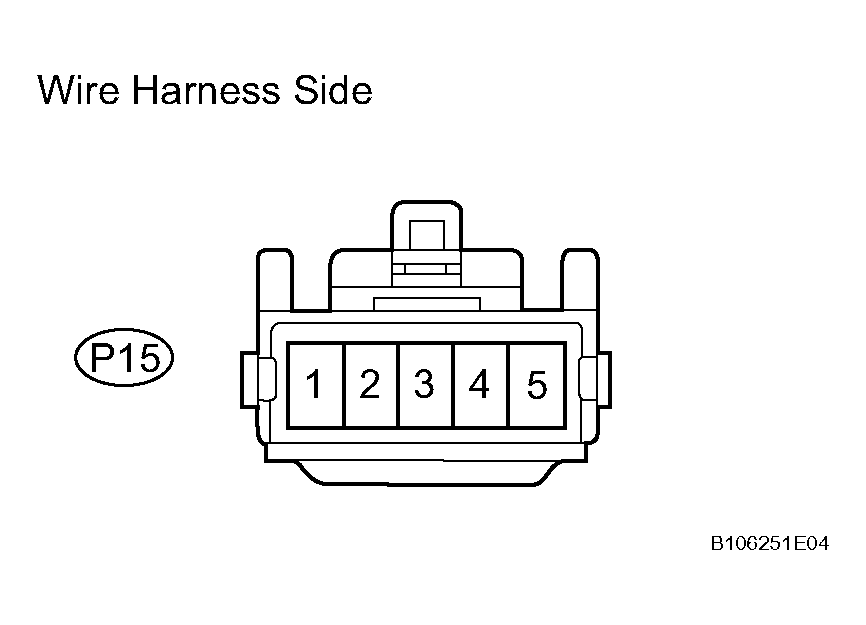

- Disconnect the P15 switch connector.
- Measure the voltage of the wire harness side connector.
Standard voltage
TERMINALS VOLTAGE SPECIFICATIONTester Connection Condition Specified Condition P15-4 - Body ground Power switch ON (IG) 10 to 14 V
NG : REPAIR OR REPLACE HARNESS AND CONNECTOR (DRIVER SIDE JUNCTION BLOCK - REGULATOR SWITCH)
OK : GO TO NEXT STEP
- INSPECT POWER WINDOW REGULATOR SWITCH ASSEMBLY REAR LH
- Check the regulator switch (see REAR POWER WINDOW SWITCH ).
NG : REPLACE POWER WINDOW REGULATOR SWITCH ASSEMBLY REAR LH
OK : GO TO NEXT STEP

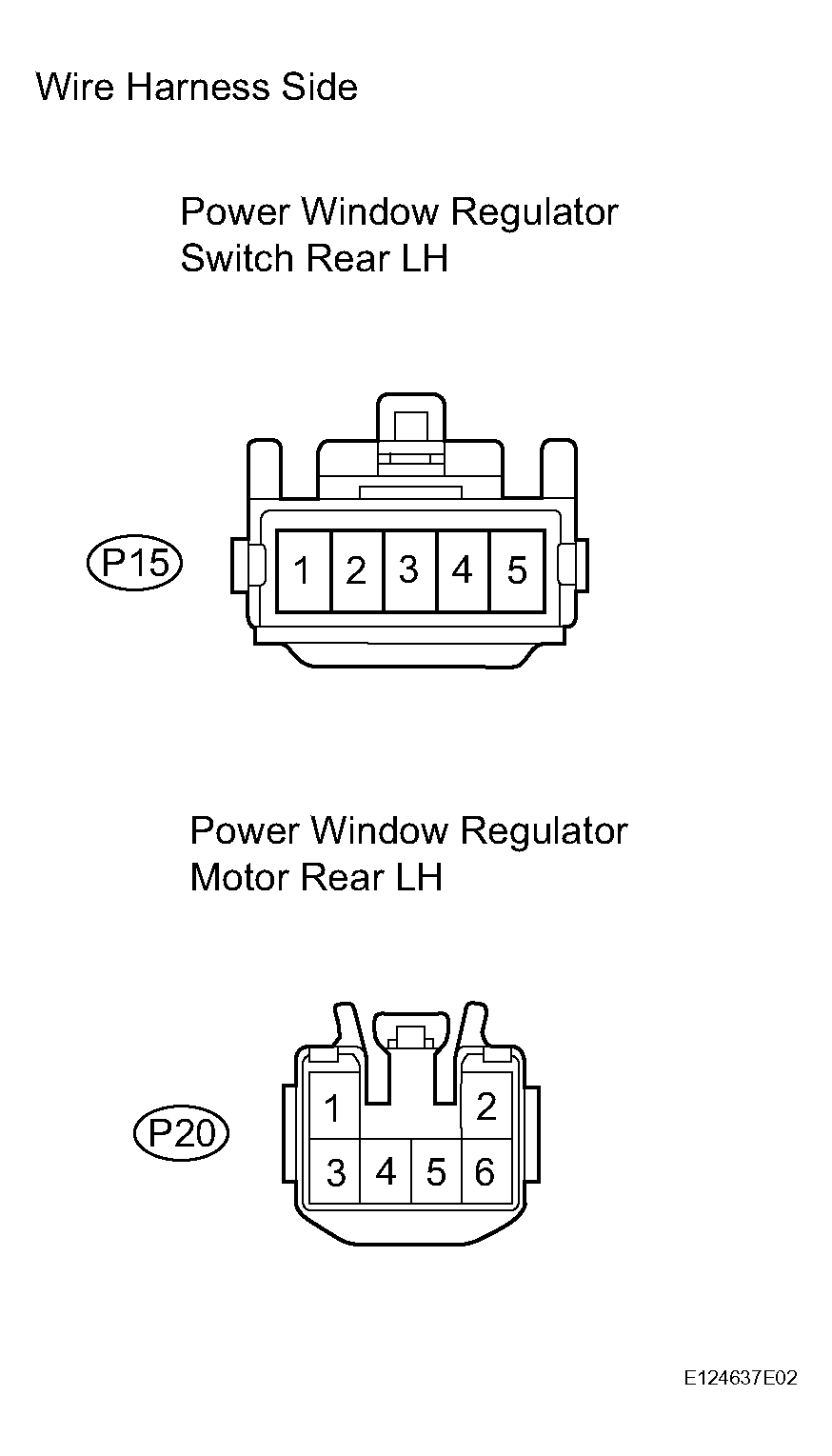

- CHECK WIRE HARNESS (REGULATOR SWITCH - REGULATOR MOTOR)
- Disconnect the P15 switch connector.
- Disconnect the P20 motor connector.
- Measure the resistance of the wire harness side connectors.
Standard resistance
TERMINALS RESISTANCE SPECIFICATIONTester Connection Specified Condition P15-1 - P20-1 Below 1 Ω P15-3 - P20-2 Below 1 Ω P15-1 or P20-1 - Body ground 10 kΩ or higher P15-3 or P20-2 - Body ground 10 kΩ or higher
NG : REPAIR OR REPLACE HARNESS AND CONNECTOR
OK : GO TO NEXT STEP
- INSPECT POWER WINDOW REGULATOR MOTOR ASSEMBLY REAR LH
- Check the regulator motor (see POWER WINDOW REGULATOR MOTOR ).
NG : REPLACE POWER WINDOW REGULATOR MOTOR
OK : GO TO NEXT STEP

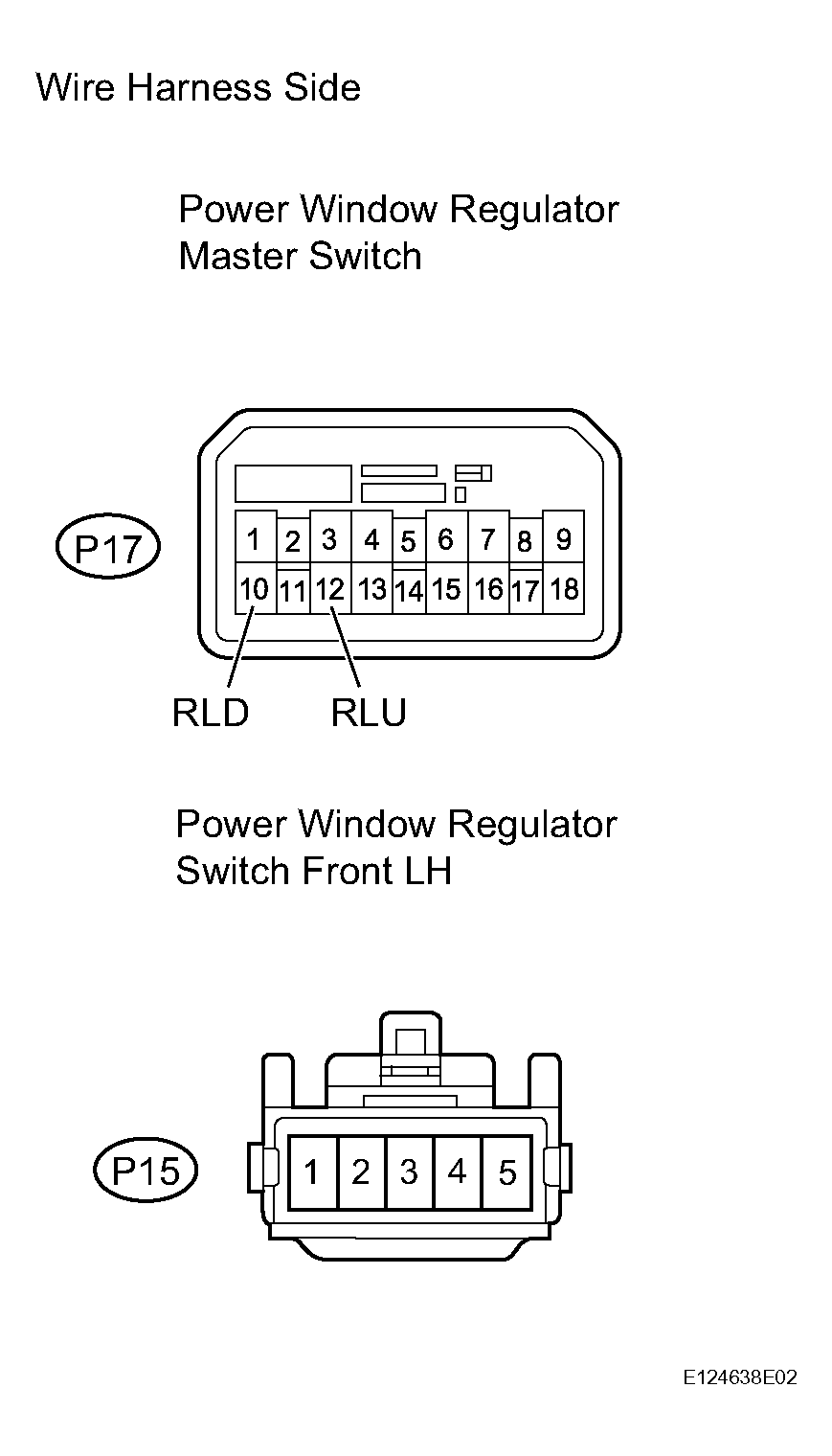

- CHECK WIRE HARNESS (MASTER SWITCH - REGULATOR SWITCH)
- Disconnect the P17 switch connector.
- Disconnect the P15 switch connector.
- Measure the resistance of the wire harness side connectors.
Standard resistance
TERMINALS RESISTANCE SPECIFICATIONTester Connection Specified Condition P17-12 (RLU) - P15-5 Below 1 Ω P17-10 (RLD) - P15-2 Below 1 Ω P17-12 (RLU) or P15-5 - Body ground 10 kΩ or higher P17-10 (RLD) or P15-2 - Body ground 10 kΩ or higher
NG : REPAIR OR REPLACE HARNESS AND CONNECTOR
OK : REPLACE POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY
