DTC C2121/21, C2122/22, C2123/23, C2124/24, C2125/25, C2181/81, C2182/82, C2183/83, C2184/84, C2185/85: No Signal From Transmitter ID1; No Signal From Transmitter ID2; No Signal From Transmitter ID3; No Signal From Transmitter ID4; No Signal From Transmitter ID5; Transmitter ID1 Not Received (Test Mode DTC); Transmitter ID2 Not Received (Test Mode DTC); Transmitter ID3 Not Received (Test Mode DTC); Transmitter ID4 Not Received (Test Mode DTC); Transmitter ID5 Not Received (Test Mode DTC): Wiring Diagram

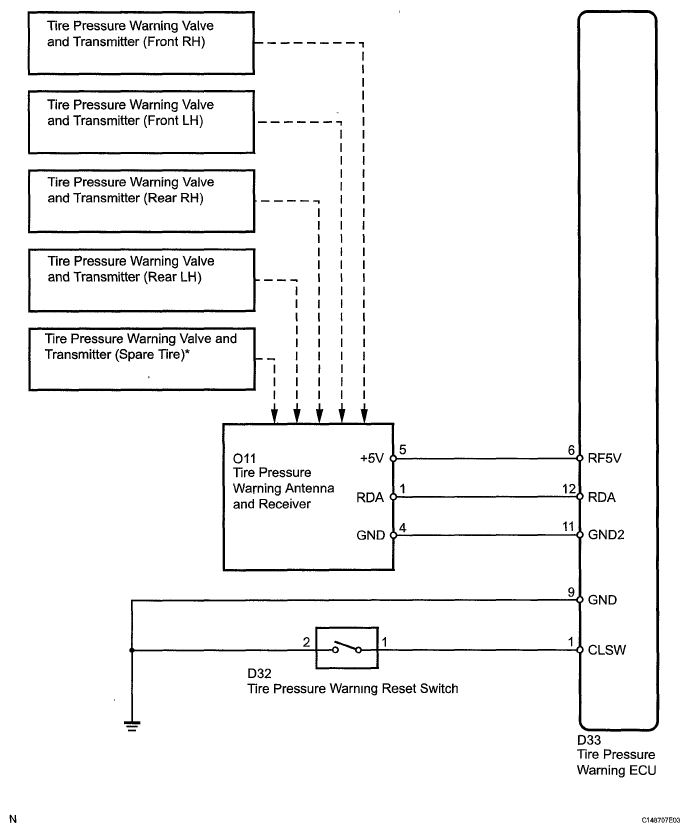

Fig 1: Identifying No Signal From Transmitter ID1 Wiring Diagram
G05417585Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
