Air Fuel Ratio Sensor: Installation: Installation
WARNING: This page is about a different car, the 2011 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.
- INSTALL AIR FUEL RATIO SENSOR
- Using SST, install the air fuel ratio sensor.
- SST: 09224-00010
without SST
Torque: 44 N*m (449 kgf*cm, 32 ft.*lbf)
with SST
Torque: 40 N*m (408 kgf*cm, 30 ft.*lbf)

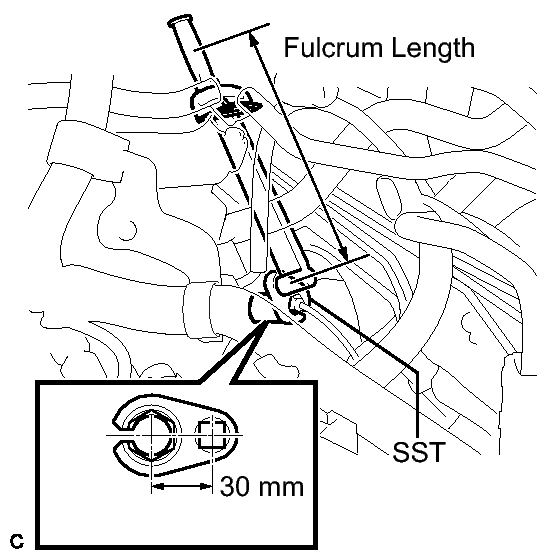

NOTE:- The "with SST" torque value is effective when SST is parallel to the torque wrench.
- The "with SST" torque value can be obtained by using a torque wrench with a fulcrum length of 300 mm (11.81 in.) and SST with a measurement of 30 mm (1.18 in.). Refer to PRECAUTION .
- Connect the air fuel ratio sensor connector and clamp.
- Using SST, install the air fuel ratio sensor.
- INSTALL NO. 2 CYLINDER HEAD COVER . Refer to INSTALLATION - Step 85
- INSTALL OUTER COWL TOP PANEL (for TMC Made) . Refer to INSTALLATION - Step 13
- INSTALL OUTER COWL TOP PANEL (except TMC Made) . Refer to INSTALLATION - Step 14
- INSTALL WINDSHIELD WIPER MOTOR AND LINK ASSEMBLY . Refer to INSTALLATION - Step 3
- INSTALL COWL TOP VENTILATOR LOUVER LH . Refer to INSTALLATION - Step 4
- INSTALL CENTER NO. 1 COWL TOP VENTILATOR LOUVER . Refer to INSTALLATION - Step 5
- INSTALL HOOD TO COWL TOP SEAL . Refer to INSTALLATION - Step 6
- INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY RH . Refer to INSTALLATION - Step 7
- INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY LH . Refer to INSTALLATION - Step 8
- INSTALL FRONT WIPER ARM HEAD CAP . Refer to INSTALLATION - Step 9
- INSPECT FOR EXHAUST GAS LEAK
