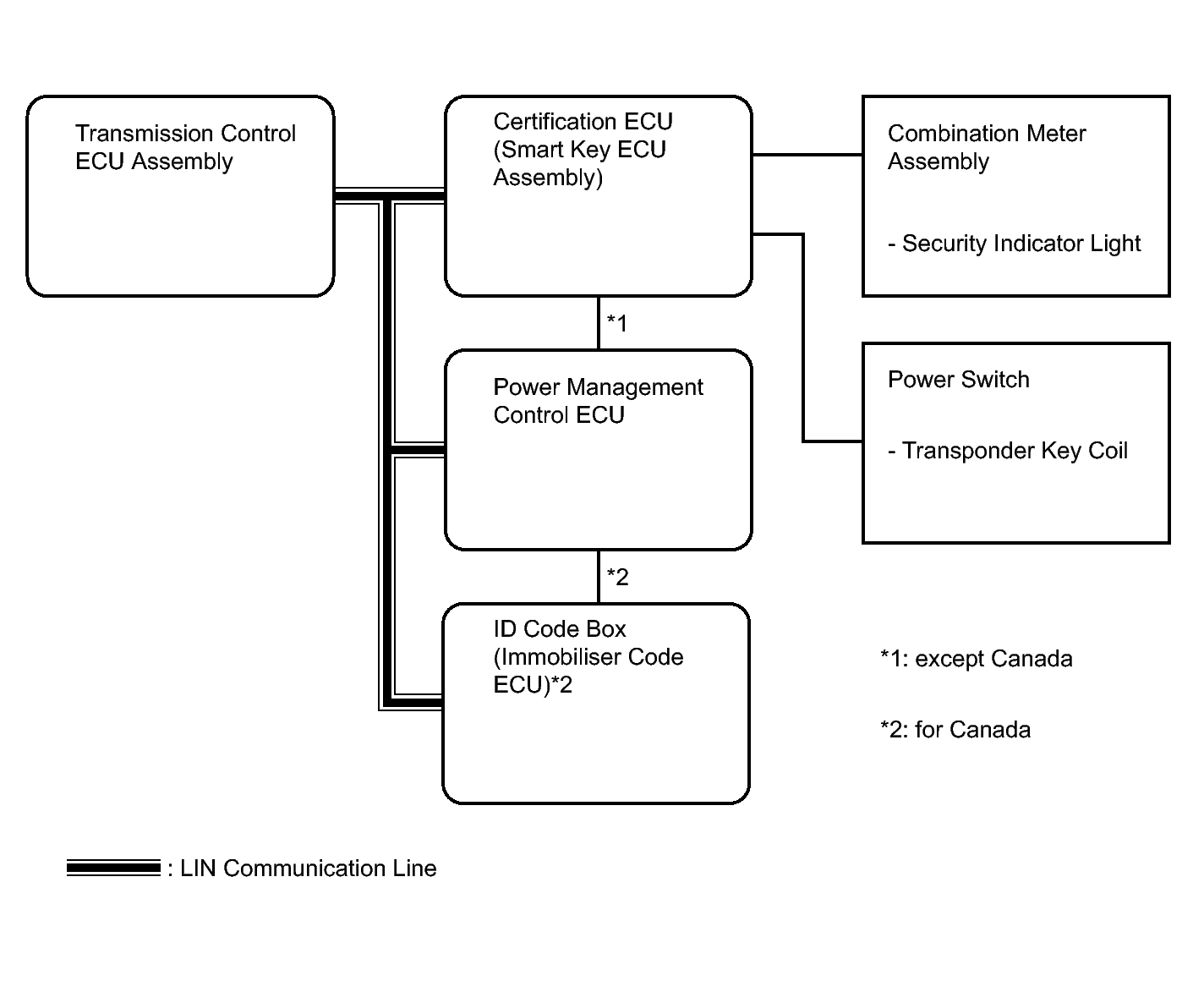

System Diagram
WARNING: This page is about a different variant/trim than selected.
COMMUNICATION TABLE
| Transmitting ECU (Transmitter) | Receiving ECU (Receiver) | Signal | Communication Method |
|---|---|---|---|
| Certification ECU (Smart key ECU assembly) | ID code box (Immobiliser code ECU)* | 3 bit code transmit request signal | LIN |
| S code registration mode signal | |||
| S code certification condition signal | |||
| Hybrid control system start condition signal | |||
| Transmission control ECU assembly | L code registration mode signal | LIN | |
| ID code box (Immobiliser code ECU)* | Certification ECU (Smart key ECU assembly) | Hybrid control system start permission receive condition signal | LIN |
| 3 bit code transmit request receive condition signal | |||
| S code certification result signal | |||
| L code certification result signal | |||
| S code registration mode signal | |||
| S code registration condition signal | |||
| Transmission control ECU assembly | L code registration condition signal | LIN | |
|
L code registration mode signal | LIN | |
| Transmission control ECU assembly | Certification ECU (Smart key ECU assembly) | L code registration condition signal | LIN |
| Hybrid control system start condition signal | |||
| ID code box (Immobiliser code ECU)* | L code certification condition signal | LIN |
- *: for Canada
