Knock Sensor: Installation: Installation
WARNING: This page is about a different variant/trim than selected.
- INSTALL KNOCK SENSOR

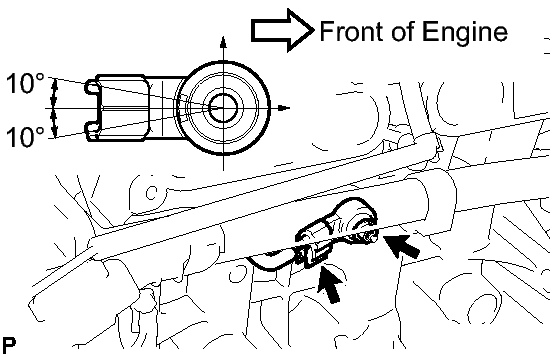

- Install the knock sensor with the nut.
Torque: 20 N*m (204 kgf*cm, 15 ft.*lbf)
- Connect the sensor connector.
- Install the knock sensor with the nut.
- INSTALL NO. 1 INTAKE MANIFOLD INSULATOR
- Install the No. 1 intake manifold insulator.
- INSTALL INTAKE MANIFOLD

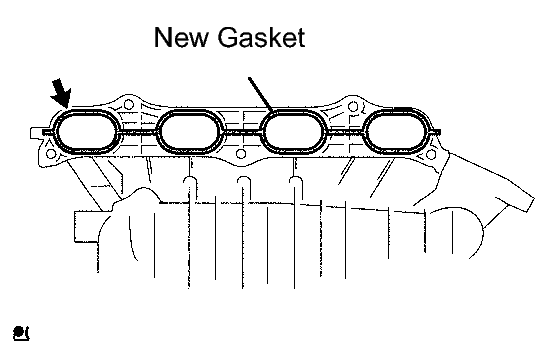

- Install a new gasket to the intake manifold.

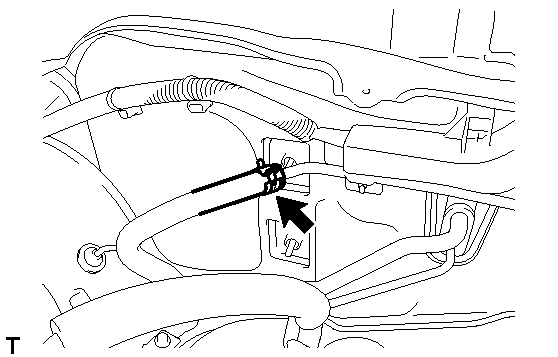

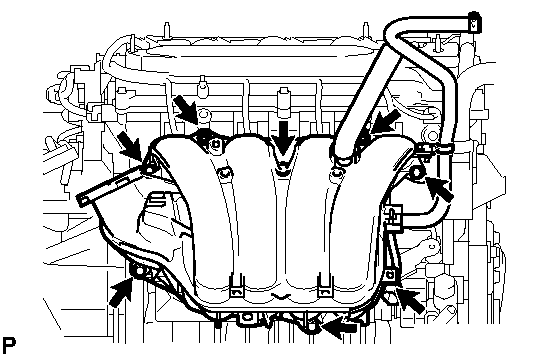

- Install the intake manifold with the 5 bolts and 2 nuts, and connect the wire harness clamp.
Torque: 30 N*m (306 kgf*cm, 22 ft.*lbf)
- Connect the union to check valve hose.

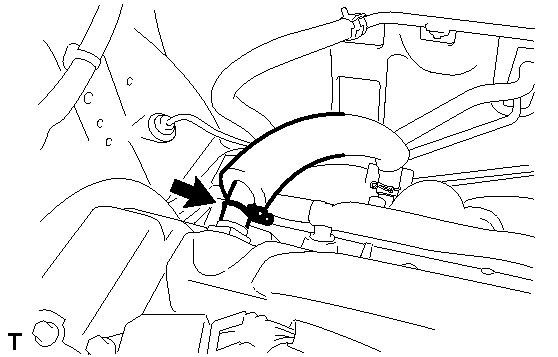

- Connect the ventilation hose.
- INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY WITH FUEL TUBE SUB-ASSEMBLY . Refer to INSTALLATION - Step 2
- CONNECT FUEL TUBE SUB-ASSEMBLY . Refer to INSTALLATION - Step 4
- INSTALL THROTTLE BODY ASSEMBLY See step 1
- INSTALL SUSPENSION TOWER DAMPER ASSEMBLY (w/ Front Strut Bar) . Refer to INSTALLATION - Step 6
- INSTALL OUTER COWL TOP PANEL . Refer to INSTALLATION - Step 19
- INSTALL WINDSHIELD WIPER MOTOR AND LINK ASSEMBLY . Refer to INSTALLATION - Step 3
- INSTALL COWL TOP VENTILATOR LOUVER LH . Refer to INSTALLATION - Step 4
- INSTALL COWL TOP VENTILATOR LOUVER RH . Refer to INSTALLATION - Step 5
- INSTALL HOOD TO COWL TOP SEAL . Refer to INSTALLATION - Step 6
- INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY RH . Refer to INSTALLATION - Step 7
- INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY LH . Refer to INSTALLATION - Step 8
- INSTALL FRONT WIPER ARM HEAD CAP . Refer to INSTALLATION - Step 9
- INSTALL AIR CLEANER CAP SUB-ASSEMBLY WITH HOSE See step 2
- ADD ENGINE COOLANT . Refer to REPLACEMENT - Step 2
- INSPECT FOR COOLANT LEAK . Refer to ON-VEHICLE INSPECTION - Step 1
- INSPECT FOR FUEL LEAK . Refer to ON-VEHICLE INSPECTION - Step 1
- INSTALL NO. 1 ENGINE COVER SUB-ASSEMBLY . Refer to INSTALLATION - Step 93
