Navigation Ecu: Removal: Removal
WARNING: This page is about a different variant/trim than selected.
- PRECAUTION NOTE:
After turning the power switch off, waiting time may be required before disconnecting the cable from the negative (-) auxiliary battery terminal. Therefore, make sure to read the disconnecting the cable from the negative (-) auxiliary battery terminal notices before proceeding with work. Refer to PRECAUTION .
- REMOVE REAR NO. 3 FLOOR BOARD . Refer to REMOVAL - Step 2
- REMOVE DECK FLOOR BOX RH . Refer to REMOVAL - Step 2
- REMOVE REAR NO. 3 FLOOR BOARD UPPER PLATE . Refer to REMOVAL - Step 3
- DISCONNECT CABLE FROM AUXILIARY BATTERY NEGATIVE TERMINAL NOTE:
When disconnecting the cable, some systems need to be initialized after the cable is reconnected. Refer to INITIALIZATION .
- REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY . Refer to REMOVAL - Step 6
- REMOVE LOWER CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY . Refer to REMOVAL - Step 7
- REMOVE INSTRUMENT CLUSTER FINISH PANEL GARNISH . Refer to REMOVAL - Step 9
- REMOVE UPPER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY . Refer to REMOVAL - Step 10
- REMOVE RADIO AND DISPLAY RECEIVER ASSEMBLY WITH BRACKET . Refer to REMOVAL - Step 10
- REMOVE NO. 1 RADIO BRACKET . Refer to REMOVAL - Step 11
- REMOVE NO. 2 RADIO BRACKET . Refer to REMOVAL - Step 12
- REMOVE EXTENSION MODULE

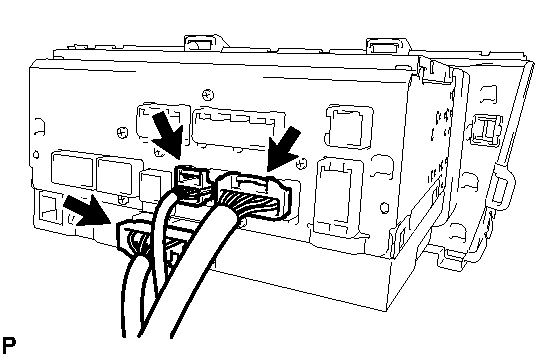

- Disconnect each connector to remove the navigation wire.

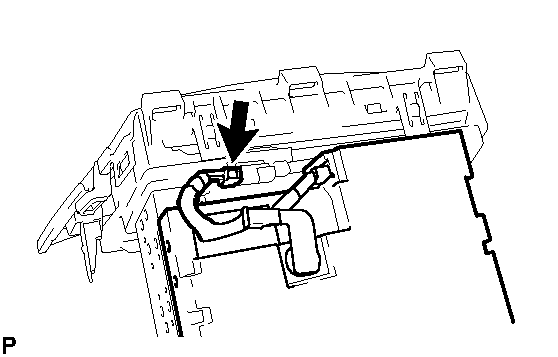

- Disconnect the connector to remove the extension module.
