Navigation Antenna: Installation: Installation
WARNING: This page is about a different variant/trim than selected.
- INSTALL NAVIGATION ANTENNA ASSEMBLY

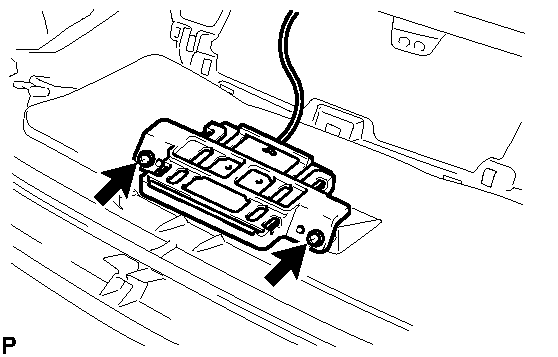

- Install the navigation antenna assembly with the 2 screws.
- INSTALL NO. 3 HEATER TO REGISTER DUCT . Refer to REASSEMBLY - Step 12
- INSTALL NO. 2 HEATER TO REGISTER DUCT . Refer to REASSEMBLY - Step 13
- INSTALL NO. 1 HEATER TO REGISTER DUCT . Refer to REASSEMBLY - Step 14
- INSTALL NO. 2 SIDE DEFROSTER NOZZLE DUCT . Refer to REASSEMBLY - Step 15
- INSTALL NO. 1 SIDE DEFROSTER NOZZLE DUCT . Refer to REASSEMBLY - Step 16
- INSTALL UPPER INSTRUMENT PANEL SUB-ASSEMBLY . Refer to INSTALLATION - Step 1
- INSTALL FRONT PILLAR GARNISH RH . Refer to INSTALLATION - Step 40
- INSTALL FRONT PILLAR GARNISH LH . Refer to INSTALLATION - Step 39
- INSTALL GLOVE COMPARTMENT DOOR ASSEMBLY . Refer to INSTALLATION - Step 2
- INSTALL CENTER INSTRUMENT PANEL REGISTER ASSEMBLY . Refer to INSTALLATION - Step 5
- INSTALL NAVIGATION RECEIVER ASSEMBLY WITH BRACKET See step 3
- INSTALL CENTER NO. 1 INSTRUMENT CLUSTER FINISH PANEL . Refer to INSTALLATION - Step 8
- INSTALL CENTER LOWER INSTRUMENT CLUSTER FINISH PANEL . Refer to INSTALLATION - Step 7
- INSTALL COMBINATION METER ASSEMBLY . Refer to INSTALLATION - Step 1
- INSTALL NO. 2 INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY . Refer to INSTALLATION - Step 10
- CONNECT CABLE TO AUXILIARY BATTERY NEGATIVE TERMINAL NOTE:
When disconnecting the cable, some systems need to be initialized after the cable is reconnected. Refer to INITIALIZATION .
