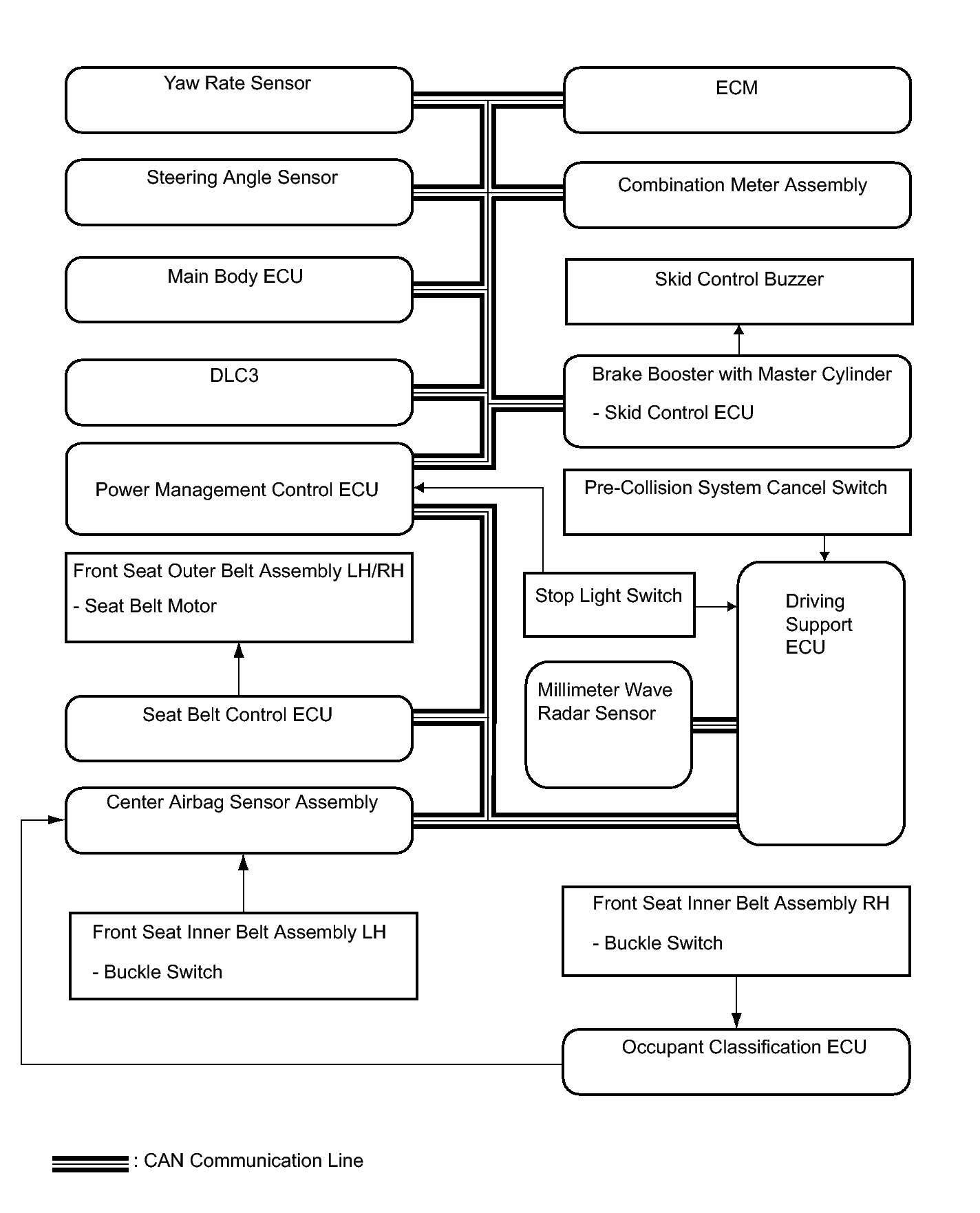

System Diagram [10/2013 - ]
WARNING: This page is about a different variant/trim than selected.
COMMUNICATION TABLE
| Sender | Receiver | Signal | Line |
|---|---|---|---|
| Driving Support ECU | Seat Belt Control ECU |
|
CAN |
| Driving Support ECU | Brake Booster with Master Cylinder (skid control ECU) |
|
CAN |
| Driving Support ECU | Combination Meter |
|
CAN |
| Seat Belt Control ECU | Combination Meter | Pre-collision system malfunction signal | CAN |
| Brake Booster with Master Cylinder (Skid Control ECU) | Driving Support ECU | Vehicle speed signal | CAN |
| Brake Booster with Master Cylinder (Skid Control ECU) | Seat Belt Control ECU |
|
CAN |
| Yaw Rate Sensor | Driving Support ECU | Vehicle yaw rate sensor signal | CAN |
| Seat Belt Control ECU | Driving Support ECU | Pre-collision system malfunction signal | CAN |
| Main Body ECU | Seat Belt Control ECU | Vehicle type signal (Steering wheel position) | CAN |
| Main Body ECU | Driving Support ECU | Vehicle specification information (destination, steering wheel position) | CAN |
| Steering Angle Sensor | Driving Support ECU | Steering angle sensor signal | CAN |
| Center Airbag Sensor | Seat Belt Control ECU | Buckle switch signal | CAN |
| Power Management Control ECU | Driving Support ECU |
|
CAN |
| Millimeter Wave Radar Sensor | Driving Support ECU |
|
CAN |
