Installation [08/2014 - ]
WARNING: This page is about a different variant/trim than selected.
- INSTALL CERTIFICATION ECU (SMART KEY ECU ASSEMBLY)

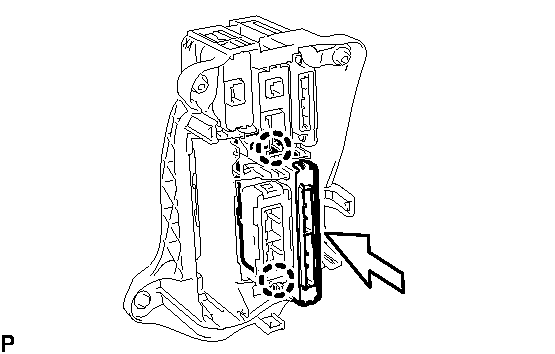

- Engage the 2 claws and install the certification ECU (smart key ECU assembly).
- INSTALL ECU INTEGRATION BOX RH . Refer to INSTALLATION [08/2014 - ] - Step 2
- INSTALL GLOVE COMPARTMENT DOOR ASSEMBLY . Refer to INSTALLATION [08/2014 - ] - Step 12
- INSTALL NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY . Refer to INSTALLATION [08/2014 - ] - Step 13
- CONNECT CABLE TO NEGATIVE AUXILIARY BATTERY TERMINAL NOTE:
When disconnecting the cable, some systems need to be initialized after the cable is reconnected. Refer to INITIALIZATION [08/2014 - ] .
- INSTALL REAR NO. 3 FLOOR BOARD UPPER PLATE . Refer to INSTALLATION [08/2014 - ] - Step 3
- INSTALL DECK FLOOR BOX RH . Refer to INSTALLATION [08/2014 - ] - Step 4
- INSTALL REAR NO. 3 FLOOR BOARD . Refer to INSTALLATION [08/2014 - ] - Step 55
- REGISTER KEY NOTE:
If the certification ECU (smart key ECU assembly) is replaced, register the key. Refer to REGISTRATION [08/2014 - ] .
