Parts Location [12/2012 - 10/2015]: Illustration
WARNING: This page is about a different variant/trim than selected.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

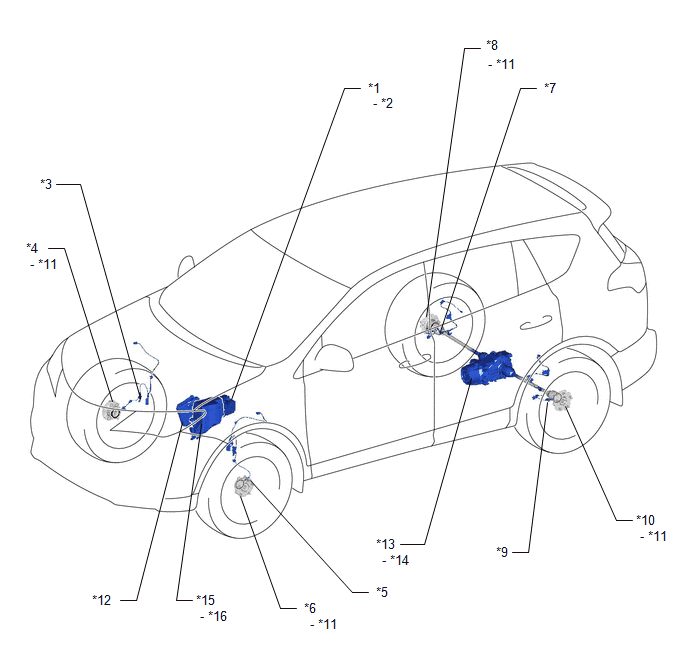

| *1 |
BRAKE ACTUATOR ASSEMBLY |
*2 |
SKID CONTROL ECU |
| *3 |
FRONT SPEED SENSOR RH |
*4 |
FRONT AXLE HUB SUB-ASSEMBLY RH |
| *5 |
FRONT SPEED SENSOR LH |
*6 |
FRONT AXLE HUB SUB-ASSEMBLY LH |
| *7 |
REAR SPEED SENSOR RH |
*8 |
REAR AXLE HUB AND BEARING ASSEMBLY RH |
| *9 |
REAR SPEED SENSOR LH |
*10 |
REAR AXLE HUB AND BEARING ASSEMBLY LH |
| *11 |
SPEED SENSOR ROTOR |
*12 |
ECM |
| *13 |
TRANSMISSION COUPLING ASSEMBLY |
*14 |
4WD LINEAR SOLENOID |
| *15 |
ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY |
*16 |
ECU-B NO. 1 FUSE |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

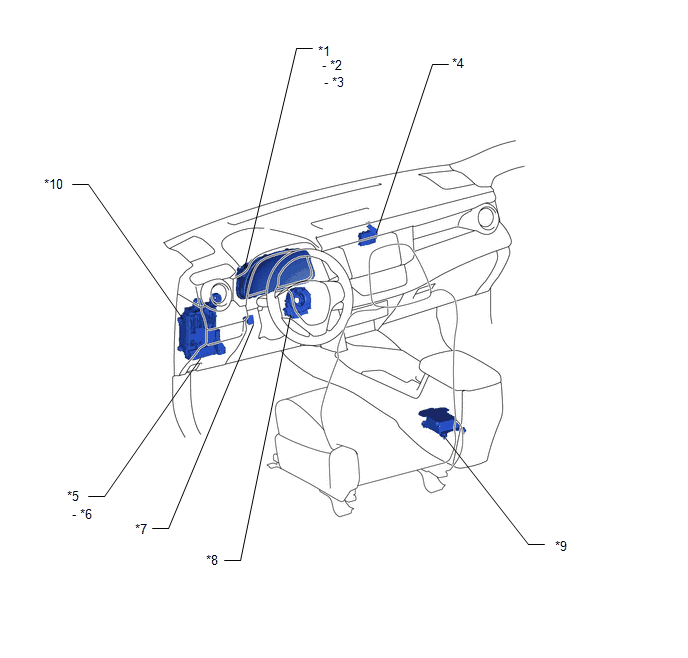

| *1 |
COMBINATION METER ASSEMBLY |
*2 |
AWD WARNING LIGHT |
| *3 |
AWD LOCK MODE INDICATOR LIGHT |
*4 |
4WD ECU ASSEMBLY |
| *5 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY |
*6 |
ECU-IG NO. 1 FUSE |
| *7 |
AWD LOCK SWITCH (DIFFERENTIAL LOCK SWITCH) |
*8 |
STEERING ANGLE SENSOR (SPIRAL WITH SENSOR CABLE SUB-ASSEMBLY) |
| *9 |
ACCELERATION SENSOR (AIRBAG SENSOR ASSEMBLY) |
*10 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
