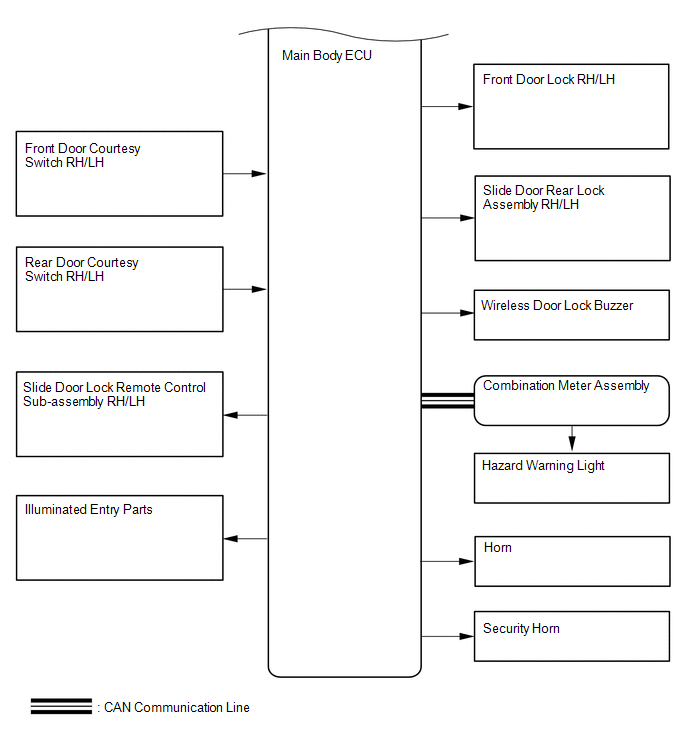

System Diagram [12/2015 - ]
COMMUNICATION TABLE
| Transmitting ECU (Transmitter) | Receiving ECU (Receiver) | Signal | Line |
|---|---|---|---|
| Certification ECU (Smart key ECU assembly) |
Main body ECU | Wireless door lock signal | CAN |
| Main body ECU | Combination meter assembly | Wireless door lock hazard warning light request signal | CAN |
| Main body ECU*1 | Power Back door motor unit (Power Back Door ECU) |
Power Back door control signal | CAN |
| Power slide door motor unit RH*2 (Power slide door ECU RH) |
Main body ECU | Wireless lock enable signal RH slide door | CAN |
| Power slide door motor unit LH*2 (Power slide door ECU LH) |
Main body ECU | Wireless lock enable signal LH slide door | CAN |
- *1: w/ Power Back Door System
- *2: w/ Power Slide Door System
