Inspection [08/2013 - ]: Procedure
WARNING: This page is about a different variant/trim than selected.
- INSPECT REVERSE IDLER GEAR SUB-ASSEMBLY

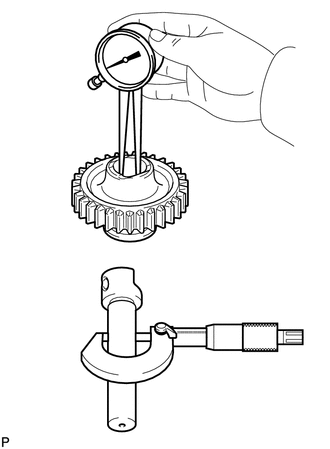

- Using a caliper gauge, inspect the reverse idler gear sub-assembly.
Standard Inside Diameter
25.056 to 25.074 mm (0.9865 to 0.9872 in.)
Maximum Inside Diameter
25.074 mm (0.9872 in.)
If the inside diameter exceeds the maximum, replace the reverse idler gear sub-assembly.
- Using a micrometer, inspect the reverse idler gear shaft.
Standard Outer Diameter
24.984 to 25.000 mm (0.9836 to 0.9843 in.)
Minimum Outer Diameter
24.984 mm (0.9836 in.)
If the outer diameter is less than the minimum, replace the reverse idler gear shaft sub-assembly.
- Using a caliper gauge, inspect the reverse idler gear sub-assembly.
