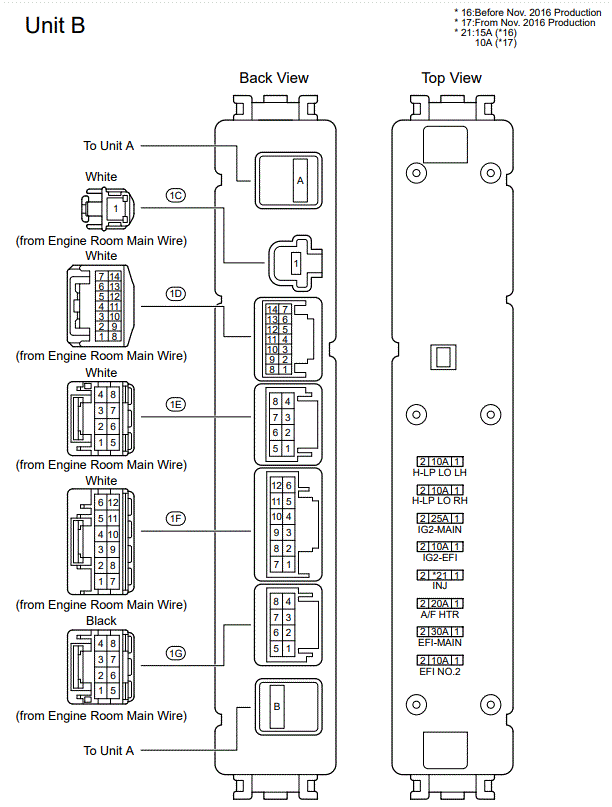

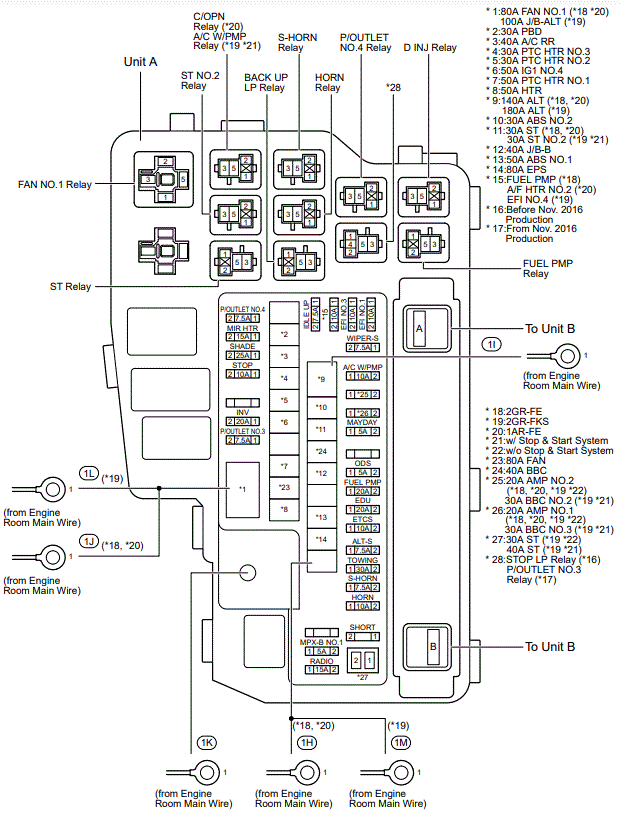

Engine Room Relay Block Assembly And Engine Room Junction Block Assembly: Front Fender Apron LH
Engine Room J/B And R/B Fuse Identification Legend
| Fuse | |
| 5A | MAYDAY |
| 5A | MPX-B NO. 1 |
| 5A | ODS |
| 7.5A | ALT-S |
| 7.5A | IDLE UP |
| 7.5A | S-HORN |
| 7.5A | WIPER-S |
| 10A | A/C W/PMP |
| 10A | A/F HTR NO. 2 |
| 10A | EFI NO. 1 |
| 10A | EFI NO. 2 |
| 10A | EFI NO. 3 |
| 10A | ETCS |
| 10A | FUEL PMP |
| 10A | H-LP LO LH |
| 10A | H-LP LO RH |
| 10A | HORN |
| 10A | IG2-EFI |
| 10A | INJ |
| 10A | STOP |
| 15A | INJ |
| 15A | MIR HTR |
| 15A | RADIO |
| 20A | A/F HTR |
| 20A | AMP NO. 1 |
| 20A | AMP NO. 2 |
| 20A | INV |
| 25A | IG2-MAIN |
| 25A | SHADE |
| 30A | ABS NO. 2 |
| 30A | EFI-MAIN |
| 30A | PBD |
| 30A | PTC HTR NO. 2 |
| 30A | PTC HTR NO. 3 |
| 30A | ST |
| 30A | ST NO. 2 |
| 30A | TOWING |
| 40A | A/C RR |
| 40A | J/B-B |
| 40A | ST |
| 50A | ABS NO. 1 |
| 50A | HTR |
| 50A | IG1 NO. 4 |
| 50A | PTC HTR NO. 1 |
| 80A | EPS |
| 80A | FAN |
| 80A | FAN NO. 1 |
| 100A | J/B-ALT |
| 140A | ALT |
| 180A | ALT |
