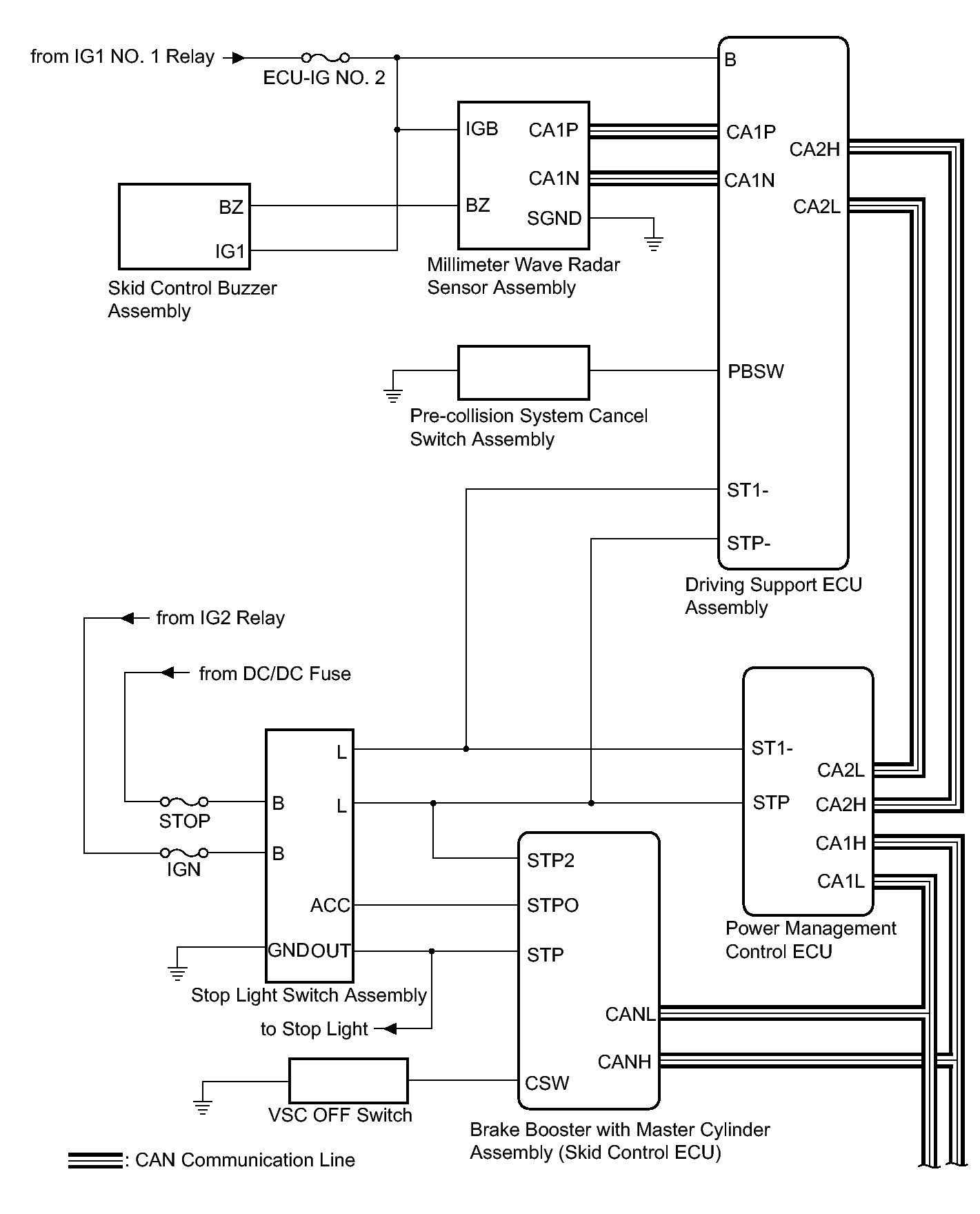

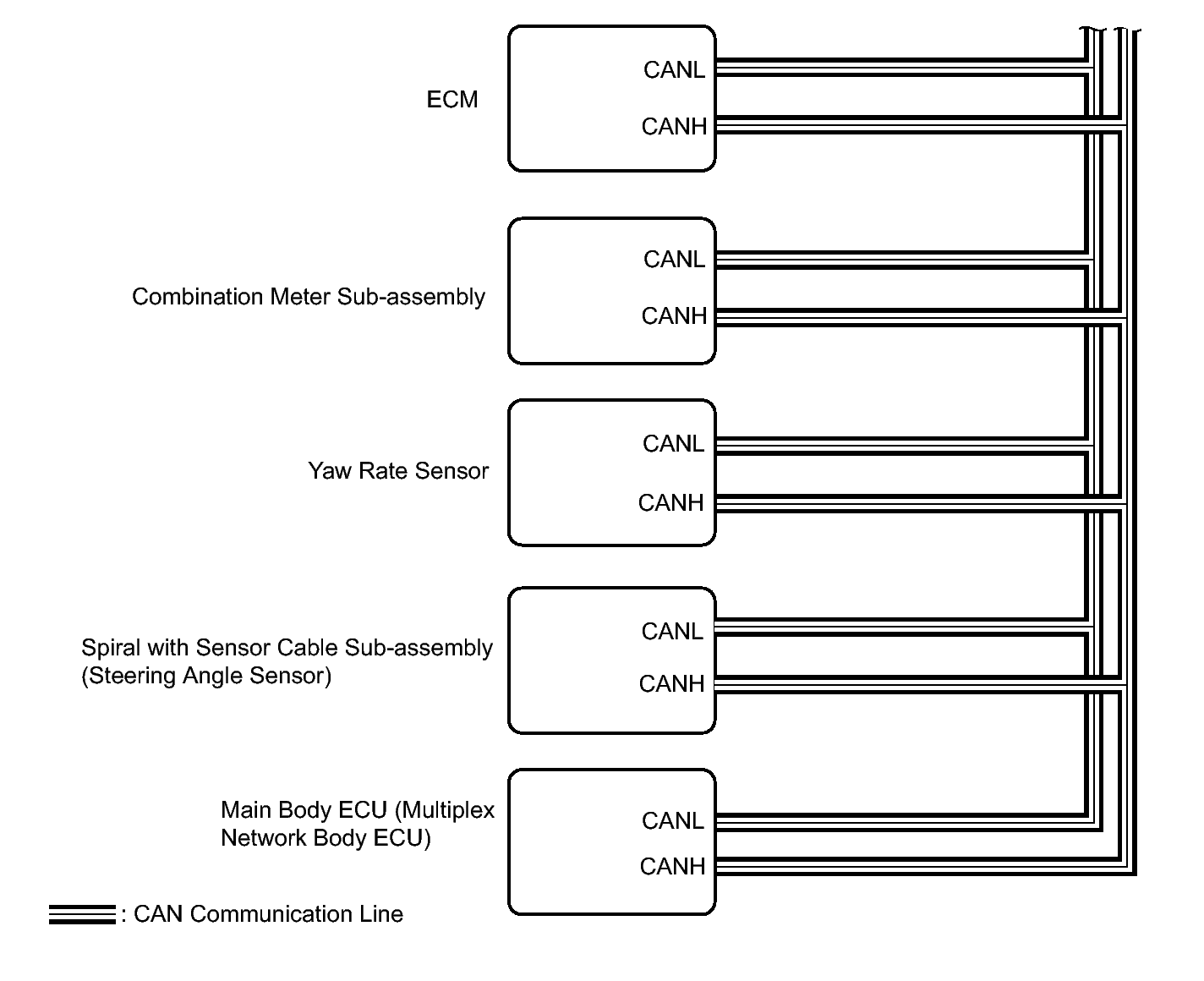

System Diagram [08/2015 - ]
COMMUNICATION TABLE
| Sender | Receiver | Signal | Line |
|---|---|---|---|
| Driving Support ECU Assembly | Brake Booster with Master Cylinder (Skid Control ECU) |
|
CAN |
| Driving Support ECU Assembly | Combination Meter Sub-assembly |
|
CAN |
| Driving Support ECU Assembly | Millimeter Wave Radar Sensor Assembly |
|
CAN |
| Brake Booster with Master Cylinder (Skid Control ECU) | Driving Support ECU Assembly | Vehicle speed signal | CAN |
| Yaw Rate Sensor | Driving Support ECU Assembly | Vehicle yaw rate sensor signal | CAN |
| Main Body ECU (Multiplex Network Body ECU) | Driving Support ECU Assembly | Vehicle specification information (destination, steering wheel position) | CAN |
| Steering Angle Sensor | Driving Support ECU Assembly | Steering angle sensor signal | CAN |
| Power Management Control ECU | Driving Support ECU Assembly |
|
CAN |
