Components [08/2016 - ]

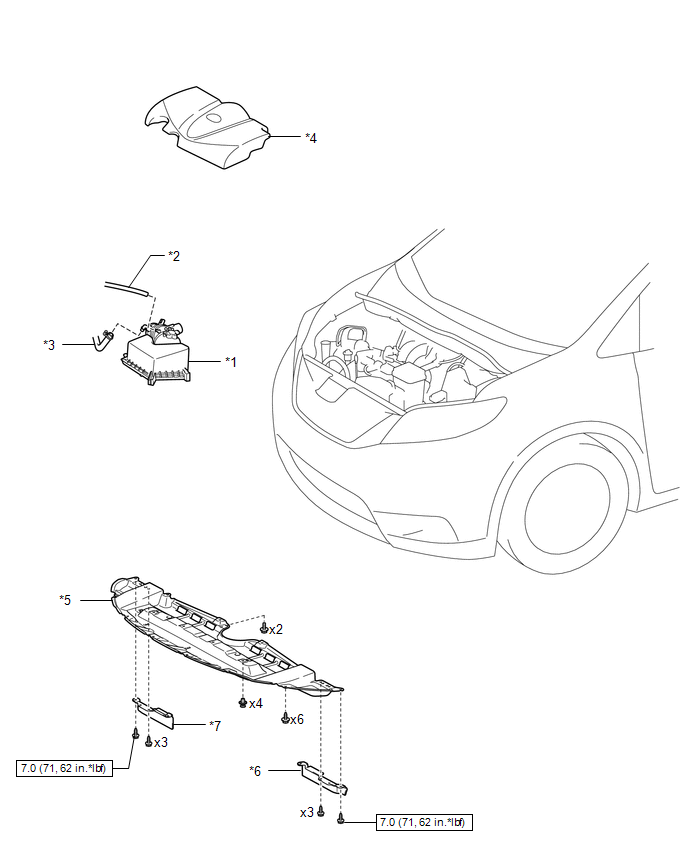

| Callout | Description | Callout | Description |
| *1 | AIR CLEANER CAP WITH AIR CLEANER HOSE | *2 | NO. 1 FUEL VAPOR FEED HOSE |
| *3 | NO. 2 VENTILATION HOSE | *4 | V-BANK COVER SUB-ASSEMBLY |
| *5 | NO. 1 ENGINE UNDER COVER | *6 | FRONT WHEEL OPENING EXTENSION PAD LH |
| *7 | FRONT WHEEL OPENING EXTENSION PAD RH | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

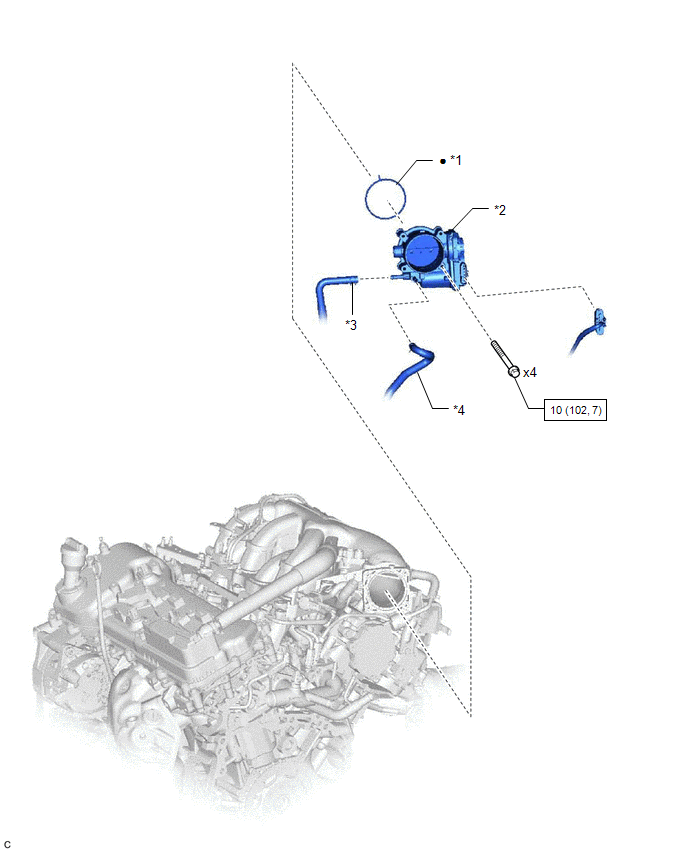

| Callout | Description | Callout | Description |
| *1 | THROTTLE BODY GASKET | *2 | THROTTLE BODY WITH MOTOR ASSEMBLY |
| *3 | NO. 2 WATER BY-PASS HOSE | *4 | NO. 3 WATER BY-PASS HOSE |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
