Parts Location [08/2013 - ]: Illustration
WARNING: This page is about a different car, the 2018 Toyota Corolla, 2017 Toyota Corolla, 2016 Toyota Corolla, 2015 Toyota Corolla, and 2014 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

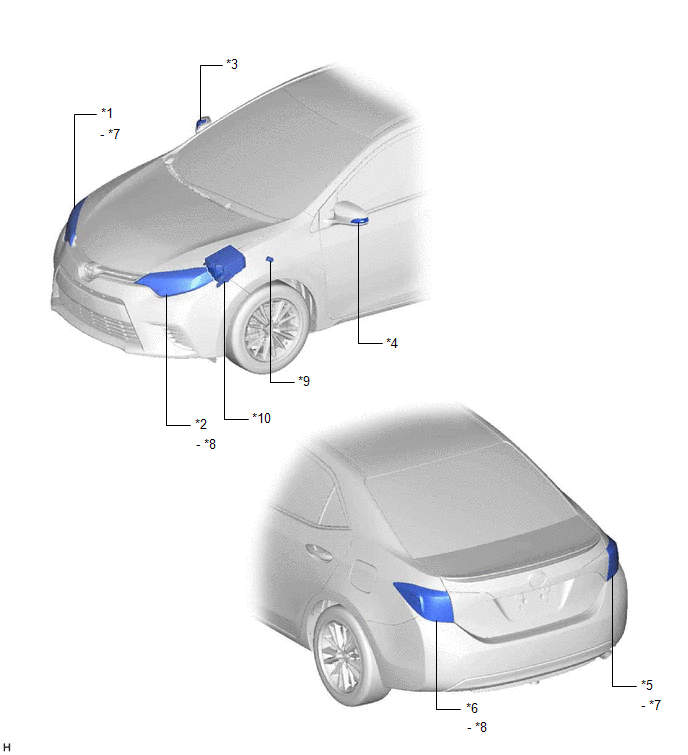

| *1 | HEADLIGHT ASSEMBLY RH | *2 | HEADLIGHT ASSEMBLY LH |
| *3 | SIDE TURN SIGNAL LIGHT ASSEMBLY RH | *4 | SIDE TURN SIGNAL LIGHT ASSEMBLY LH |
| *5 | REAR COMBINATION LIGHT ASSEMBLY RH | *6 | REAR COMBINATION LIGHT ASSEMBLY LH |
| *7 | TURN SIGNAL LIGHT RH | *8 | TURN SIGNAL LIGHT LH |
| *9 | WIRELESS DOOR LOCK BUZZER | *10 | ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - ECU-B FUSE - AM2 FUSE |

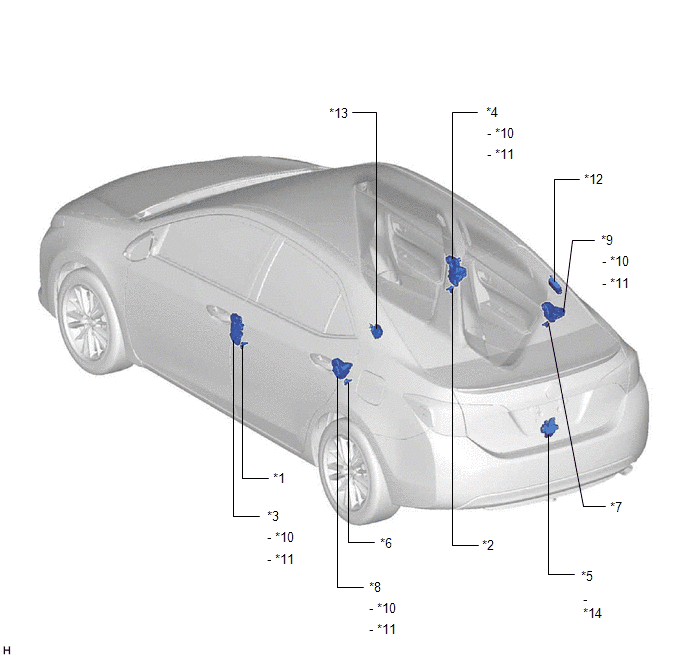

| *1 | FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (for LH) | *2 | FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (for RH) |
| *3 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY LH | *4 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY RH |
| *5 | LUGGAGE COMPARTMENT DOOR LOCK ASSEMBLY | *6 | REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY (for LH) |
| *7 | REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY (for RH) | *8 | REAR DOOR LOCK WITH MOTOR ASSEMBLY LH |
| *9 | REAR DOOR LOCK WITH MOTOR ASSEMBLY RH | *10 | DOOR LOCK MOTOR |
| *11 | DOOR UNLOCK DETECTION SWITCH | *12 | DOOR CONTROL AND TIRE PRESSURE MONITORING SYSTEM RECEIVER ASSEMBLY (w/ Tire Pressure Warning System) |
| *13 | DOOR CONTROL RECEIVER (w/o Tire Pressure Warning System) | *14 | LUGGAGE COMPARTMENT DOOR COURTESY SWITCH |

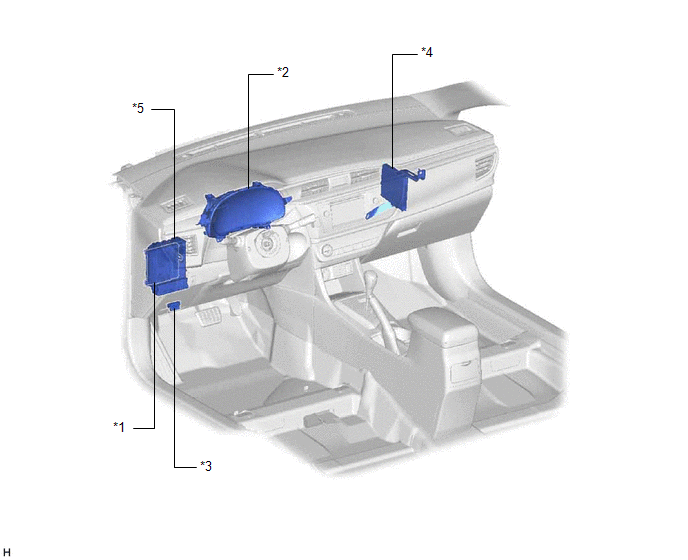

| *1 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *2 | COMBINATION METER ASSEMBLY |
| *3 | DLC3 | *4 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
| *5 | DRIVER SIDE JUNCTION BLOCK ASSEMBLY - ECU-IG NO. 1 FUSE - ECU-IG NO. 3 FUSE - ACC FUSE - BK/DR LOCK RELAY - D/LOCK RELAY - D DOOR UNLOCK RELAY - D/UNLOCK RELAY |
- | - |
