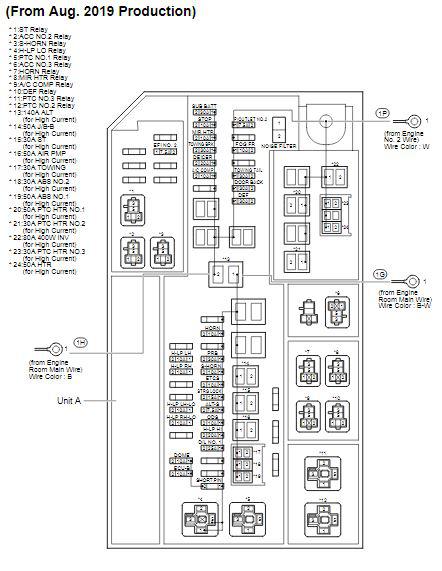

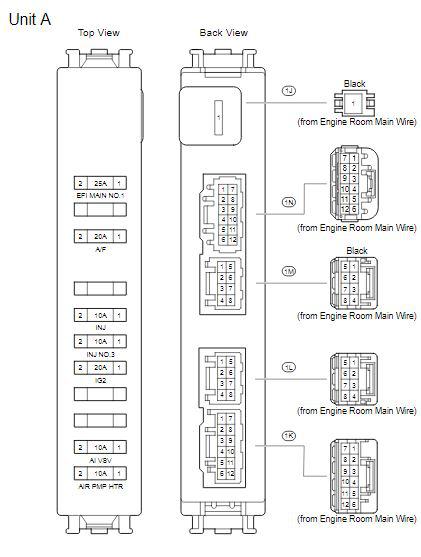

Engine Room Relay Block Assembly And Engine Room Junction Block Assembly - Front Fender Apron LH
ENGINE ROOM R/B AND J/B FUSE IDENTIFICATION LEGEND
| Fuse | |
| 7.5A | ALT-S |
| 7.5A | EFI NO. 2 |
| 7.5A | P/OUTLET NO. 2 |
| 10A | A/C COMP |
| 10A | AI VSV |
| 10A | AIR PMP HTR |
| 10A | DOME |
| 10A | ECU-B |
| 10A | ETCS |
| 10A | FOG FR |
| 10A | H-LP LH |
| 10A | H-LP LH-LO |
| 10A | H-LP RH |
| 10A | H-LP RH-LO |
| 10A | HORN |
| 10A | INJ |
| 10A | INJ NO. 3 |
| 10A | MIR HTR |
| 10A | ODS |
| 10A | S-HORN |
| 10A | STOP |
| 15A | STRG LOCK |
| 20A | A/F |
| 20A | DEICER |
| 20A | H-LP HI |
| 25A | D/L NO. 1 |
| 25A | EFI MAIN NO. 1 |
| 30A | ABS NO. 2 |
| 30A | DEF |
| 30A | DOOR BACK |
| 30A | PRB |
| 30A | PTC HTR NO. 2 |
| 30A | PTC HTR NO. 3 |
| 30A | ST |
| 30A | SUB BATT |
| 30A | TOWING |
| 30A | TOWING BRK |
| 30A | TOWING TAIL |
| 50A | ABS NO. 1 |
| 50A | AIR PMP |
| 50A | HTR |
| 50A | PTC HTR NO. 1 |
| 80A | 30A |
| 140A | ALT |
