Components [01/2019 - 11/2022]

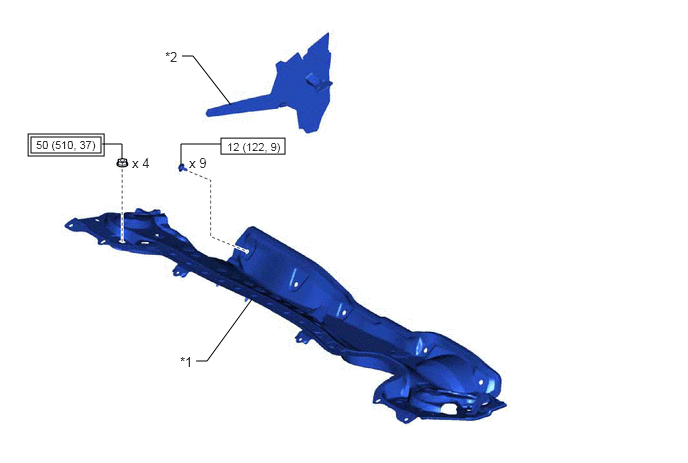

Fig 1: Continuously Variable Transaxle Assembly Replacement Components With Torque Specifications [01/2019 - 11/2022] (1 Of 6)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | OUTER COWL TOP PANEL SUB-ASSEMBLY | *2 | NO. 1 HEATER AIR DUCT SPLASH SHIELD SEAL |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

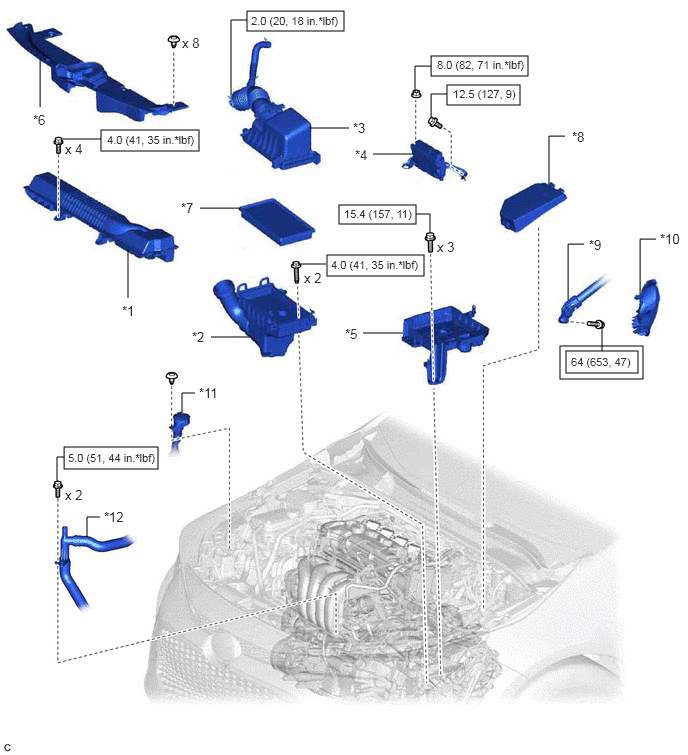

Fig 2: Continuously Variable Transaxle Assembly Replacement Components With Torque Specifications [01/2019 - 11/2022] (2 Of 6)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | INLET NO. 1 AIR CLEANER | *2 | AIR CLEANER CASE SUB-ASSEMBLY |
| *3 | AIR CLEANER CAP WITH AIR CLEANER HOSE | *4 | ECM |
| *5 | BATTERY CLAMP SUB-ASSEMBLY | *6 | RADIATOR SUPPORT OPENING COVER |
| *7 | AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY | *8 | NO. 1 RELAY BLOCK COVER |
| *9 | NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY | *10 | COLUMN HOLE COVER SILENCER SHEET |
| *11 | INLET HOSE | *12 | NO. 3 RADIATOR HOSE |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

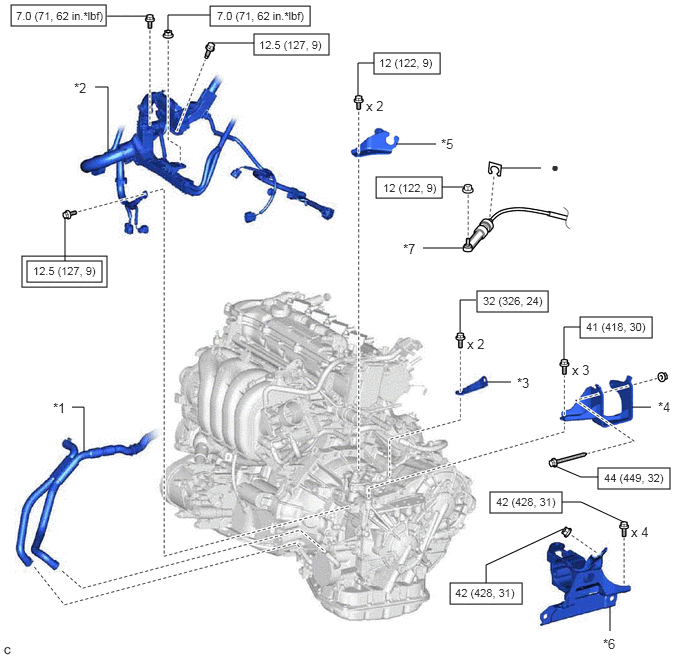

Fig 3: Continuously Variable Transaxle Assembly Replacement Components With Torque Specifications [01/2019 - 11/2022] (3 Of 6)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | WATER BY-PASS HOSE | *2 | ENGINE WIRE |
| *3 | ENGINE MOUNTING STAY LH | *4 | ENGINE MOUNTING BRACKET LH |
| *5 | NO. 1 TRANSMISSION CONTROL CABLE BRACKET | *6 | ENGINE MOUNTING INSULATOR LH |
| *7 | FLOOR SHIFT TRANSMISSION CONTROL SELECT CABLE | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | - | - |

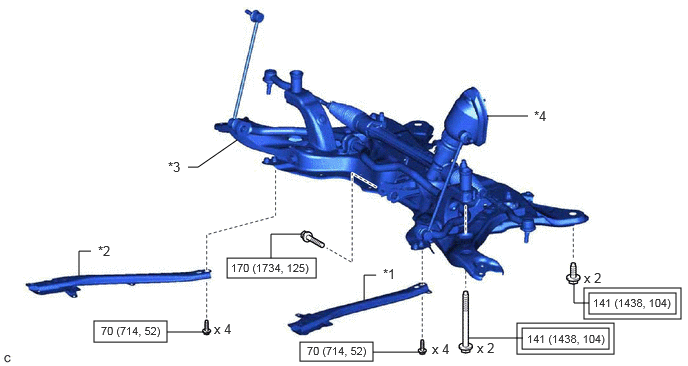

Fig 4: Continuously Variable Transaxle Assembly Replacement Components With Torque Specifications [01/2019 - 11/2022] (4 Of 6)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | REAR SIDE RAIL REINFORCEMENT SUB-ASSEMBLY LH | *2 | REAR SIDE RAIL REINFORCEMENT SUB-ASSEMBLY RH |
| *3 | FRONT SUSPENSION CROSSMEMBER SUB-ASSEMBLY | *4 | NO. 1 STEERING COLUMN HOLE COVER SUB-ASSEMBLY |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

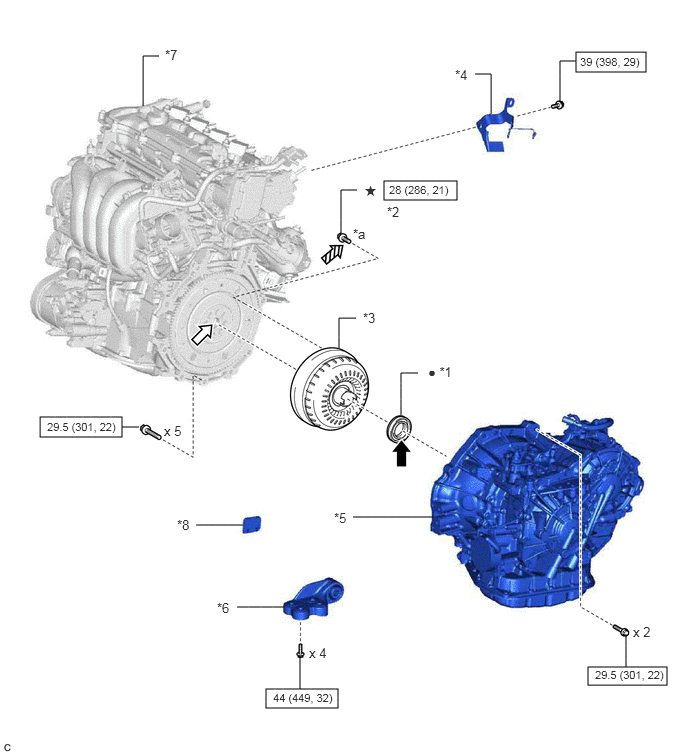

Fig 5: Continuously Variable Transaxle Assembly Replacement Components With Torque Specifications [01/2019 - 11/2022] (5 Of 6)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CVT OIL PUMP TYPE T OIL SEAL | *2 | DRIVE PLATE AND TORQUE CONVERTER ASSEMBLY SETTING BOLT |
| *3 | TORQUE CONVERTER ASSEMBLY | *4 | WIRE HARNESS CLAMP BRACKET |
| *5 | CONTINUOUSLY VARIABLE TRANSAXLE ASSEMBLY | *6 | NO. 2 ENGINE MOVING CONTROL ROD |
| *7 | ENGINE ASSEMBLY | *8 | FLYWHEEL HOUSING UNDER COVER |
| *a | BLACK COLOR: x 1 SILVER COLOR: x 5 |
- | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| MP grease | Clutch spline grease | ||
| Adhesive 1324 | * | Precoated part |

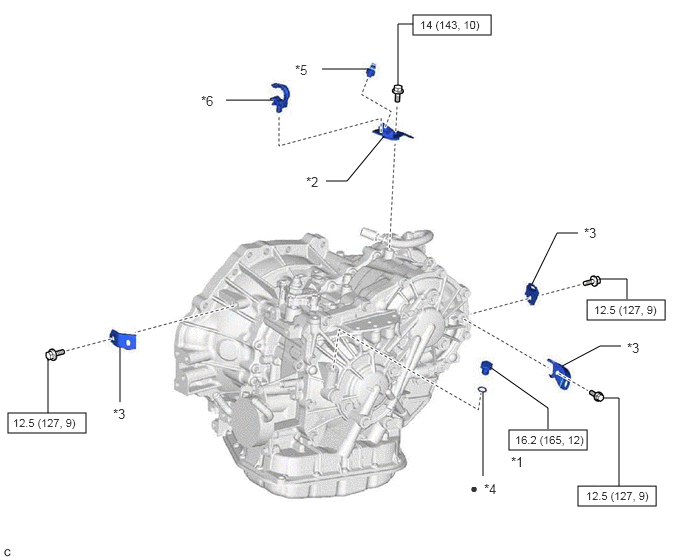

Fig 6: Continuously Variable Transaxle Assembly Replacement Components With Torque Specifications [01/2019 - 11/2022] (6 Of 6)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | STRAIGHT SCREW PLUG | *2 | NO. 1 WATER HOSE CLAMP BRACKET |
| *3 | WIRE HARNESS CLAMP BRACKET | *4 | GASKET |
| *5 | CLAMP | *6 | HOSE CLAMP |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
