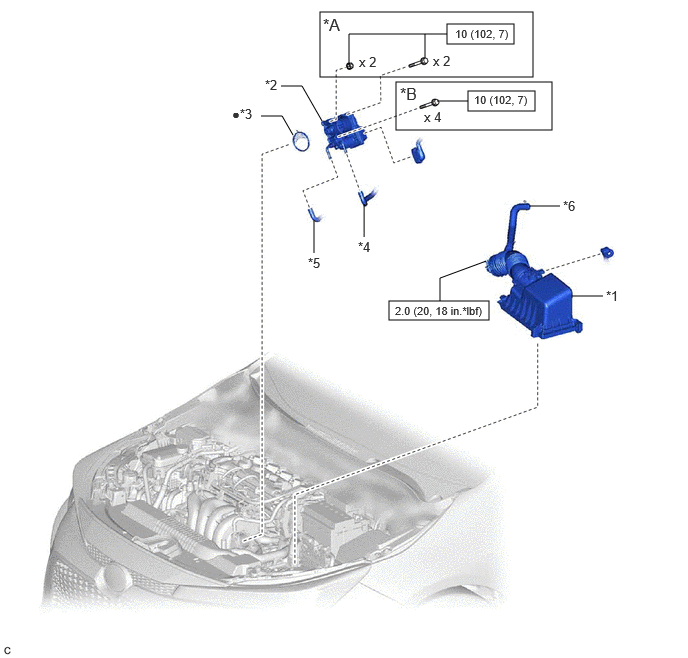

Components [01/2019 - 11/2022]
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/ Stud Bolt | *B | w/o Stud Bolt |
| *1 | AIR CLEANER CAP WITH AIR CLEANER HOSE | *2 | THROTTLE BODY ASSEMBLY |
| *3 | THROTTLE BODY GASKET | *4 | WATER BY-PASS HOSE |
| *5 | NO. 2 WATER BY-PASS HOSE | *6 | NO. 2 VENTILATION HOSE |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
