Installation [08/2015 - ]: Procedure
- INSTALL POWER STEERING OIL PRESSURE SWITCH
- Install a new O-ring to the oil pressure switch.
- Apply a light coat of engine oil to the O-ring of the oil pressure switch.NOTE:
- When reusing the oil pressure switch, inspect the O-ring.
- If the O-ring has scratches or cuts, replace the new O-ring.

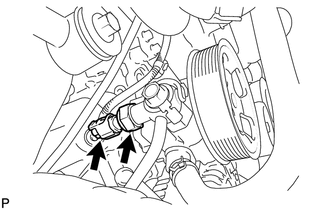

- Using a 24 mm deep socket wrench, install the oil pressure switch.
Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)
- Connect the oil pressure switch connector.
- INSTALL FAN & GENERATOR V BELT
Refer to PROCEDURE - Step 1
- INSTALL AIR CLEANER ASSEMBLY
Refer to PROCEDURE - Step 36
- INSTALL AIR CLEANER HOSE ASSEMBLY
Refer to PROCEDURE - Step 10
- ADD POWER STEERING FLUID
- BLEED POWER STEERING FLUID
Refer to PROCEDURE - Step 3
- INSPECT FOR POWER STEERING FLUID LEAK
- INSTALL FRONT FENDER APRON SEAL FRONT RH
Refer to PROCEDURE - Step 16
- INSTALL FRONT WHEEL
- INSTALL V-BANK COVER SUBASSEMBLY
Refer to PROCEDURE - Step 46
- INSTALL NO. 1 ENGINE UNDER COVER SUBASSEMBLY
Refer to PROCEDURE - Step 49
- INSTALL FRONT FENDER SPLASH SHIELD SUBASSEMBLY LH
Refer to PROCEDURE - Step 14
- INSTALL FRONT FENDER SPLASH SHIELD SUBASSEMBLY RH
Refer to PROCEDURE - Step 15
