Components [10/2019 - 10/2022]
Fig 1: Transfer Assembly Replacement Components With Torque Specifications [10/2019 - 10/2022] (1 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 PROPELLER SHAFT HEAT INSULATOR BRACKET SUB-ASSEMBLY | *2 | PROPELLER SHAFT HEAT INSULATOR |
| *3 | REAR ENGINE MOUNTING BRACKET SUB-ASSEMBLY | *4 | REAR ENGINE MOUNTING INSULATOR |
| *5 | TRANSFER AND TRANSAXLE SETTING STUD BOLT | *6 | TRANSFER ASSEMBLY |
| *7 | WIRE HARNESS CLAMP BRACKET | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| * | For use with a union nut wrench | • | Non-reusable part |
| Adhesive 1324 | * | Precoated part |
Fig 2: Transfer Assembly Replacement Components With Torque Specifications [10/2019 - 10/2022] (2 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | TRANSFER ASSEMBLY | *2 | WIRING HARNESS CLAMP BRACKET |
| *3 | CLUTCH CONTROL SOLENOID WIRE | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

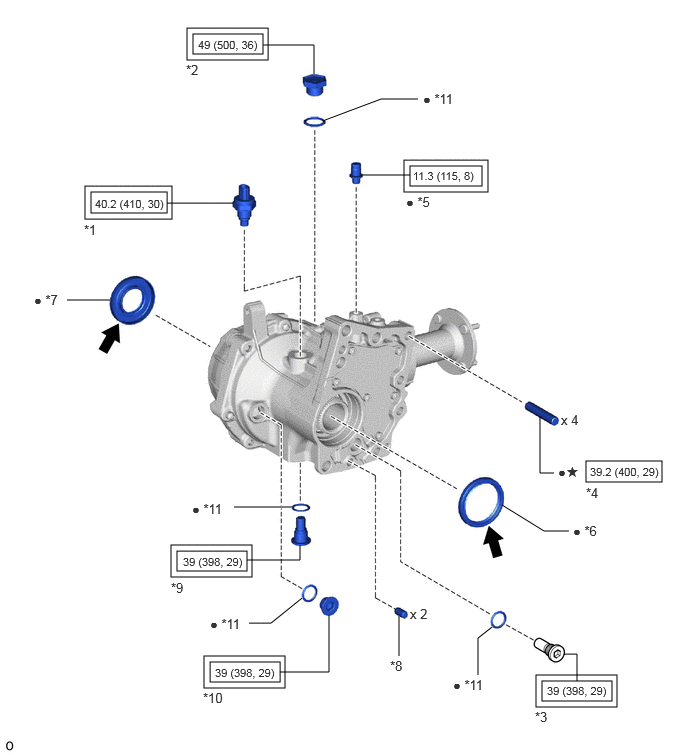

Fig 3: Transfer Assembly Replacement Components With Torque Specifications [10/2019 - 10/2022] (3 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 4 WHEEL DRIVE POSITION SWITCH | *2 | NO. 1 TRANSFER CASE PLUG |
| *3 | NO. 2 TRANSFER CASE PLUG | *4 | TRANSFER AND TRANSAXLE SETTING STUD BOLT |
| *5 | TRANSFER CASE BREATHER PLUG | *6 | TRANSFER CASE OIL SEAL |
| *7 | TRANSFER CASE OIL SEAL RH | *8 | TRANSFER CASE STRAIGHT PIN |
| *9 | TRANSFER DRAIN PLUG | *10 | TRANSFER FILLER PLUG |
| *11 | GASKET | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | MP grease | |
| * | Precoated part | - | - |
| *1 | NO. 2 TRANSFER CASE OIL SEAL | *2 | OUTPUT SHAFT COMPANION FLANGE NUT |
| *3 | OUTPUT SHAFT COMPANION FLANGE SUB-ASSEMBLY | *4 | REAR DRIVE PINION BEARING |
| *5 | TRANSFER PINION BEARING SPACER | *6 | SPACER |
| • | Non-reusable part | MP grease |
