Components [11/2018 - 10/2019]

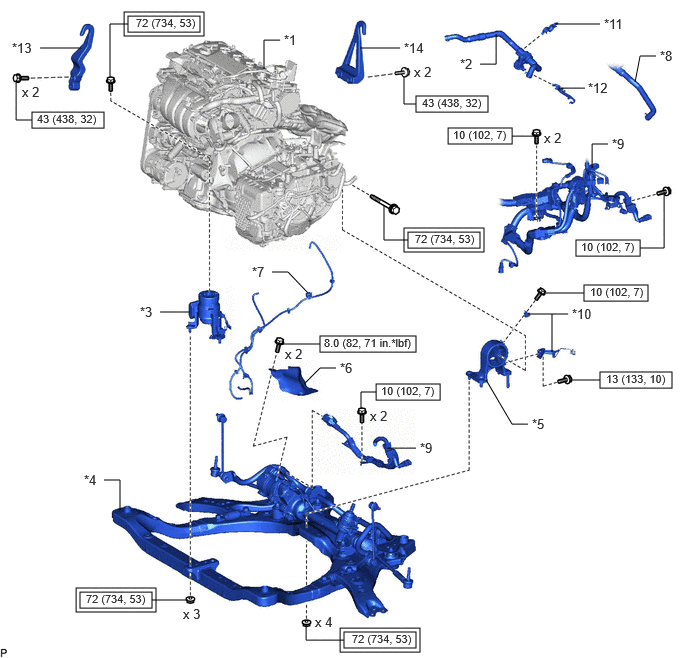

Fig 1: Automatic Transaxle Assembly Replacement Components With Torque Specifications [11/2018 - 10/2019] (1 Of 4)
| Callout | Description | Callout | Description |
| *1 | ENGINE ASSEMBLY WITH TRANSAXLE | *2 | FLOW SHUTTING VALVE (NO. 1 WATER BY-PASS HOSE) |
| *3 | FRONT ENGINE MOUNTING INSULATOR | *4 | FRONT FRAME ASSEMBLY |
| *5 | REAR ENGINE MOUNTING INSULATOR | *6 | STEERING GEAR HEAT INSULATOR |
| *7 | VACUUM HOSE | *8 | WATER BY-PASS HOSE ASSEMBLY |
| *9 | WIRE HARNESS | *10 | WIRE HARNESS CLAMP BRACKET |
| *11 | HOSE CLAMP | *12 | TRANSMISSION BREATHER CLAMP |
| *13 | NO. 1 ENGINE HANGER | *14 | NO. 2 ENGINE HANGER |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

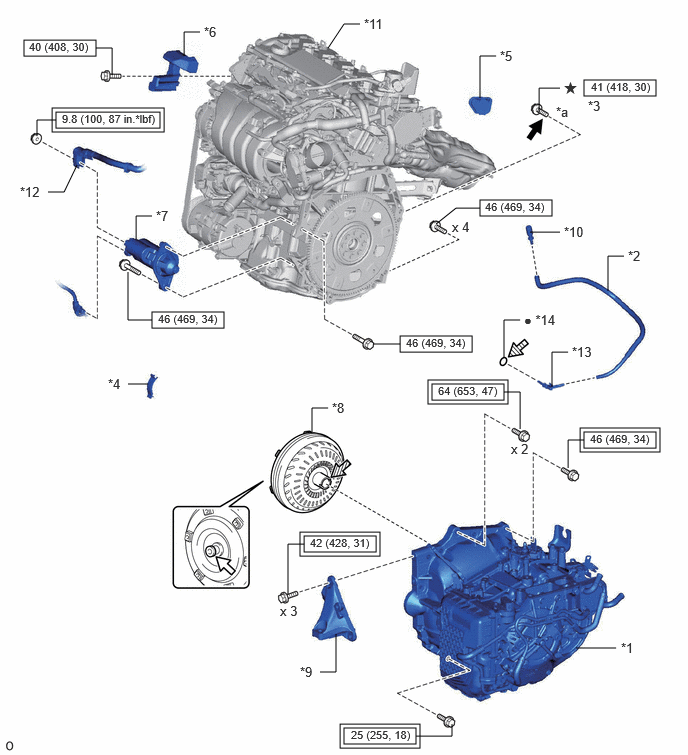

Fig 2: Automatic Transaxle Assembly Replacement Components With Torque Specifications [11/2018 - 10/2019] (2 Of 4)
| Callout | Description | Callout | Description |
| *1 | AUTOMATIC TRANSAXLE ASSEMBLY | *2 | BREATHER PLUG HOSE |
| *3 | DRIVE PLATE AND TORQUE CONVERTER ASSEMBLY SETTING BOLT | *4 | FLYWHEEL HOUSING SIDE COVER |
| *5 | FLYWHEEL HOUSING UNDER COVER | *6 | FUEL DELIVERY GUARD |
| *7 | STARTER ASSEMBLY | *8 | TORQUE CONVERTER ASSEMBLY |
| *9 | TRANSVERSE ENGINE MOUNTING BRACKET | *10 | BREATHER PLUG SUB-ASSEMBLY |
| *11 | ENGINE ASSEMBLY | *12 | NO. 2 ENGINE WIRE |
| *13 | BREATHER PLUG | *14 | O-RING |
| *a | BLACK: x 1 SILVER: x 5 |
- | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | Toyota Genuine Adhesive 1324, Three Bond 1324 or equivalent | |
| Toyota Genuine Clutch Spline Grease or equivalent | MP grease | ||
| Toyota Genuine ATF WS | * | Precoated part |

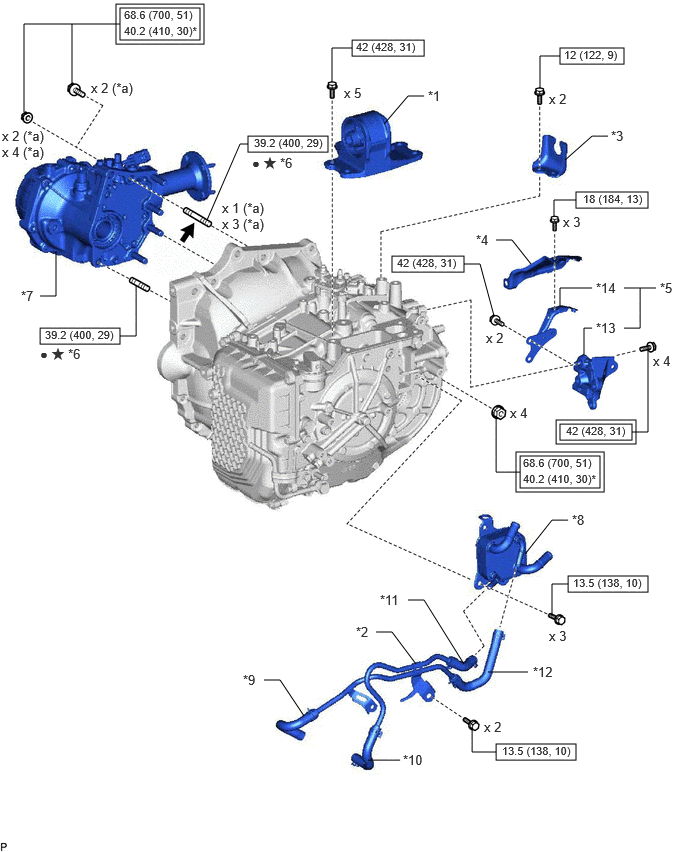

Fig 3: Automatic Transaxle Assembly Replacement Components With Torque Specifications [11/2018 - 10/2019] (3 Of 4)
| Callout | Description | Callout | Description |
| *1 | ENGINE MOUNTING INSULATOR LH | *2 | NO. 1 OIL COOLER TUBE SUB-ASSEMBLY WITHOUT HOSE |
| *3 | NO. 1 TRANSMISSION CONTROL CABLE BRACKET | *4 | PROPELLER SHAFT HEAT INSULATOR |
| *5 | REAR ENGINE MOUNTING BRACKET SUB-ASSEMBLY | *6 | TRANSFER AND TRANSAXLE SETTING STUD BOLT |
| *7 | TRANSFER ASSEMBLY | *8 | TRANSMISSION OIL COOLER |
| *9 | OUTLET NO. 1 OIL COOLER HOSE | *10 | INLET NO. 1 OIL COOLER HOSE |
| *11 | INLET NO. 2 OIL COOLER HOSE | *12 | OUTLET NO. 2 OIL COOLER HOSE |
| *13 | REAR ENGINE MOUNTING BRACKET | *14 | NO. 2 ENGINE MOUNTING BRACKET |
| *a | There are 2 types of transfer assembly installation conditions, a type using only nuts and a type using nuts and bolts. Refer to the transfer assembly procedure. |
- | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| * | For use with a union nut wrench | • | Non-reusable part |
| Toyota Genuine Adhesive 1324, Three Bond 1324 or equivalent | * | Precoated part |

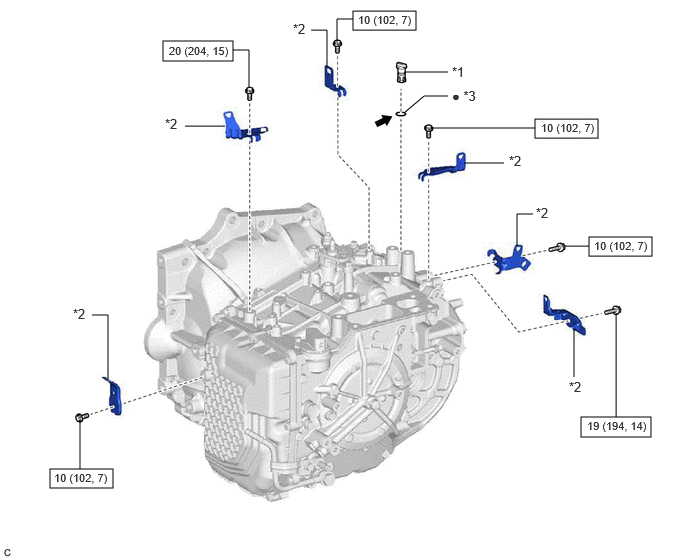

Fig 4: Automatic Transaxle Assembly Replacement Components With Torque Specifications [11/2018 - 10/2019] (4 Of 4)
| Callout | Description | Callout | Description |
| *1 | TRANSMISSION CASE PLUG ASSEMBLY | *2 | WIRE HARNESS CLAMP BRACKET |
| *3 | O-RING | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Toyota Genuine ATF WS | - | - |
