Parts Location [02/2019 - 12/2021]: Illustration
WARNING: This page is about a different variant/trim than selected.

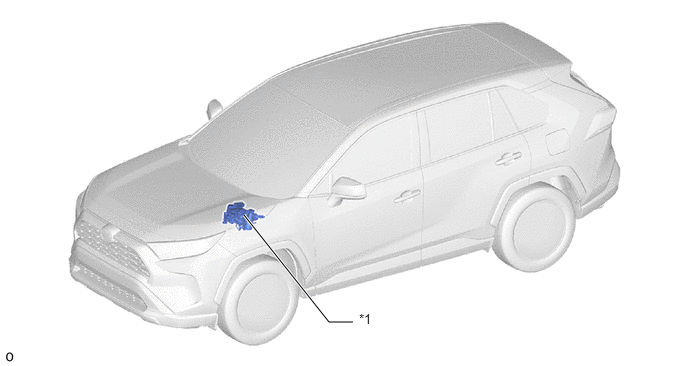

Fig 1: Smart Key System (For Start Function, Hv Model) Replacement Components (1 Of 3) [02/2019 - 12/2021]
| *1 | BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY - SKID CONTROL ECU ASSEMBLY |
- | - |

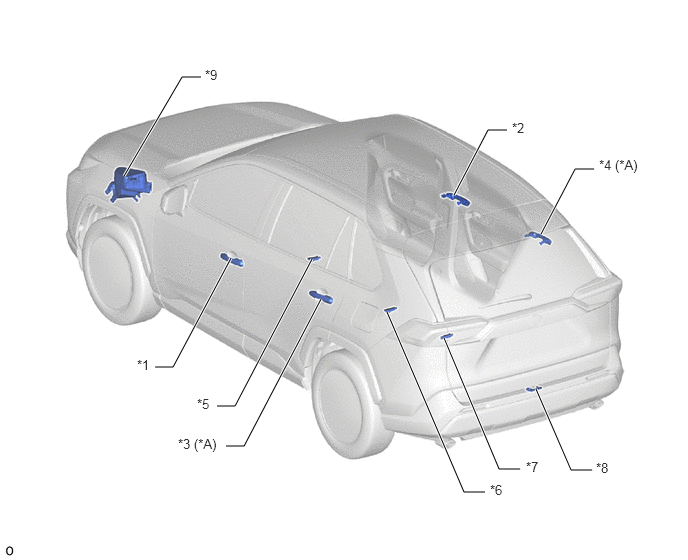

Fig 1: Smart Key System (For Start Function, Hv Model) Replacement Components (2 Of 3) [02/2019 - 12/2021]
| *A | w/ Rear Door Entry | - | - |
| *1 | FRONT DOOR OUTSIDE HANDLE ASSEMBLY LH
|
*2 | FRONT DOOR OUTSIDE HANDLE ASSEMBLY RH
|
| *3 | REAR DOOR OUTSIDE HANDLE ASSEMBLY LH
|
*4 | REAR DOOR OUTSIDE HANDLE ASSEMBLY RH
|
| *5 | NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (FRONT FLOOR) | *6 | NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (REAR FLOOR) |
| *7 | NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (INSIDE LUGGAGE COMPARTMENT) | *8 | ELECTRICAL KEY ANTENNA (OUTSIDE LUGGAGE COMPARTMENT) |
| *9 | NO. 1 ENGINE ROOM RELAY BLOCK
|
- | - |

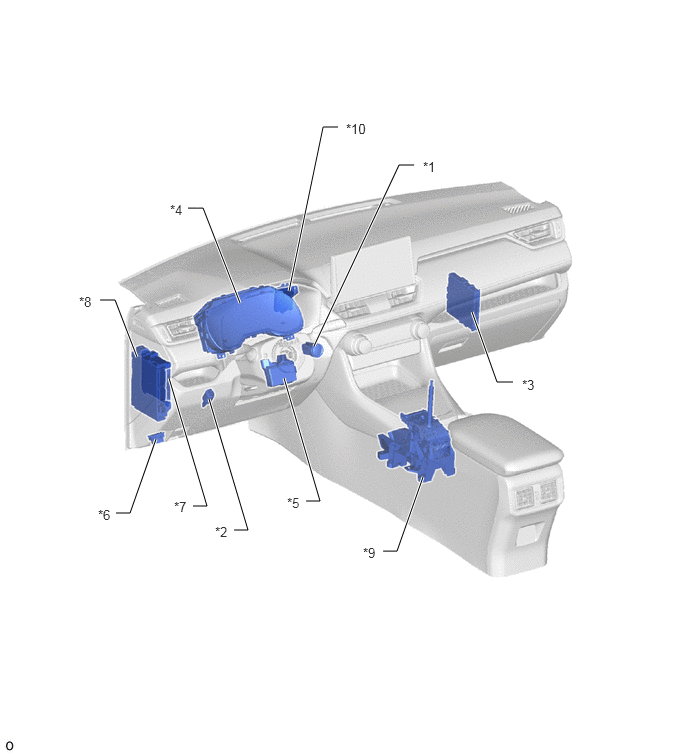

Fig 1: Smart Key System (For Start Function, Hv Model) Replacement Components (3 Of 3) [02/2019 - 12/2021]
| *1 | POWER SWITCH | *2 | STOP LIGHT SWITCH ASSEMBLY |
| *3 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) | *4 | COMBINATION METER ASSEMBLY - SECURITY INDICATOR LIGHT |
| *5 | STEERING LOCK ECU (STEERING LOCK ACTUATOR WITH ECU ASSEMBLY) | *6 | DLC3 |
| *7 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *8 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY
|
| *9 | SHIFT LOCK CONTROL UNIT ASSEMBLY | *10 | ID CODE BOX (IMMOBILISER CODE ECU) |
