System Diagram [12/2021 - ]
WARNING: This page is about a different variant/trim than selected.
- Driver Seat
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
COMMUNICATION TABLESender Receiver Signal Line Hybrid Vehicle Control ECU Assembly Main Body ECU (Multiplex Network Body ECU) Shift position P signal CAN Main Body ECU (Multiplex Network Body ECU) Position Control ECU Assembly - M1 switch signal
- M2 switch signal
- SET switch signal
- Shift position P signal
- Transmission information
- Driving position buzzer request
- Driver seat position request
- Driver seat position data
CAN Certification ECU (Smart Key ECU Assembly) Main Body ECU (Multiplex Network Body ECU) - Power switch signal
- Memory call replay request
- Key identification No. 1 to No. 7 acquisition condition
CAN Position Control ECU Assembly Main Body ECU (Multiplex Network Body ECU) - State signal of driver seat
- State signal of driving position buzzer

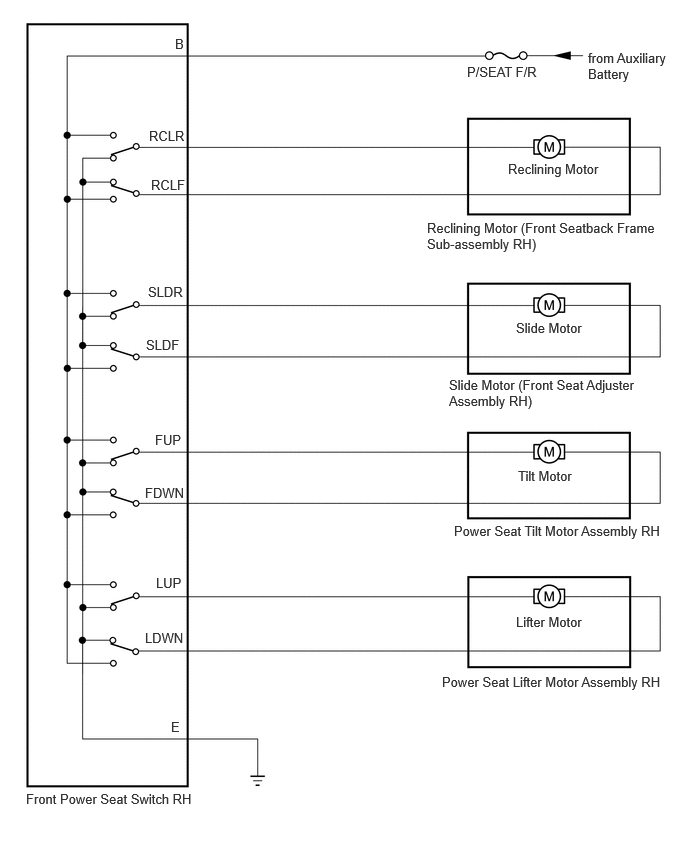

CAN - Front Passenger Seat (w/ Front Passenger Side Power Seat)
