Installation [08/2015 - ]: Procedure
- INSTALL STEERING ANGLE SENSOR

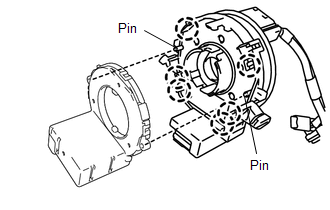

- Align the pins on the spiral cable with the installation holes on the steering sensor.
- Attach the 6 claws and install the spiral cable to the steering sensor.
- INSTALL SPIRAL CABLE SUB-ASSEMBLY
Refer to
PROCEDURE - Step 1 [08/2015 - 08/2019] , or refer to
- INSTALL UPPER STEERING COLUMN COVER
Refer to
PROCEDURE - Step 12 [08/2015 - 08/2017] , or refer to
PROCEDURE - Step 12 [08/2017 - 08/2019] , or refer to
- INSTALL LOWER STEERING COLUMN COVER
Refer to
PROCEDURE - Step 13 [08/2015 - 08/2017] , or refer to
PROCEDURE - Step 13 [08/2017 - 08/2019] , or refer to
- ADJUST SPIRAL CABLE
Refer to
PROCEDURE - Step 4 [08/2015 - 08/2019] , or refer to
- INSTALL STEERING WHEEL ASSEMBLY
Refer to
PROCEDURE - Step 7 [08/2015 - 08/2017] , or refer to
- INSTALL STEERING PAD
Refer to
PROCEDURE - Step 1 [08/2015 - 08/2019] , or refer to
- INSTALL LOWER NO. 3 STEERING WHEEL COVER
Refer to
PROCEDURE - Step 2 [08/2015 - 08/2019] , or refer to
- INSTALL LOWER NO. 2 STEERING WHEEL COVER
Refer to
PROCEDURE - Step 3 [08/2015 - 08/2019] , or refer to
- CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
Torque: 5.4 N.m (55 kgf/cm, 48 in.*lbf)
NOTE:When disconnecting the cable, some systems need to be initialized after the cable is reconnected. Refer to
INITIALIZATION [08/2015 - 08/2017] , or refer to
INITIALIZATION [08/2017 - 08/2018] , or refer to
INITIALIZATION [08/2018 - 08/2019] , or refer to
- INSPECT SRS WARNING LIGHT
- Check the SRS warning light. Refer to
DIAGNOSIS SYSTEM [08/2015 - 08/2017] , or refer to
OPERATION CHECK [08/2017 - 08/2019] , or refer to
