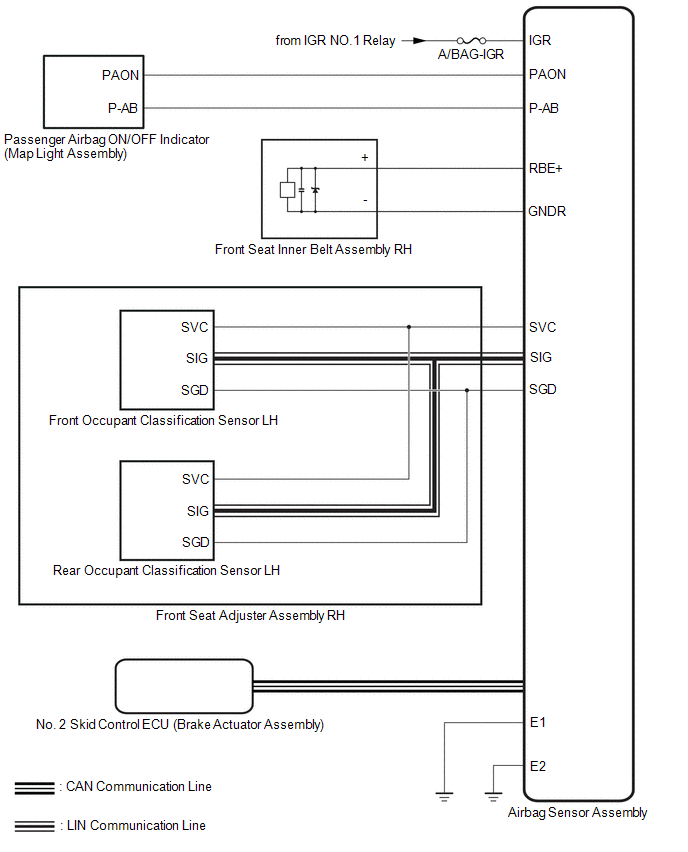

System Diagram [07/2020 - ]
COMMUNICATION TABLE
| Transmitting ECU / Parts (Transmitter) |
Receiving ECU (Receiver) |
Signal | Communication Method |
|---|---|---|---|
| Front Seat Inner Belt Assembly RH | Airbag Sensor Assembly | Front passenger side buckle switch signal | Direct line |
| Passenger Airbag ON/OFF Indicator (Map Light Assembly) | Airbag Sensor Assembly |
|
|
| Front Occupant Classification Sensor LH | Airbag Sensor Assembly | Occupant load for front passenger signal | LIN |
| Rear Occupant Classification Sensor LH | Airbag Sensor Assembly | ||
| No. 2 Skid Control ECU (Brake Actuator Assembly) | Airbag Sensor Assembly |
|
CAN |
