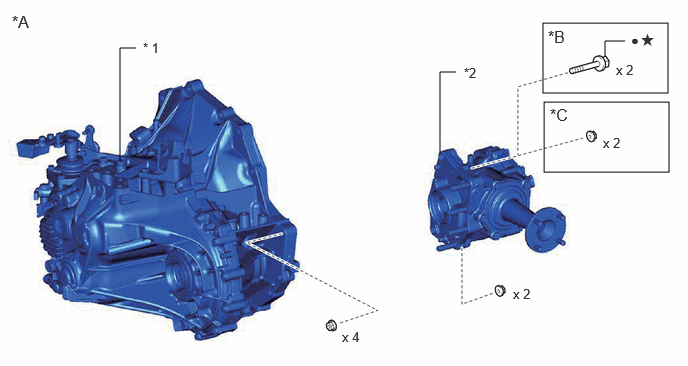

Components [09/2022 - 09/2024]
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for Removal | *B | Type A |
| *C | Type B | - | - |
| *1 | MANUAL TRANSAXLE ASSEMBLY | *2 | TRANSFER ASSEMBLY |
| • | Non-reusable part | * | Precoated part |

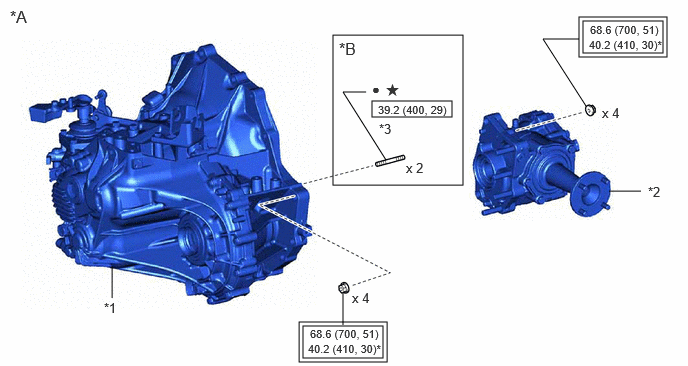

Fig 2: Transfer Assembly Replacement Components With Torque Specifications [09/2022 - 09/2024] (2 Of 6)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for Installation | *B | Type A |
| *1 | MANUAL TRANSAXLE ASSEMBLY | *2 | TRANSFER ASSEMBLY |
| *3 | TRANSFER AND TRANSAXLE SETTING STUD BOLT | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| * | For use with SST and union nut wrench | • | Non-reusable part |
| * | Precoated part | - | - |

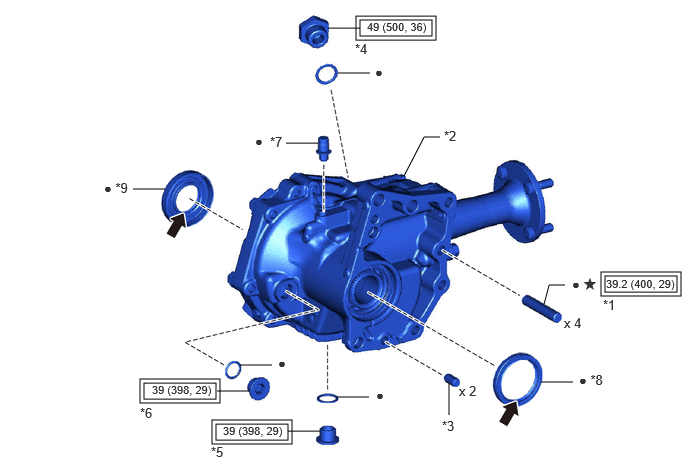

Fig 3: Transfer Assembly Replacement Components With Torque Specifications [09/2022 - 09/2024] (3 Of 6)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | TRANSFER AND TRANSAXLE SETTING STUD BOLT | *2 | TRANSFER ASSEMBLY |
| *3 | TRANSFER CASE STRAIGHT PIN | *4 | NO. 1 TRANSFER CASE PLUG |
| *5 | TRANSFER DRAIN PLUG | *6 | TRANSFER FILLER PLUG |
| *7 | TRANSFER CASE BREATHER PLUG | *8 | TRANSFER CASE OIL SEAL |
| *9 | TRANSFER CASE OIL SEAL RH | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part | |
| MP Grease | * | Precoated part |

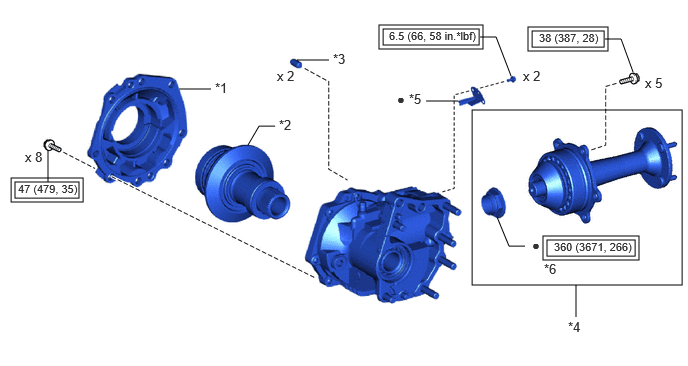

Fig 4: Transfer Assembly Replacement Components With Torque Specifications [09/2022 - 09/2024] (4 Of 6)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 TRANSFER CASE COVER | *2 | TRANSFER RING GEAR |
| *3 | TRANSFER CASE STRAIGHT PIN | *4 | REAR TRANSFER OUTPUT SHAFT SUB-ASSEMBLY |
| *5 | BREATHER OIL DEFLECTOR | *6 | TRANSFER GEAR NUT |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part |

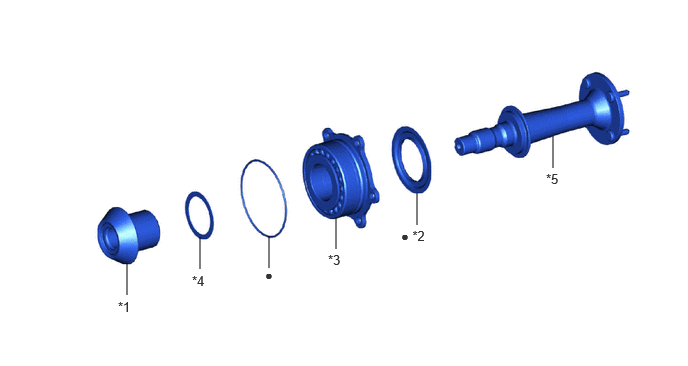

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | TRANSFER DRIVEN PINION | *2 | REAR TRANSFER OUTPUT SHAFT DUST DEFLECTOR |
| *3 | FRONT TRANSFER DRIVEN PINION BEARING | *4 | TRANSFER OUTPUT SHAFT WASHER |
| *5 | TRANSFER OUTPUT SHAFT | - | - |
| • | Non-reusable part | - | - |

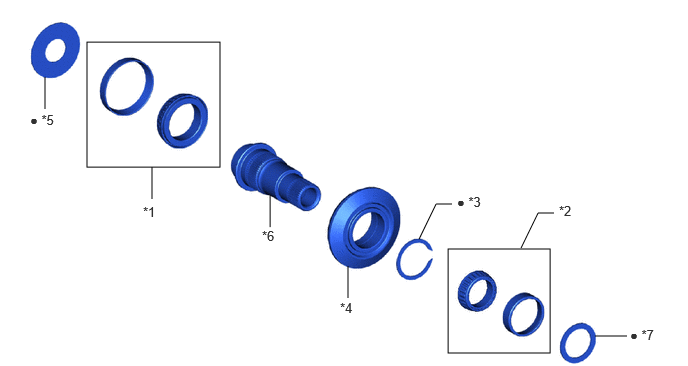

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | RING GEAR MOUNTING CASE BEARING RH | *2 | RING GEAR MOUNTING CASE BEARING LH |
| *3 | SHAFT SNAP RING | *4 | TRANSFER RING GEAR |
| *5 | NO. 2 TRANSFER RING GEAR MOUNTING CASE WASHER | *6 | TRANSFER RING GEAR MOUNTING CASE |
| *7 | NO. 1 RING GEAR MOUNTING CASE WASHER | - | - |
| • | Non-reusable part | - | - |
