Caution / Notice / Hint
NOTE:
When replacing the ECM, be sure to perform VIN registration, module registration and immobilizer registration after the service.
HINT:
When replacing the ECM, be careful not to use the ECM of wrong specification to avoid any damage on the fuel injection system.

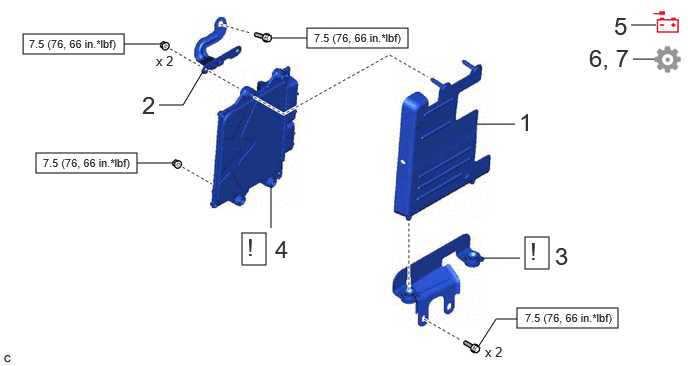

COMPONENTS (INSTALLATION)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | NO. 2 ECM BRACKET | 89668 | - | - | - |
| 2 | ECM BRACKET | 89667 | - | - | - |
| 3 | NO. 3 ECM BRACKET | 89669 | See step 3 | - | - |
| 4 | ECM | 89661 | See step 4 | - | - |
| 5 | NEGATIVE BATTERY TERMINAL | - | - | - | - |
| 6 | PERFORM INITIALIZATION | - | - | - | See step 6 |
| 7 | INITIALIZATION AFTER RECONNECTING BATTERY TERMINAL | - | - | - | See step 7 |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
