Cruise Control Switch Test

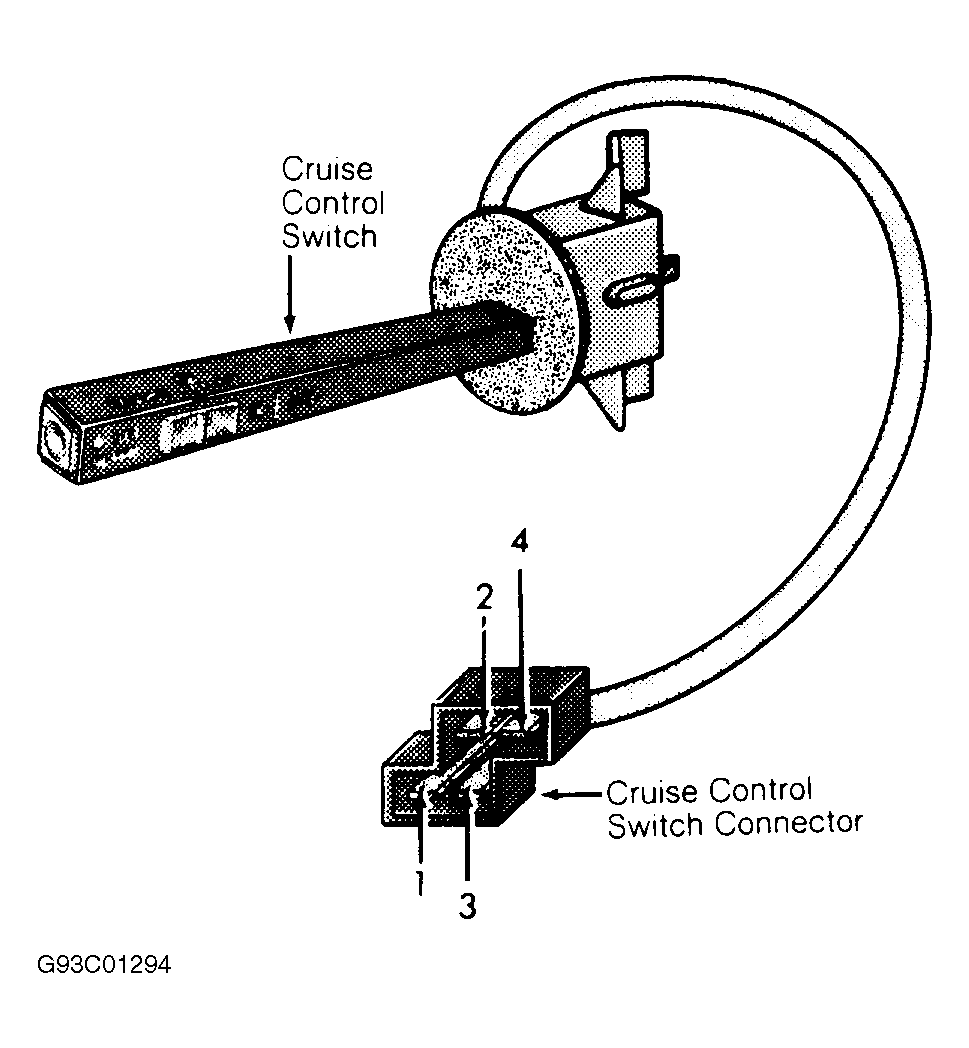

Disconnect cruise control switch connector. Connect a jumper wire between switch connector terminal No. 1 and 12-volt battery. See Fig 1 . Connect a test light between ground and, in sequence, cruise control switch connector terminals No. 2, 3 and 4. Test light should remain off or light as indicated in table. See CRUISE CONTROL SWITCH TEST LIGHT SPECIFICATIONS .
CRUISE CONTROL SWITCH TEST LIGHT SPECIFICATIONS
| Cruise Control Switch Position & Terminal No. | Test Light Mode | |
|---|---|---|
| OFF | ||
| 2 | Off | |
| 3 | Off | |
| 4 | Off | |
| ON | ||
| 2 | On | |
| 3 | Off | |
| 4 | Off | |
| ON (SET SPEED Pressed) | ||
| 2 | On | |
| 3 | On | |
| 4 | Off | |
| RESUME | ||
| 2 | On | |
| 3 | Off | |
| 4 | On | |
