Automatic Transmission Case Components

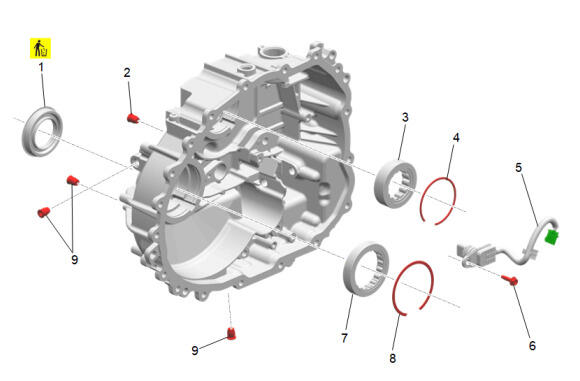

Fig 1: Exploded View Of Automatic Transmission Case Components
GM5903480Courtesy of GENERAL MOTORS COMPANY
Callout Component Name
1 Front Wheel Drive Shaft Oil Seal
2 Automatic Transmission Fluid Level Hole Plug
3 Automatic Transmission Differential Final Drive Pinion Gear Bearing
4 Automatic Transmission Differential Final Drive Pinion Gear Bearing Retaining Ring
5 Automatic Transmission Wiring Harness
6 Automatic Transmission Wiring Harness Bolt
7 Automatic Transmission Differential Carrier Bearing
8 Automatic Transmission Differential Carrier Bearing Retaining Ring
9 Transmission Fluid Drain Plug [3x]
