Front of Vehicle/Engine Compartment Component Views

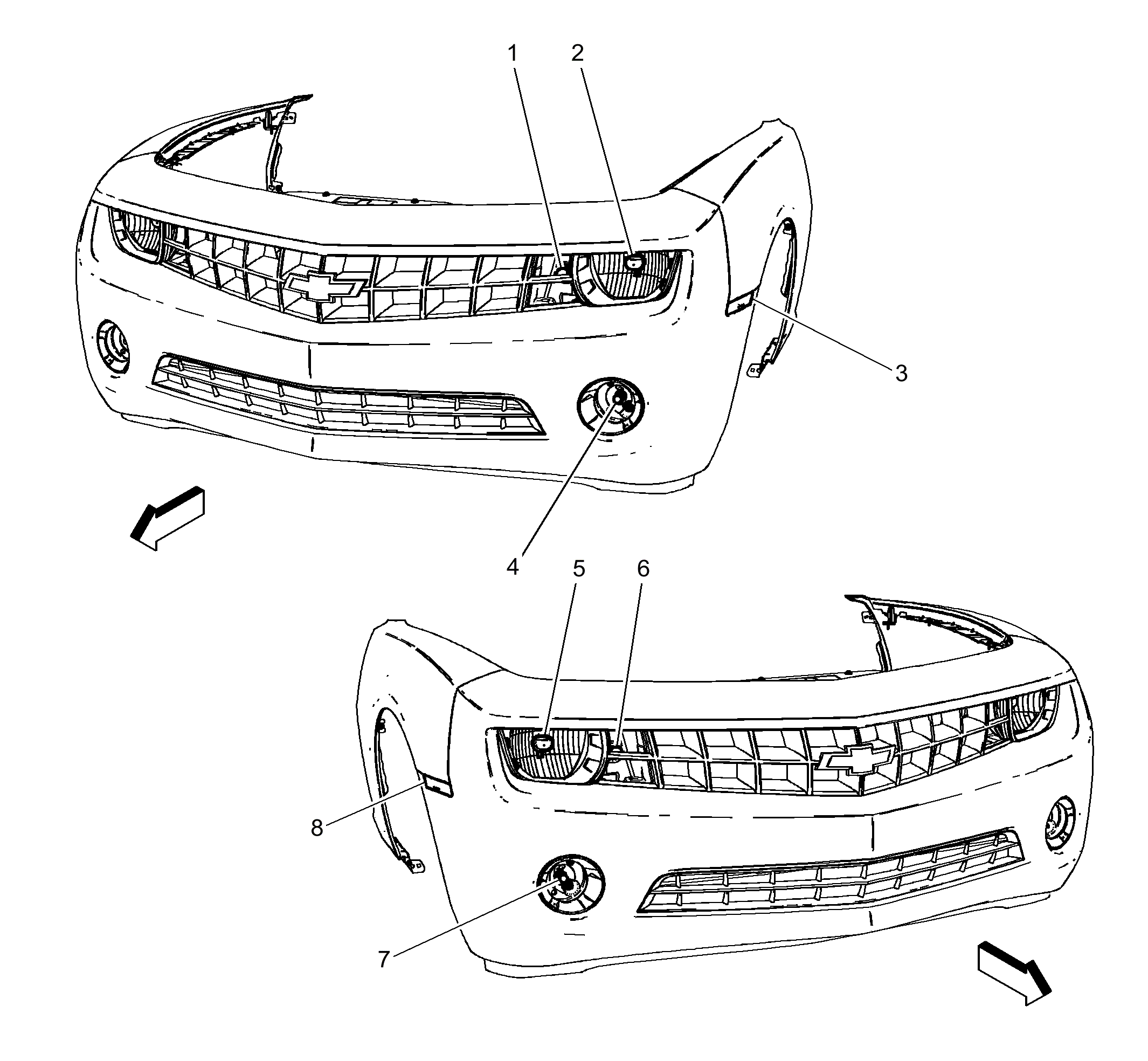

| Callout | Component Name |
|---|---|
| 1 | E4N Park/Turn Signal Lamp - Left |
| 2 | E13L Headlamp - Left |
| 3 | E2LF Side Marker Lamp - Left Front |
| 4 | E29LF Fog Lamp - Left Front (T3U) |
| 5 | E13R Headlamp - Right |
| 6 | E4P Park/Turn Signal Lamp - Right |
| 7 | E29RF Fog Lamp - Right Front (T3U) |
| 8 | E2RF Side Marker Lamp - Right Front |

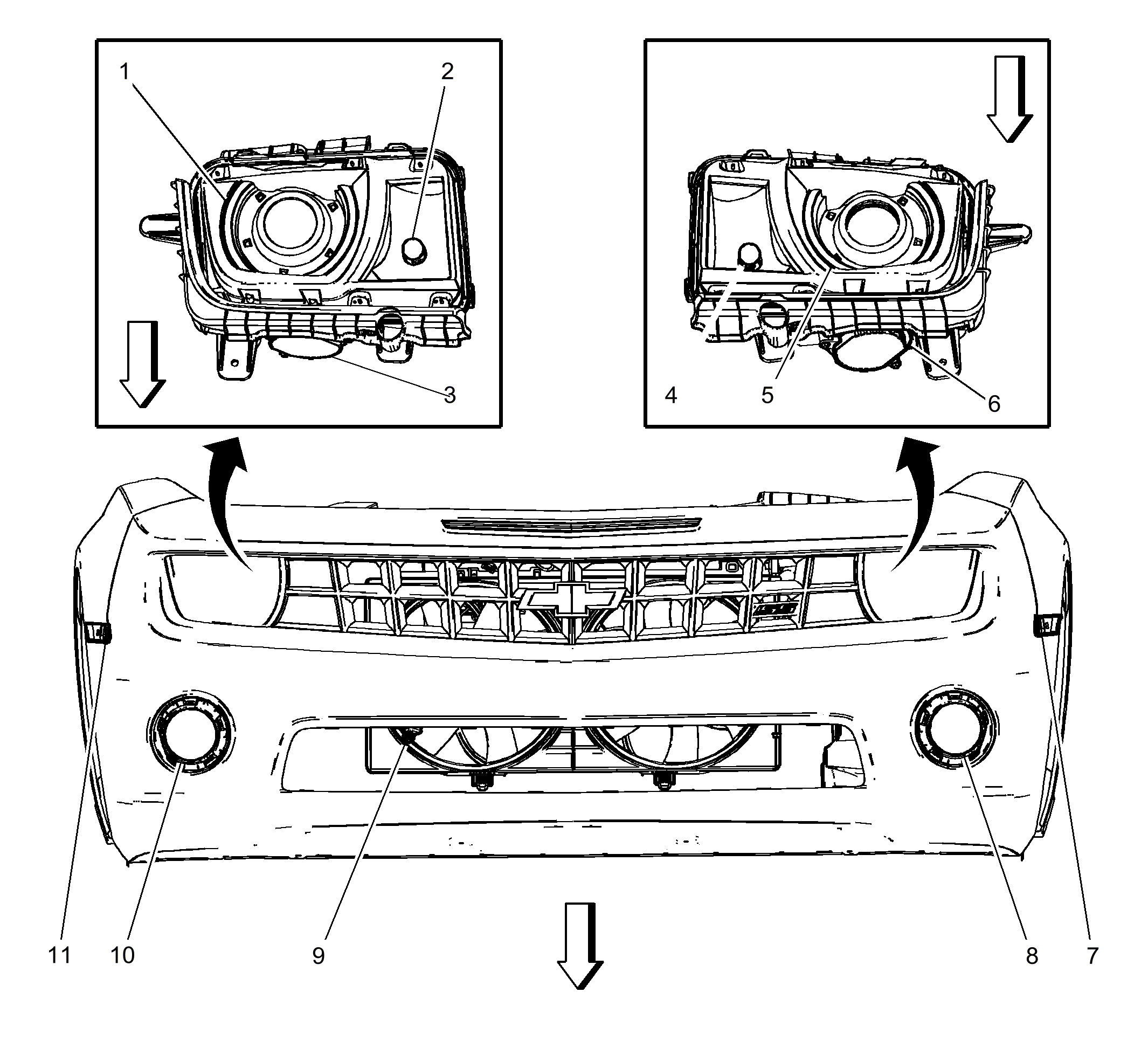

| Callout | Component Name |
|---|---|
| 1 | E4K Park Lamp - Right Front (T4F) |
| 2 | E4RF Turn Signal Lamp - Right Front (T4F) |
| 3 | T7R Headlamp Ballast - Right (T4F) |
| 4 | E4LF Turn Signal Lamp - Left Front (T4F) |
| 5 | E4J Park Lamp - Left Front (T4F) |
| 6 | T7L Headlamp Ballast - Left (T4F) |
| 7 | E2LF Side Marker Lamp - Left Front |
| 8 | E4C Daytime Running Lamp - Left (T4F) |
| 9 | B9 Ambient Air Temperature Sensor |
| 10 | E4D Daytime Running Lamp - Right (T4F) |
| 11 | E2RF Side Marker Lamp - Right Front |

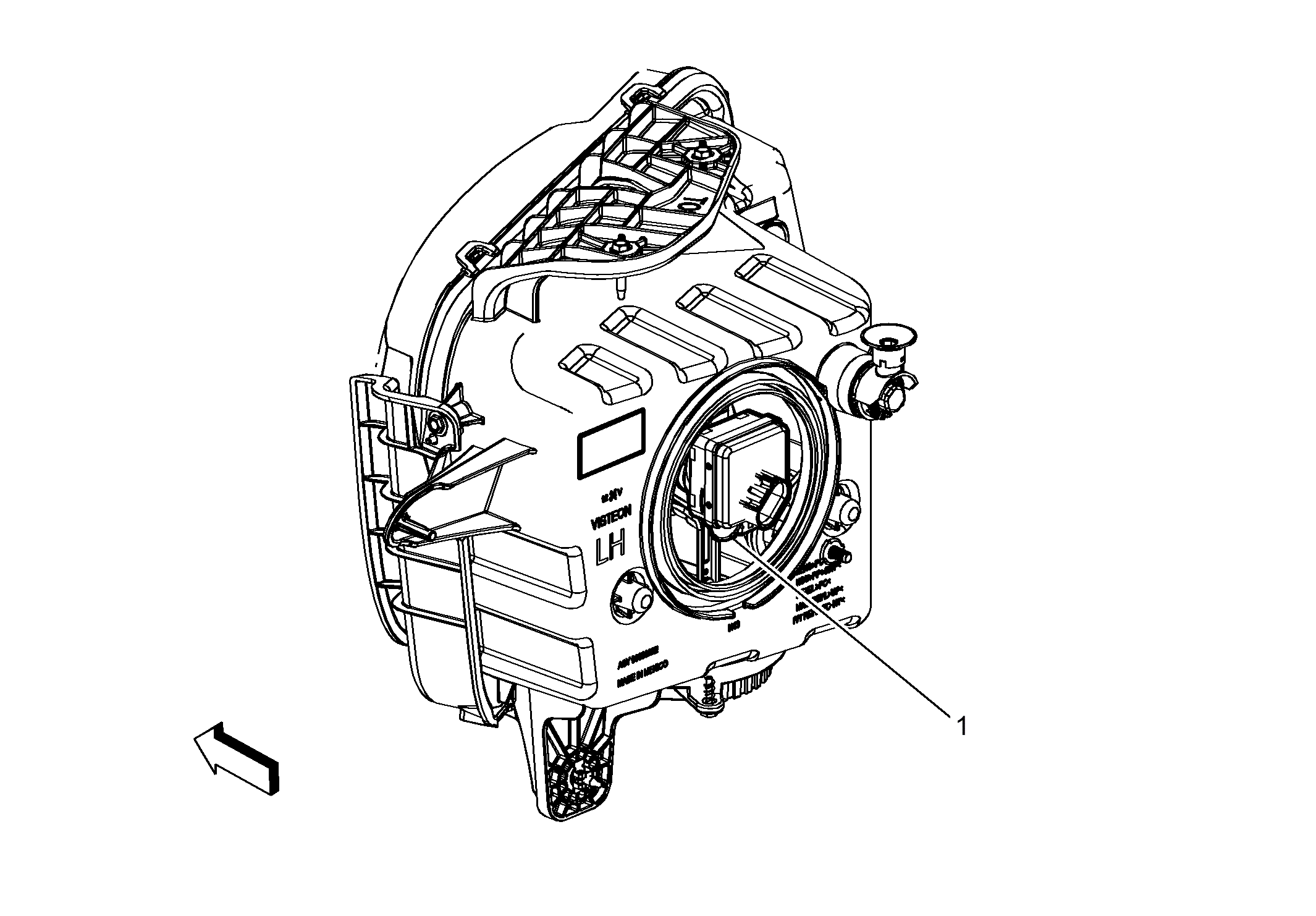

| Callout | Component Name |
|---|---|
| 1 | M28L High Beam Solenoid Actuator - Left |

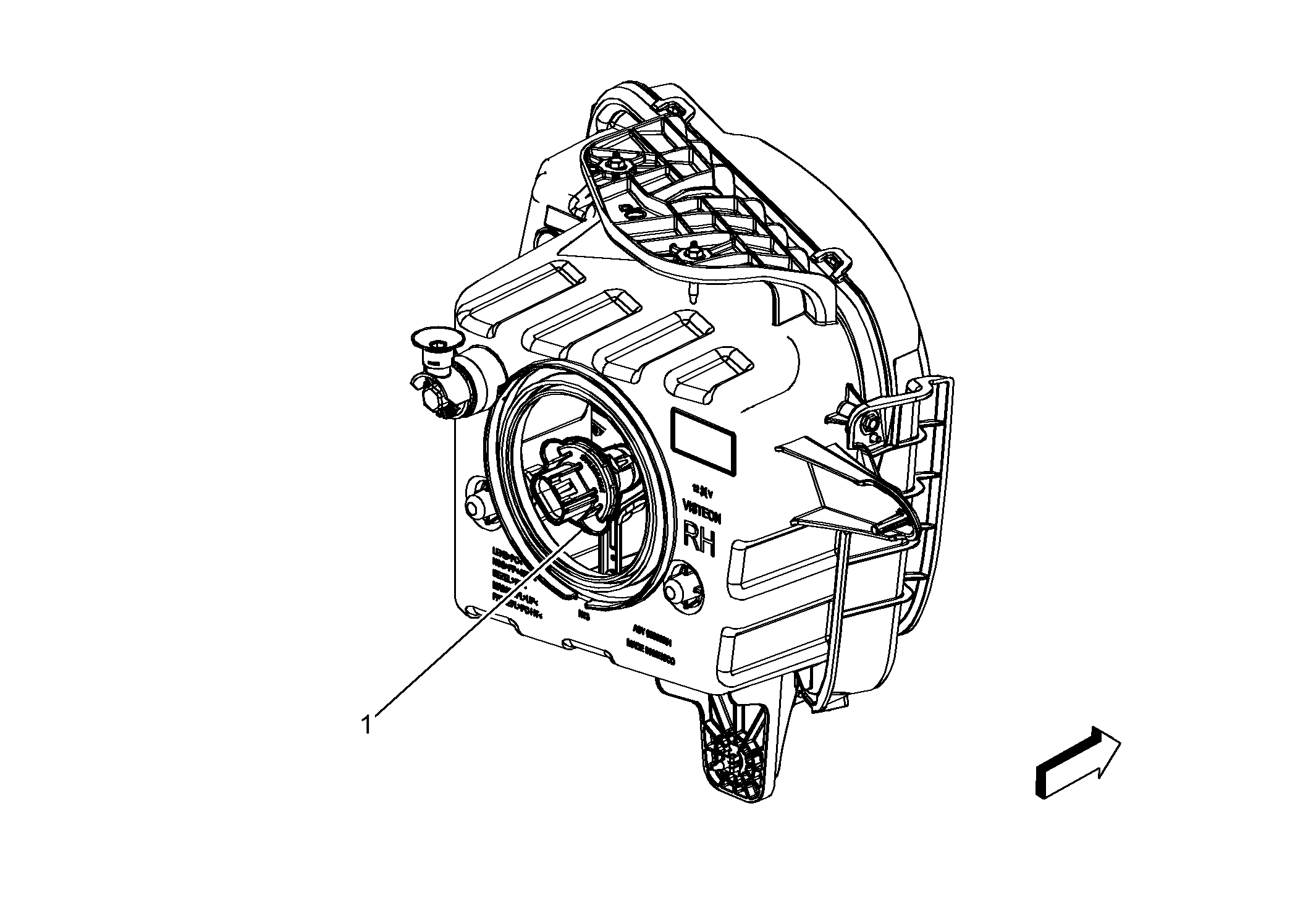

| Callout | Component Name |
|---|---|
| 1 | M28R High Beam Solenoid Actuator - Right |

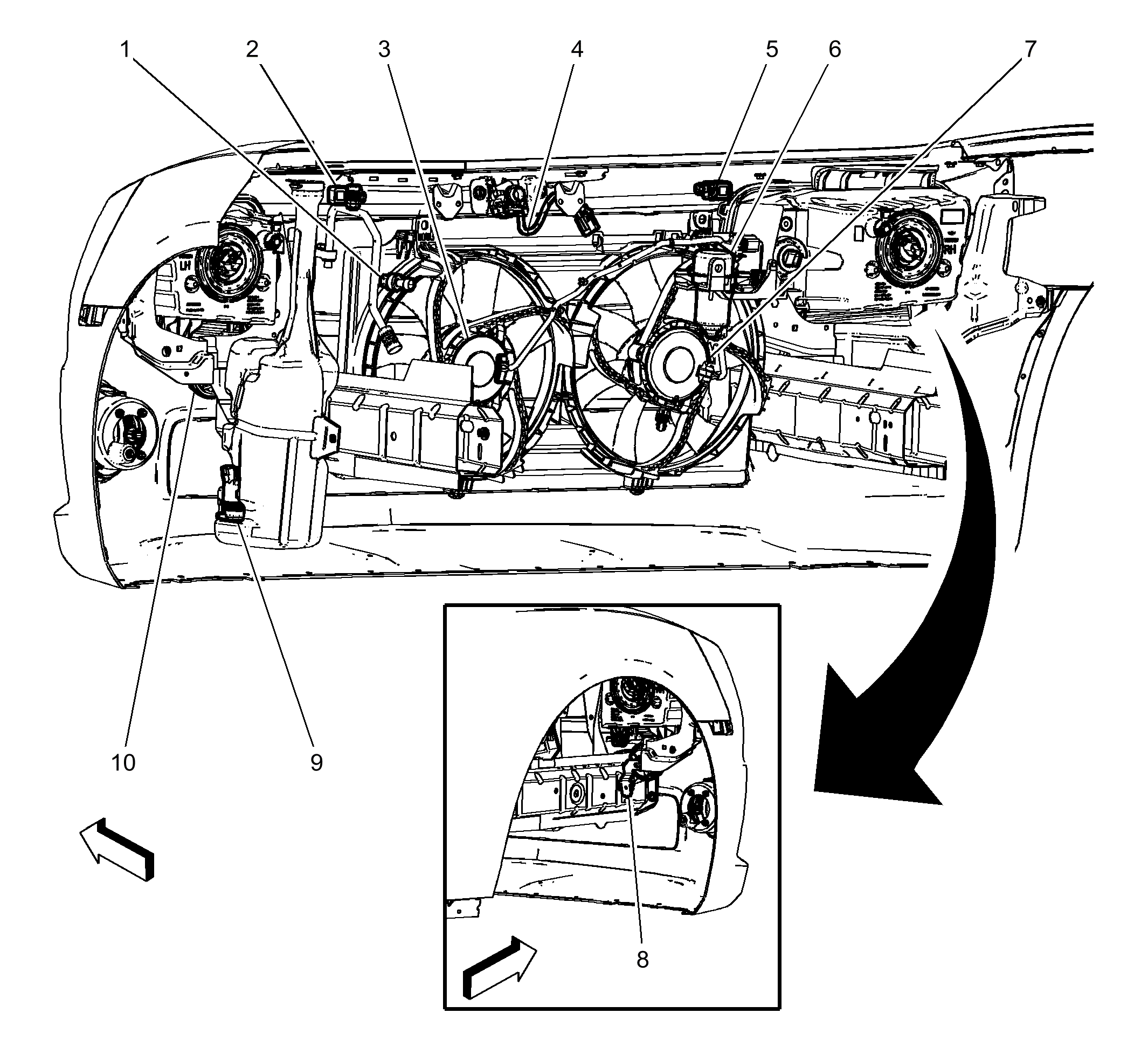

| Callout | Component Name |
|---|---|
| 1 | B1 A/C Refrigerant Pressure Sensor |
| 2 | B59L Front Impact Sensor - Left |
| 3 | G10L Cooling Fan Motor - Left |
| 4 | B55 Hood Ajar Switch |
| 5 | B59R Front Impact Sensor - Right |
| 6 | G6 Brake Booster Pump - Auxiliary (LLT) |
| 7 | G10R Cooling Fan Motor - Right |
| 8 | P12A Horn - High Note |
| 9 | G24 Windshield Washer Pump |
| 10 | P12B Horn - Low Note |

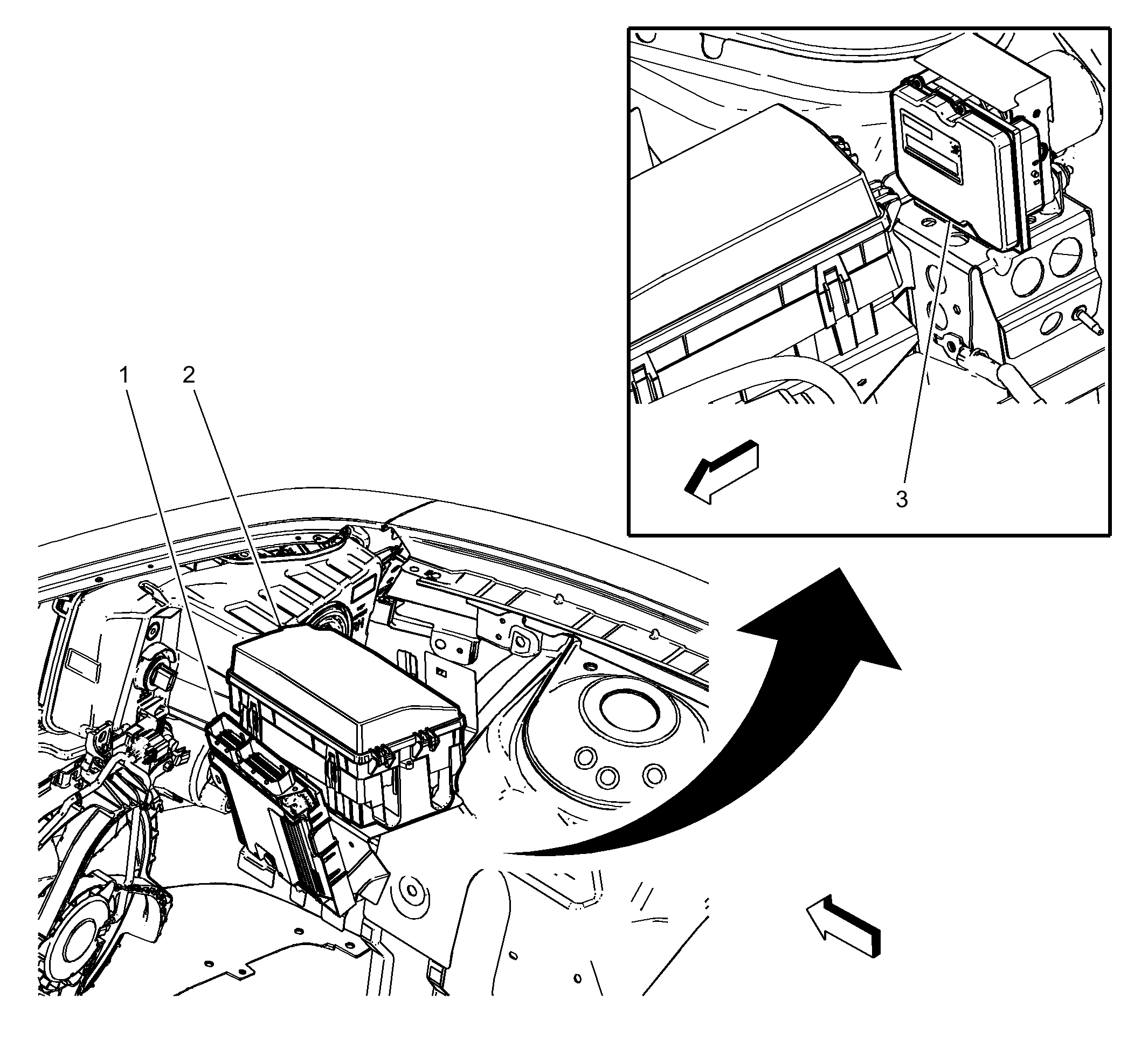

| Callout | Component Name |
|---|---|
| 1 | K20 Engine Control Module |
| 2 | X50A Fuse Block - Underhood |
| 3 | K17 Electronic Brake Control Module (EBCM) |

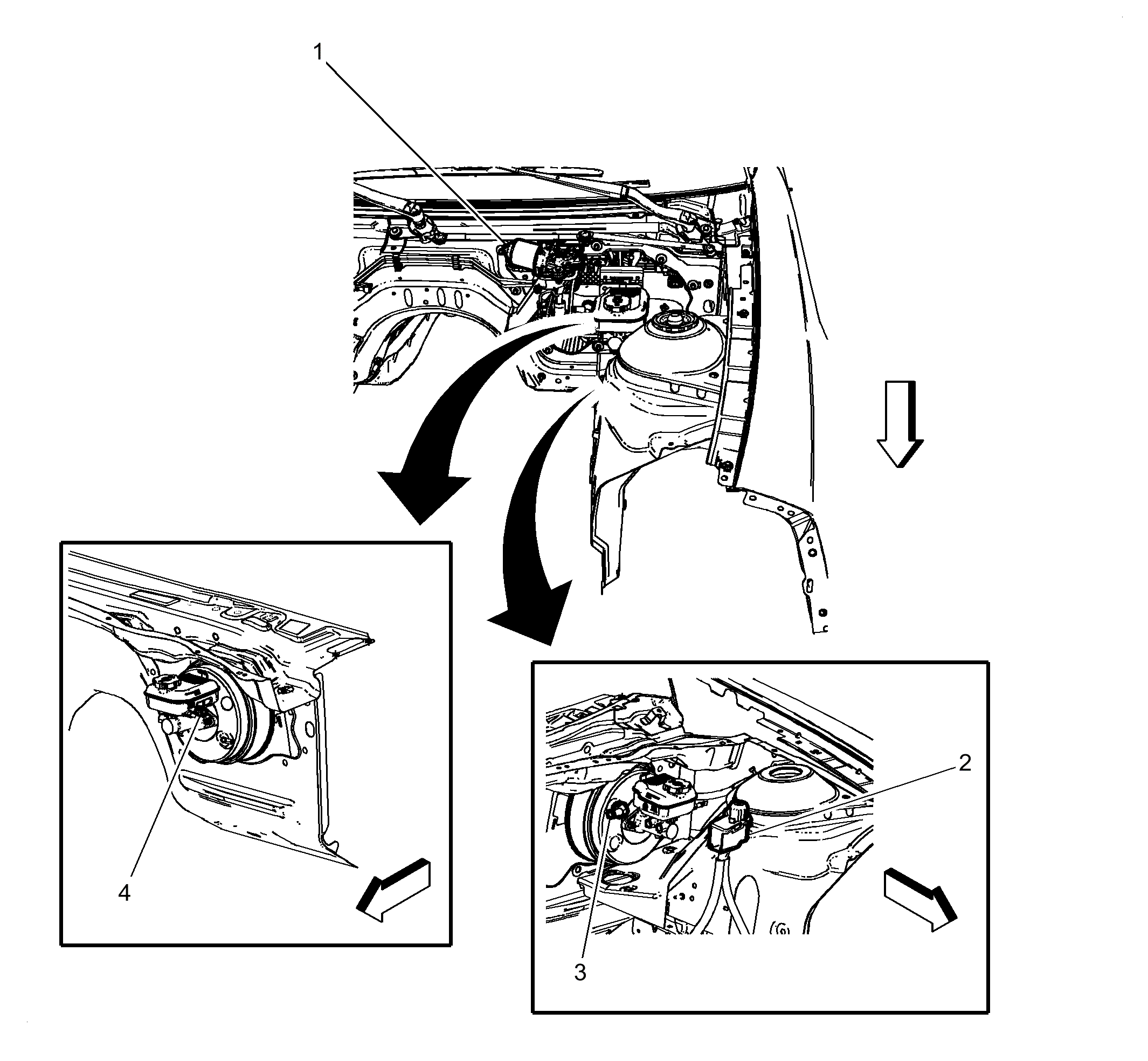

| Callout | Component Name |
|---|---|
| 1 | M75 Windshield Wiper Motor |
| 2 | X60B Junction Block - Underhood Battery Cable |
| 3 | B19B Brake Booster Vacuum Sensor (L99) |
| 4 | B20 Brake Fluid Level Switch |
