Right Side of Engine Components (LML)

Right Side of Engine Components (LML)

Items
1. Q17C Fuel Injector 3 Q17C Fuel Injector 3 (LML)
2. B215 Fuel Filter Pressure Switch (LML) B215 Fuel Filter Pressure Switch
3. E24 Intake Air Heater (LML) E24 Intake Air Heater X1 (LML)
4. Q38 Throttle Body Q38 Throttle Body (LML)
5. G13E Generator - Auxiliary (KH5 or KHB) G13E Generator - Auxiliary X1 (KH5/KHB)G13E Generator - Auxiliary
6. B23 Camshaft Position Sensor B23 Camshaft Position Sensor (LML)
7. B26 Crankshaft Position Sensor B26 Crankshaft Position Sensor (LML)
8. K34 Glow Plug Control Module (LML) K34 Glow Plug Control Module X2 (LML)
9. E12A Glow Plug 1 (LML) E12A Glow Plug 1
10. Q17A Fuel Injector 1 Q17A Fuel Injector 1 (LML)
11. E12C Glow Plug 3 (LML) E12C Glow Plug 3
12. M64 Starter Motor M64 Starter Motor (LML)
13. B116 Water in Fuel Sensor (LML) B116 Water in Fuel Sensor (LML)

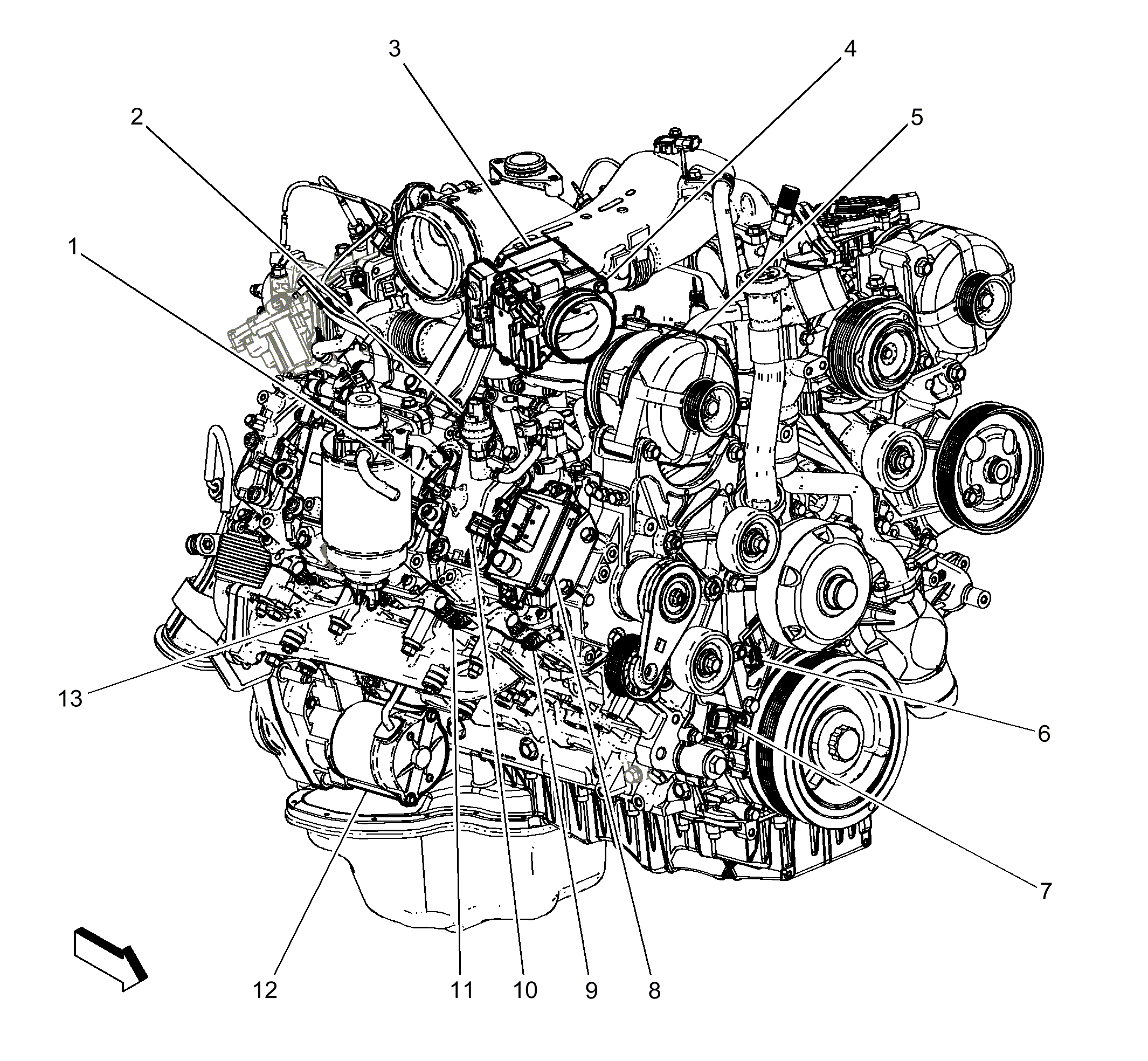

Fig 1: Right Side of Engine Components (LML)
GM4092898Courtesy of GENERAL MOTORS COMPANY
