Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | |||
|---|---|---|---|---|
| Circuit Breakers | ||||
| Power Locks/4WD/Tailgate Window | In cavity No. 12 of fuse block. | |||
| Power Windows | In cavity No. 14 of fuse block. | |||
| Windshield Wipers | In cavity No. 2 of fuse block. | |||
| Fuse Block | Behind left side of dash. | |||
| Fuse/Relay Block | ||||

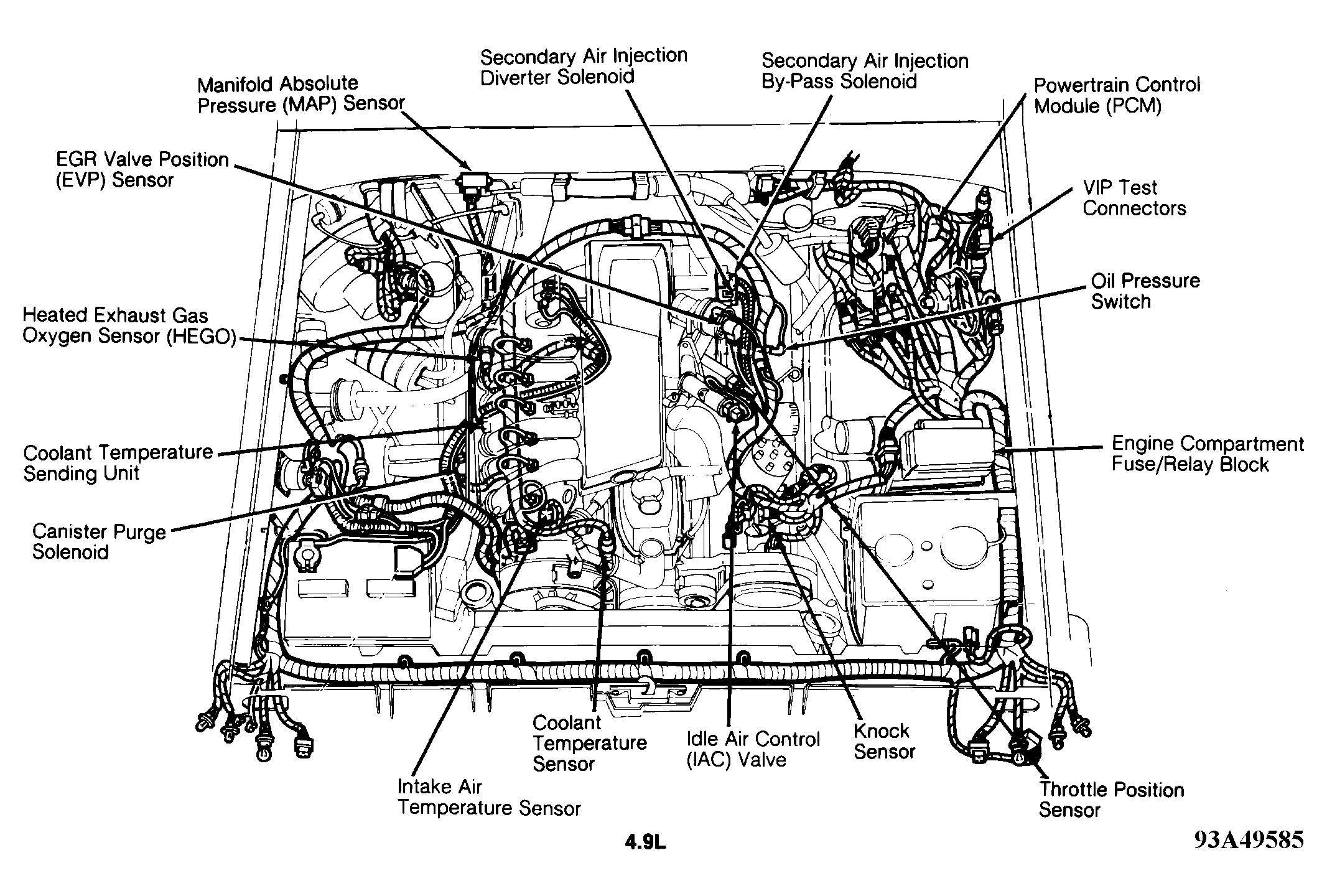

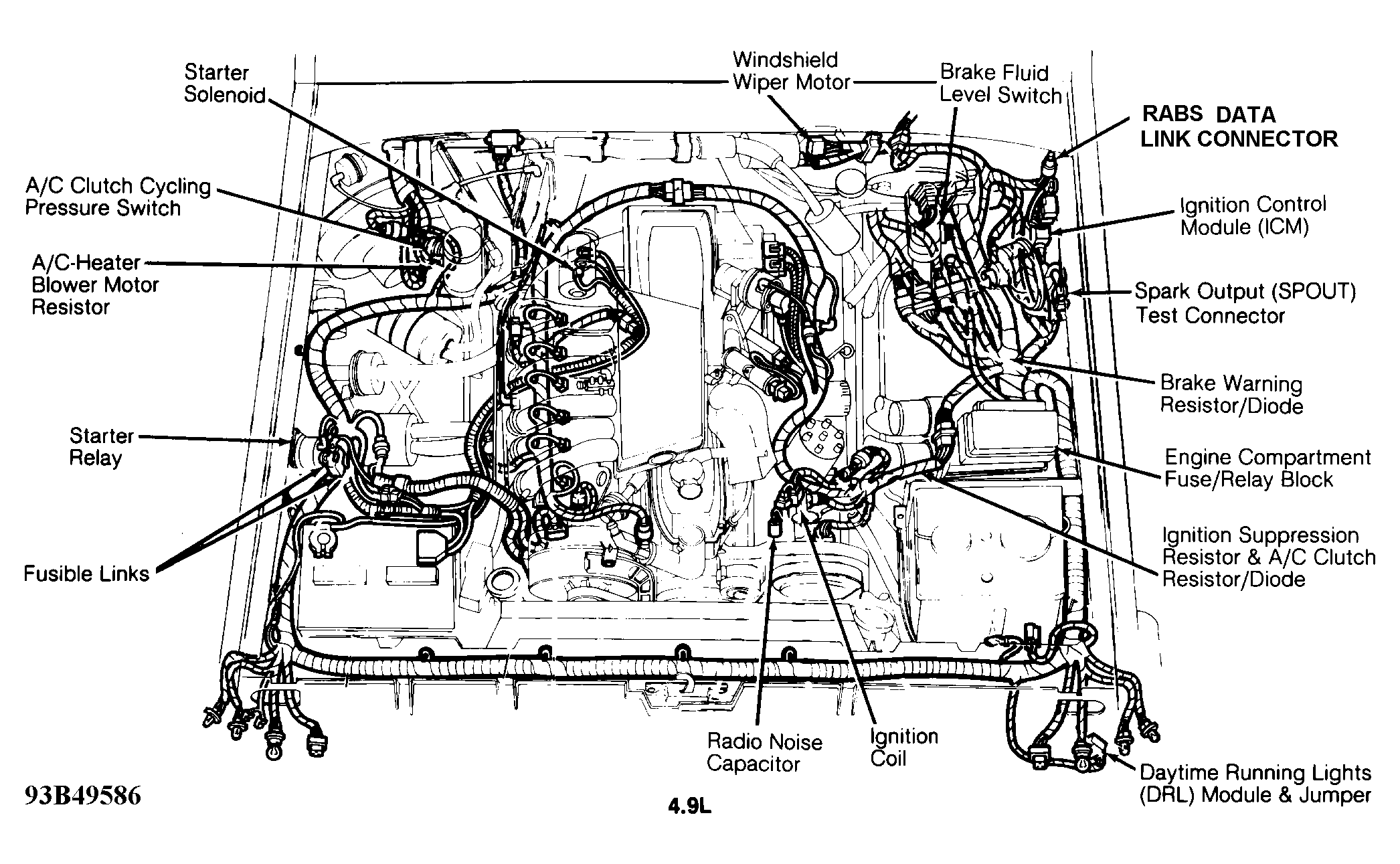

| 4.9L | In engine bay, on left inner fender panel. See Figure & Figure . | |||

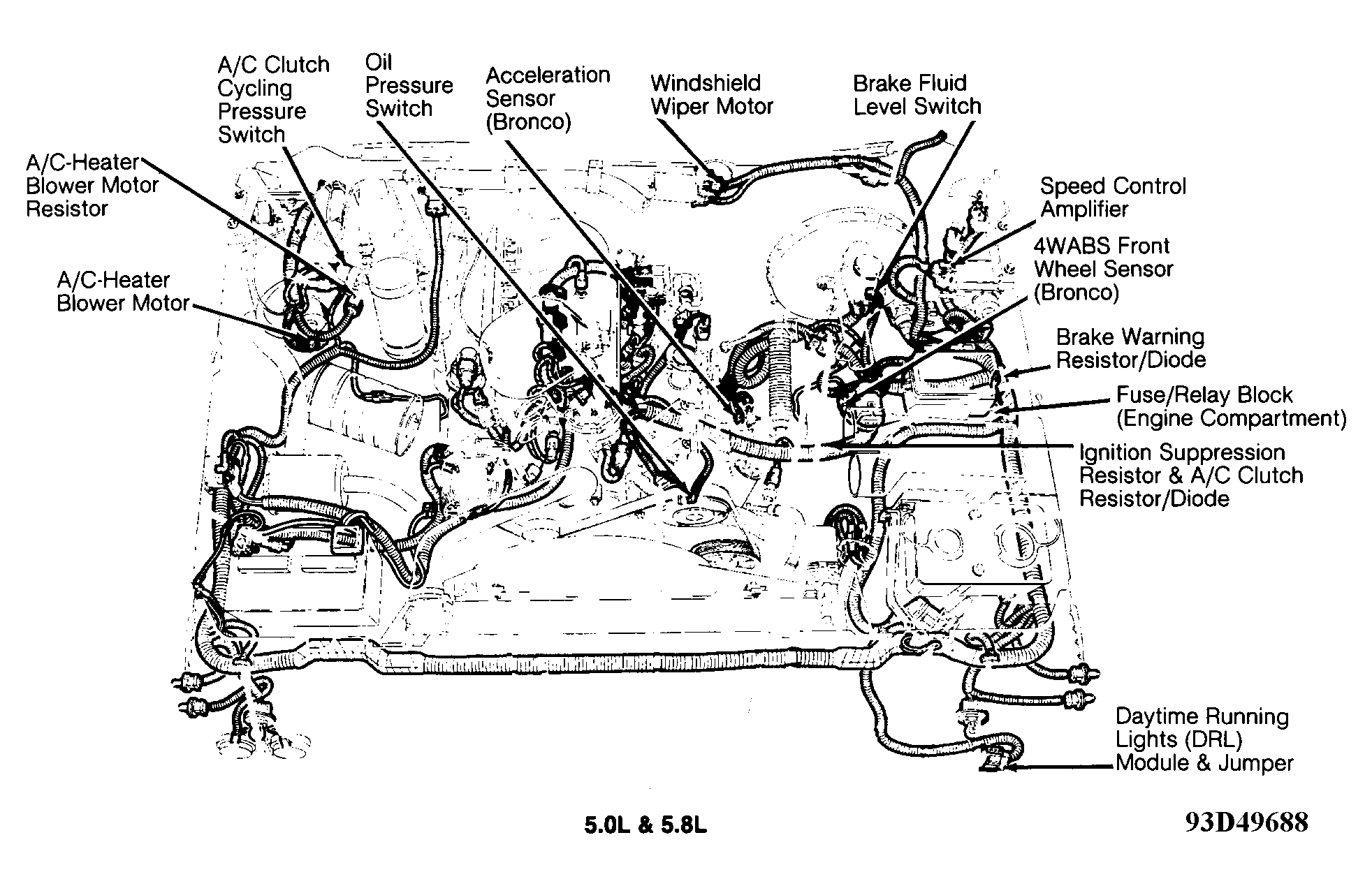

| 5.0L & 5.8L | In engine bay, on left inner fender panel. See Figure. | |||

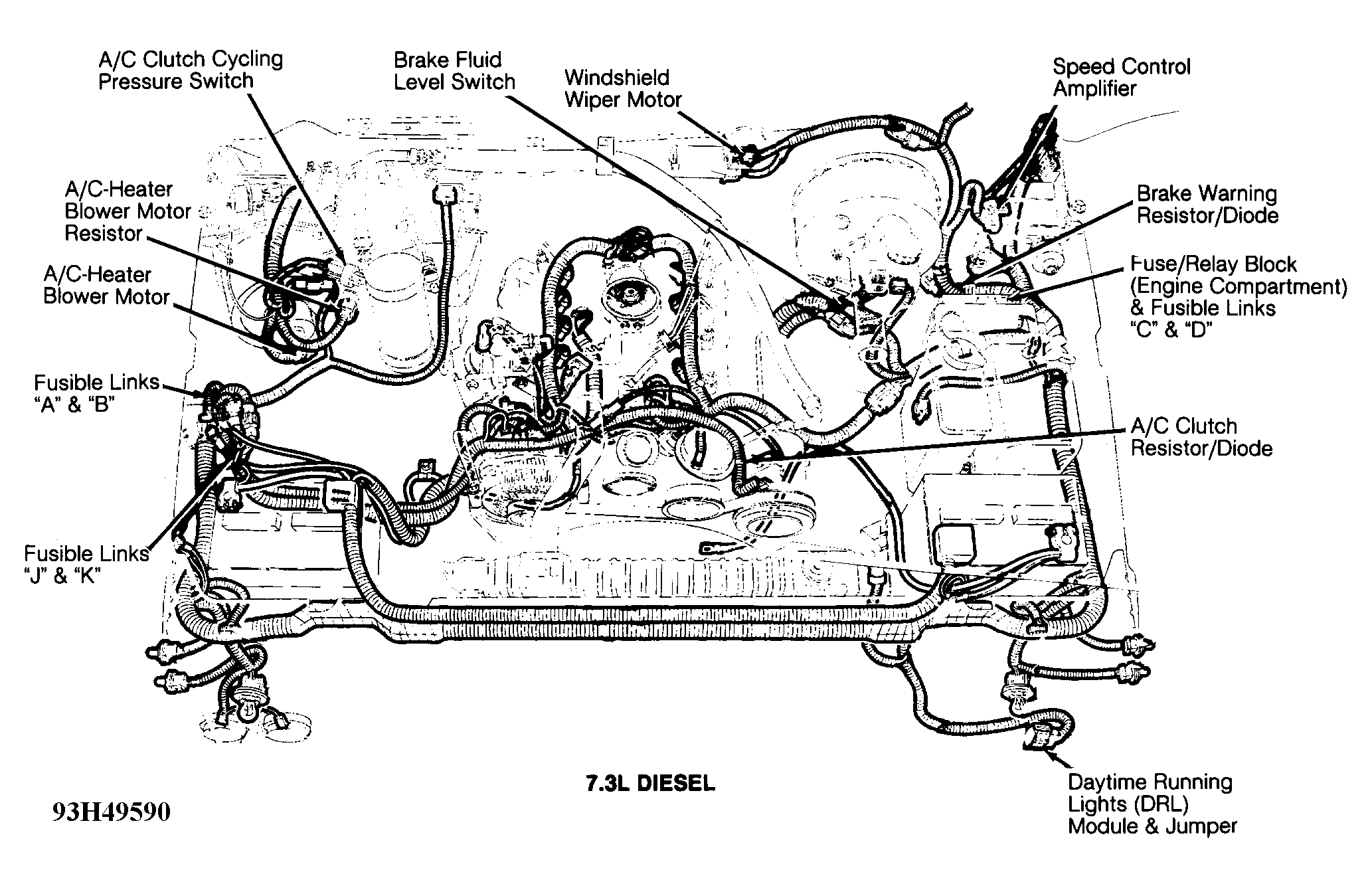

| 7.3L Diesel | In engine bay, on left inner fender panel. See Figure. | |||

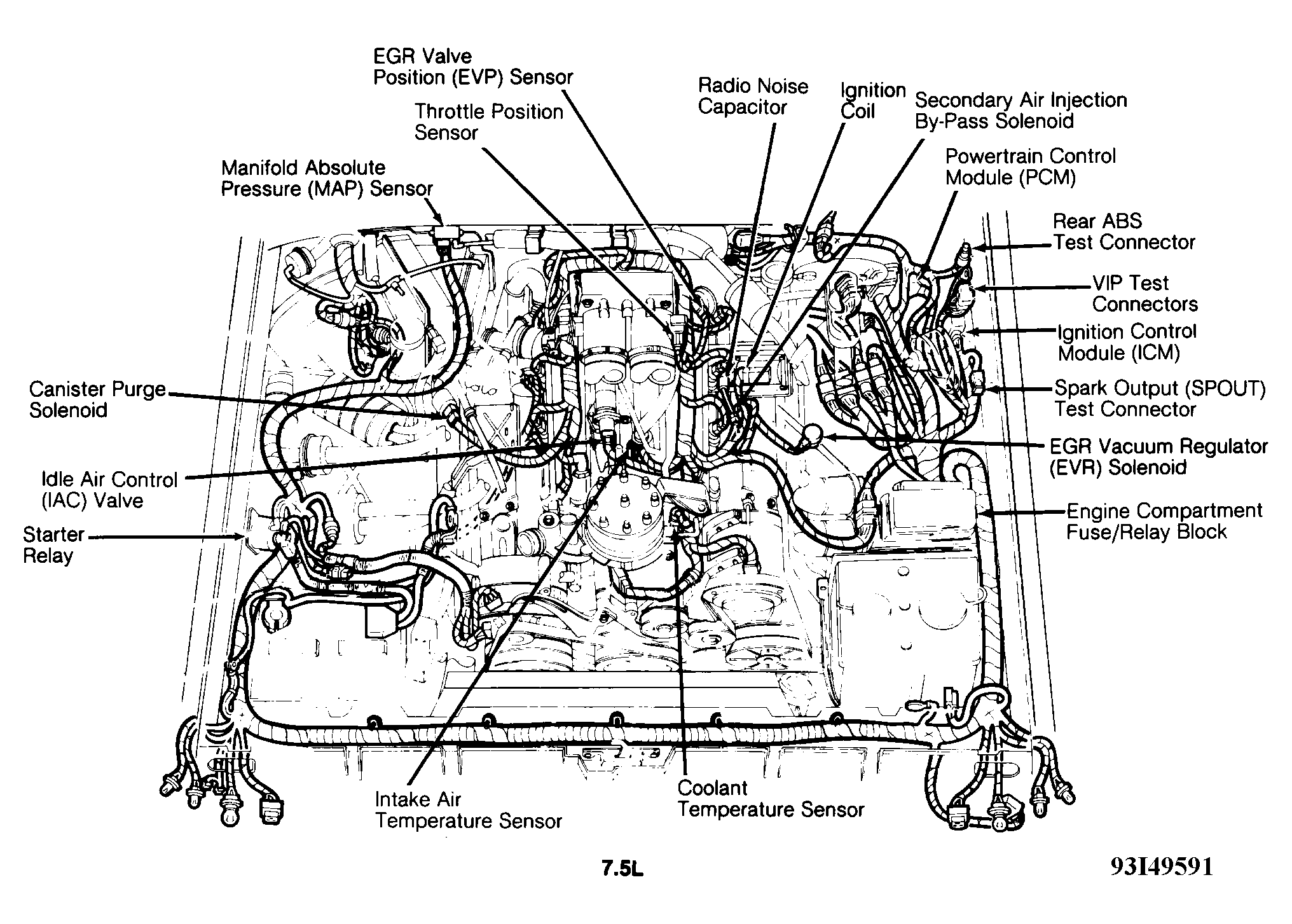

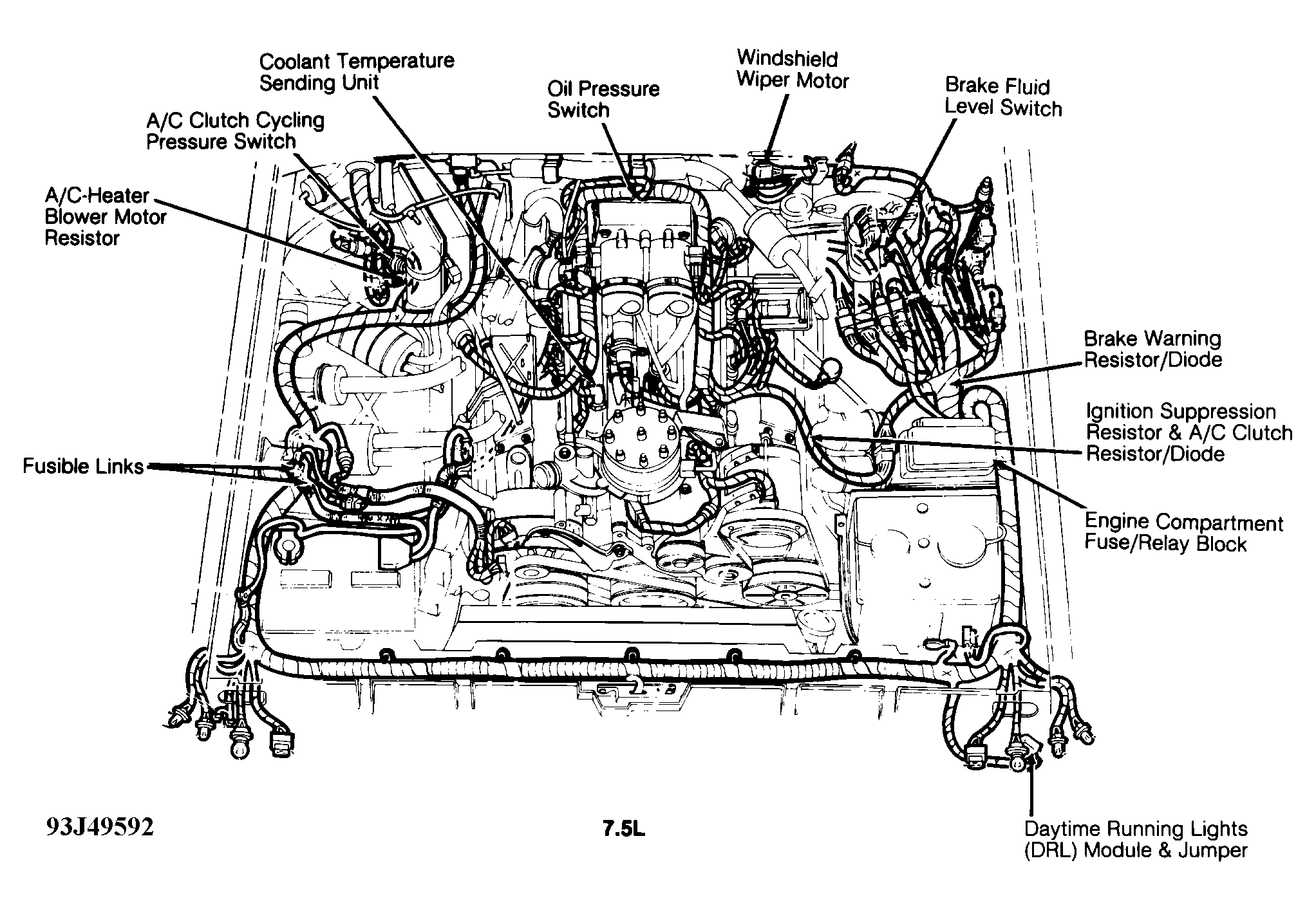

| 7.5L | In engine bay, on left inner fender panel. See Figure & Figure . | |||
| Fusible Links | ||||
| Charging System | ||||
| "J" (Gray) | ||||
| 4.9L | On starter relay. See Figure. | |||
| 7.3L Diesel | On starter relay. See Figure. | |||
| 7.5L | On starter relay. See Figure. | |||
| "K" (Gray) | ||||
| 7.3L | On starter relay. See Figure. | |||
| Fuse/Relay Block "A" (Gray) | ||||
| 4.9L | On starter relay. See Figure. | |||
| 7.3L Diesel | On starter relay. See Figure. | |||
| 7.5L | On starter relay. See Figure. | |||
| Fuse/Relay Block "B" (Gray) | ||||
| 4.9L | On starter relay. See Figure. | |||
| 7.3L Diesel | On starter relay. See Figure. | |||
| 7.5L | On starter relay. See Figure. | |||
| Glow Plug Controller (7.3L) "C" & "D" (Dark Green) | On engine bay fuse/relay block. See Figure. | |||
| Trailer Relay Block | On engine bay fuse/relay block. | |||
