Pinpoint Test JF: Integrated Ignition Coil On Plug Coil A Through J Failure: Introduction
This pinpoint test is intended to diagnose the following:
- ignition coils (12A366)
- ignition coil harness
- powertrain control module (PCM) (12A650)

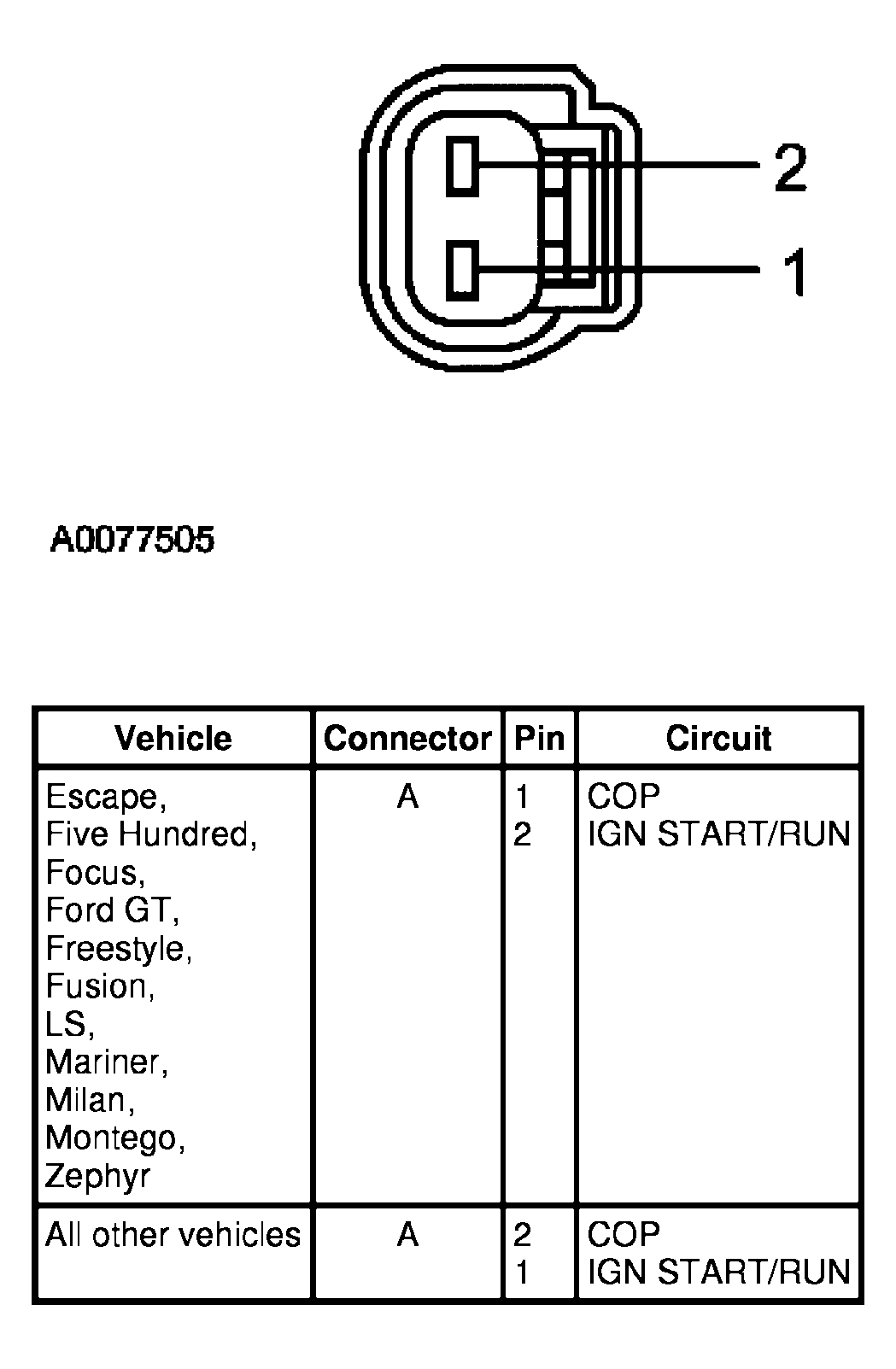

IGNITION COIL TO CYLINDER CORRELATION
| Vehicle | Related DTC | Cylinder Number | Ignition Coil | Coil Driver (CD) | PCM Pin |
|---|---|---|---|---|---|
| 4-Cylinder Applications | P0351 | 1 | A | A | E1 |
| P0352 | 2 | B | D | E12 | |
| P0353 | 3 | C | B | E24 | |
| P0354 | 4 | D | C | E35 | |
| Fusion, Milan, 2.3L | P0351 | 1 | A | A | E17 |
| P0352 | 2 | B | D | E11 | |
| P0353 | 3 | C | B | E12 | |
| P0354 | 4 | D | C | E16 | |
| Five Hundred, Freestyle, Montego | P0351 | 1 | A | A | E1 |
| P0352 | 2 | B | C | E12 | |
| P0353 | 3 | C | E | E24 | |
| P0354 | 4 | D | B | E35 | |
| P0355 | 5 | E | D | E38 | |
| P0356 | 6 | F | F | E39 | |
| Fusion, Milan, Zephyr, 3.0L | P0351 | 1 | A | A | E17 |
| P0352 | 2 | B | C | E16 | |
| P0353 | 3 | C | E | E15 | |
| P0354 | 4 | D | B | E12 | |
| P0355 | 5 | E | D | E11 | |
| P0356 | 6 | F | F | E10 | |
| Escape 3.0L, Mariner | P0351 | 1 | A | A | E1 |
| P0352 | 2 | B | C | E12 | |
| P0353 | 3 | C | E | E24 | |
| P0354 | 4 | D | B | E35 | |
| P0355 | 5 | E | D | E36 | |
| P0356 | 6 | F | F | E22 | |
| Taurus | P0351 | 1 | A | A | 26 |
| P0352 | 2 | B | C | 78 | |
| P0353 | 3 | C | E | 79 | |
| P0354 | 4 | D | B | 52 | |
| P0355 | 5 | E | D | 2 | |
| P0356 | 6 | F | F | 82 | |
| LS | P0351 | 1 | A | A | E58 |
| P0352 | 2 | B | D | E59 | |
| P0353 | 3 | C | F | E60 | |
| P0354 | 4 | D | C | E48 | |
| P0355 | 5 | E | B | E12 | |
| P0356 | 6 | F | E | E22 | |
| P0357 | 7 | G | G | E30 | |
| P0358 | 8 | H | H | E38 | |
| Explorer, Mountaineer 4.6L, Crown Victoria, Grand Marquis | P0351 | 1 | A | A | E1 |
| P0352 | 2 | B | D | E12 | |
| P0353 | 3 | C | B | E24 | |
| P0354 | 4 | D | G | E35 | |
| P0355 | 5 | E | F | E38 | |
| P0356 | 6 | F | E | E39 | |
| P0357 | 7 | G | C | E42 | |
| P0358 | 8 | H | H | E43 | |
| F-150, Mark LT | P0351 | 1 | A | A | E17 |
| P0352 | 2 | B | D | E11 | |
| P0353 | 3 | C | B | E12 | |
| P0354 | 4 | D | G | E14 | |
| P0355 | 5 | E | F | E10 | |
| P0356 | 6 | F | E | E15 | |
| P0357 | 7 | G | C | E16 | |
| P0358 | 8 | H | H | E9 | |
| Expedition, Navigator, E-Series, Mustang 4.6L, F-Super Duty 5.4L | P0351 | 1 | A | A | E35 |
| P0352 | 2 | B | D | E1 | |
| P0353 | 3 | C | B | E24 | |
| P0354 | 4 | D | G | E23 | |
| P0355 | 5 | E | F | E34 | |
| P0356 | 6 | F | E | E46 | |
| P0357 | 7 | G | C | E12 | |
| P0358 | 8 | H | H | E11 | |
| Ford GT | P0351 | 1 | A | A | 75 |
| P0352 | 2 | B | D | 101 | |
| P0353 | 3 | C | B | 74 | |
| P0354 | 4 | D | G | 100 | |
| P0355 | 5 | E | F | 73 | |
| P0356 | 6 | F | E | 99 | |
| P0357 | 7 | G | C | 72 | |
| P0358 | 8 | H | H | 98 | |
| E-Series, F-Superduty 6.8L | P0351 | 1 | A | A | E17 |
| P0352 | 2 | B | E | E11 | |
| P0353 | 3 | C | G | E12 | |
| P0354 | 4 | D | I | E14 | |
| P0355 | 5 | E | C | E10 | |
| P0356 | 6 | F | B | E15 | |
| P0357 | 7 | G | F | E16 | |
| P0358 | 8 | H | H | E9 | |
| P0359 | 9 | I | J | E13 | |
| P0360 | 10 | J | D | E8 | |
| Town Car | P0351 | 1 | A | A | E1 |
| P0352 | 2 | B | D | E12 | |
| P0353 | 3 | C | B | E24 | |
| P0354 | 4 | D | G | E35 | |
| P0355 | 5 | E | F | E38 | |
| P0356 | 6 | F | E | E39 | |
| P0357 | 7 | G | C | E42 | |
| P0358 | 8 | H | H | E43 |
