Electrical Component Locator: Splices
SPLICES LOCATION
| Component | Location |
|---|---|
| S100 (Except 4.0L & 5.4L) | Body main harness, near breakout to anti-lock brake system module. See Figure. |
| S100 (4.0L) | Engine control sensor & fuel charge harness, near breakout to heated oxygen sensor #21. See Figure. |
| S100 (5.4L) | Engine control sensor & fuel charge harness, near breakout to ignition transformer capacitor 1. See Figure. |
| S101 (4.0L) | Engine control sensor & fuel charge harness, near breakout to heated oxygen sensor #21. See Figure. |
| S101 (4.6L) | Engine control sensor & fuel charge harness, near breakout to fuel injector 4. See Figure. |
| S101 (5.4L) | Engine control sensor & fuel charge harness, near breakout to ignition transformer capacitor 1. See Figure. |
| S102 (Shelby) | Engine control sensor & fuel charge harness, near breakout to heated oxygen sensor #21. See Figure. |
| S102 (4.0L) | Engine control sensor & fuel charge harness, near breakout to turbine shaft speed sensor. See Figure. |
| S102 (4.6L) | Engine control sensor & fuel charge harness, near breakout to heated oxygen sensor #12. See Figure. |
| S103 (5.4L) | Engine control sensor & fuel charge harness, near breakout to bussed electrical center. See Figure. |
| S104 (4.6L) | Engine control sensor & fuel charge harness, near breakout to ignition coil. See Figure. |

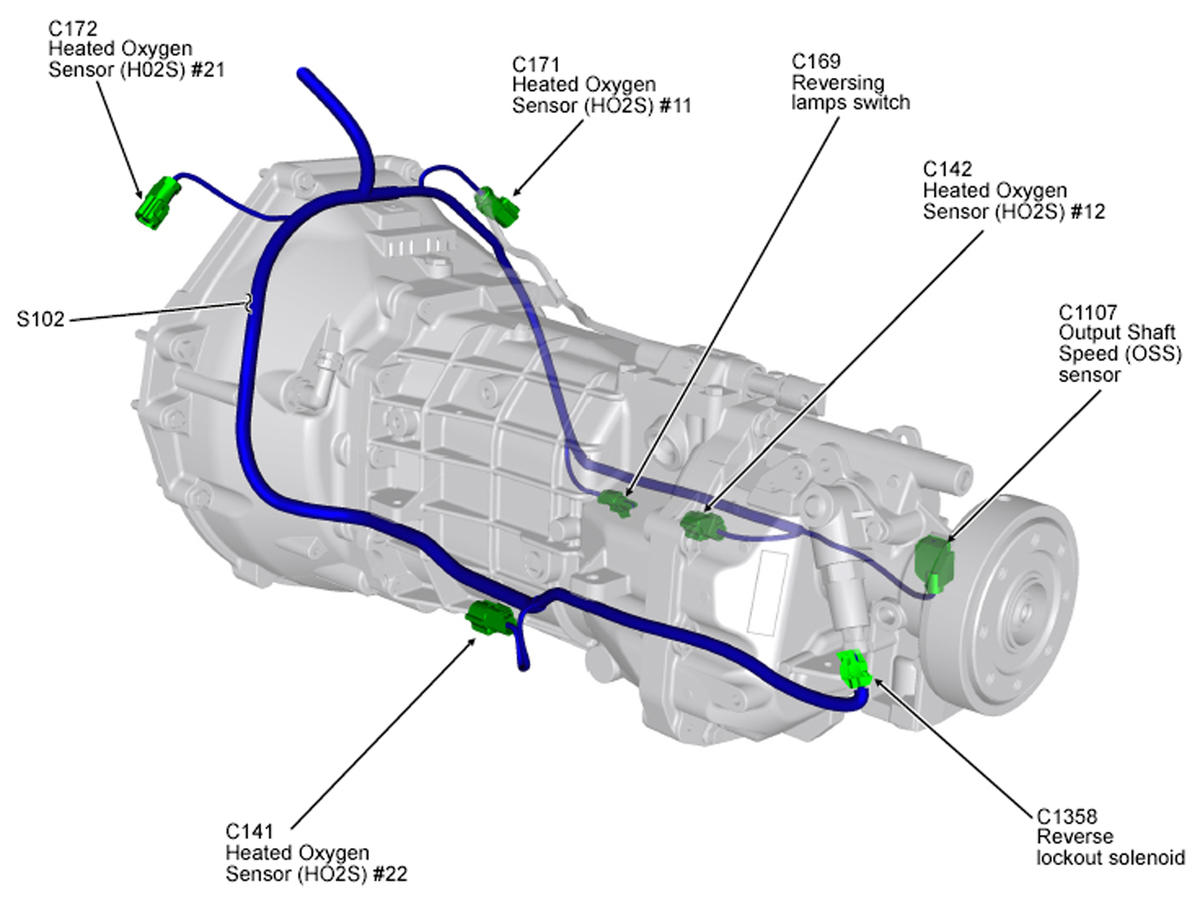

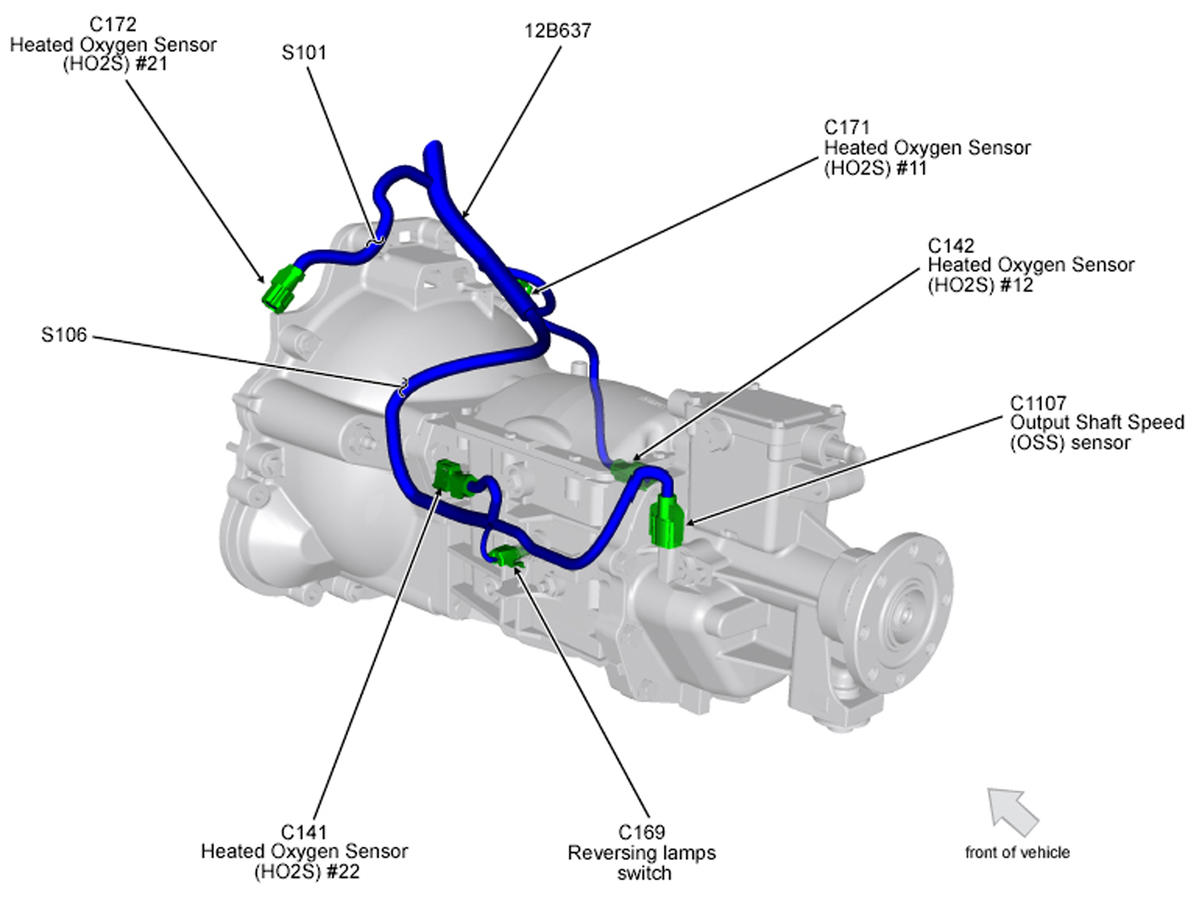

| S104 (5.4L) | Under throttle body. See Figure. |
| S106 (M/T) | Engine control sensor & fuel charge harness, near breakout to heated oxygen sensor #12. See Figure. |
| S106 (4.0L) | Engine control sensor & fuel charge harness, near breakout to heated oxygen sensor #12. See Figure. |
| S106 (4.6L) | Engine control sensor & fuel charge harness, near breakout to heated oxygen sensor #11. See Figure. |
| S106 (5.4L) | Engine control sensor & fuel charge harness, near breakout to cylinder head temperature sensor. See Figure. |
| S107 (4.6L) | Engine control sensor & fuel charge harness, near breakout to fuel injector 4. See Figure. |
| S107 (5.4L) | Engine control sensor & fuel charge harness, near breakout to cylinder head temperature sensor. See Figure. |
| S108 (4.6L) | Engine control sensor & fuel charge harness, near breakout to bussed electrical center. See Figure. |
| S108 (5.4L) | Engine control sensor & fuel charge harness, near breakout to bussed electrical center. See Figure. |
| S109 (4.6L) | Engine control sensor & fuel charge harness, near breakout to C134. See Figure. |
| S109 (5.4L) | Engine control sensor & fuel charge harness, near breakout to fuel injector 8. See Figure. |
| S110 (4.6L) | Alternator rectifier system harness, near breakout to C133. See Figure. |
| S110 (5.4L) | Alternator rectifier system harness, near breakout to battery. See Figure. |
| S111 (4.6L) | Alternator rectifier system harness, near breakout to C133. See Figure. |
| S111 (5.4L) | Alternator rectifier system harness, near breakout to battery. See Figure. |
| S112 | Dash panel to headlight junction harness, near breakout to right headlight. See Figure. |
| S113 | Body main harness, near breakout to G101. See Figure. |
| S114 | Body main harness, near breakout to powertrain control module. See Figure. |
| S115 | Body main harness, near breakout to G102. See Figure. |
| S116 | Dash panel to headlight junction harness, near breakout to right headlight. See Figure. |
| S117 | Starter motor relay & battery ground harness, near breakout to G106. See Figure. |
| S118 | Starter motor relay & battery ground harness, near breakout to G106. See Figure. |
| S119 (4.6L) | Engine control sensor & fuel charge harness, near breakout to bussed electrical center. See Figure. |
| S119 (5.4L) | Engine control sensor & fuel charge harness, near breakout to ignition transformer capacitor 1. See Figure. |
| S120 | Body main harness, near breakout to C192. See Figure. |
| S121 | Body main harness, near breakout to C192. See Figure. |
| S122 | Body main harness, near breakout to powertrain control module. See Figure. |
| S123 | Body main harness, near breakout to powertrain control module. See Figure. |
| S124 | Body main harness, near breakout to front impact severity sensor. See Figure. |
| S125 | Dash panel to headlight junction harness, near breakout to G100. See Figure. |
| S126 | Body main harness, near breakout to C192. See Figure. |
| S127 | Body main harness, near breakout to front impact severity sensor. See Figure. |
| S128 | Body main harness, near breakout to front impact severity sensor. See Figure. |
| S129 | Body main harness, near breakout to anti-lock brake system module. See Figure. |
| S130 | Body main harness, near breakout to powertrain control module. See Figure. |
| S131 | Body main harness, near breakout to C192. See Figure. |
| S132 | Body main harness, near breakout to anti-lock brake system module. See Figure. |
| S133 | Body main harness, near breakout to anti-lock brake system module. See Figure. |
| S134 | Body main harness, near breakout to C192. See Figure. |
| S135 | Dash panel to headlight junction harness, near breakout to G100. See Figure. |
| S137 | Body main harness, near breakout to G101. See Figure. |
| S199 | Dash panel to headlight junction harness, near breakout to right headlight. See Figure. |
| S200 | Main harness, near breakout to audio control module. See Figure. |
| S201 | Main harness, near breakout to right footwell light. See Figure. |
| S202 | Main harness, near breakout to audio unit. See Figure. |
| S203 | Main harness, near breakout to panel/defrost mode door actuator. See Figure. |
| S204 | Main harness, near breakout to right footwell light. See Figure. |
| S205 | Main harness, near breakout to instrument panel. See Figure. |
| S206 | Main harness, near breakout to instrument panel. See Figure. |
| S207 | Main harness, near breakout to instrument panel. See Figure. |
| S208 | Main harness, near breakout to instrument panel. See Figure. |
| S209 | Body main harness, near breakout to smart junction box. See Figure. |
| S210 | Main harness, near breakout to audio control module. See Figure. |
| S211 | Heater blower motor harness, near breakout to C212. See Figure. |
| S218 | Heater blower motor harness, near breakout to driver temperature blend door actuator. See Figure. |
| S219 | Heater blower motor harness, near breakout to floor mode door actuator. See Figure. |
| S220 | Body main harness, near breakout to smart junction box. See Figure. |
| S221 (Coupe) | Body main harness, near breakout to C423. See Figure. |
| S221 (5.4L) | Body main harness, near breakout to G204. See Figure. |
| S223 | Body main harness, near breakout to left front wheel speed sensor. See Figure. |
| S224 | Body main harness, near breakout to parking brake switch. See Figure. |
| S225 (5.4L) | Body main harness, near breakout to C215. See Figure. |
| S226 (5.4L) | Body main harness, near breakout to left front channel subwoofer amplifier. See Figure. |
| S227 | Body main harness, near breakout to left front channel subwoofer amplifier. See Figure. |
| S228 | Body main harness, near breakout to C213. See Figure. |
| S229 | Body main harness, near breakout to accelerator pedal position sensor. See Figure. |
| S232 | Main harness, near breakout to restraints control module. See Figure. |
| S233 | Body main harness, near breakout to C263. See Figure. |
| S234 | Body main harness, near breakout to C919. See Figure. |
| S235 | Main harness, near breakout to audio control module. See Figure. |
| S236 | Main harness, near breakout to G202. See Figure. |
| S237 | Body main harness, near breakout to smart junction box. See Figure. |
| S238 | Main harness, near breakout to panel/defrost mode door actuator. See Figure. |
| S239 | Main harness, near breakout to panel/defrost mode door actuator. See Figure. |
| S240 | Main harness, near breakout to C2205. See Figure. |
| S243 | Main harness, near breakout to headlight switch. See Figure. |
| S244 | Main harness, near breakout to restraints control module. See Figure. |
| S245 | Main harness, near breakout to restraints control module. See Figure. |
| S246 | Main harness, near breakout to restraints control module. See Figure. |
| S247 | Main harness, near breakout to restraints control module. See Figure. |
| S248 | Body main harness, near breakout to C263. See Figure. |
| S249 | Body main harness, near breakout to C919. See Figure. |
| S252 | Main harness, near breakout to restraints control module. See Figure. |
| S255 | Main harness, near breakout to restraints control module. See Figure. |
| S256 | Main harness, near breakout to panel/defrost mode door actuator. See Figure. |
| S257 | Main harness, near breakout to panel/defrost mode door actuator. See Figure. |
| S260 | Body main harness, near breakout to C211. See Figure. |
| S261 | Body main harness, near breakout to C211. See Figure. |
| S300 | Body main harness, near breakout to passenger side scuff plate light. See Figure. |
| S301 | Power seats harness, near breakout to driver safety belt buckle switch. See Figure. |
| S302 | Power seats harness, near breakout to driver side front seat adjust switch. See Figure. |
| S303 | Power seats harness, near breakout to driver side front seat adjust switch. See Figure. |
| S304 | Power seats wiring harness, near breakout to heated seat relay box. See Figure. |
| S305 | Power seats wiring harness, near breakout to heated seat relay box. See Figure. |
| S306 | Passenger seat wiring harness, near breakout to passenger side front seat control switch. See Figure. |
| S307 | Body main harness, near breakout to passenger side scuff plate light. See Figure. |
| S308 | Body main harness, near breakout to passenger side scuff plate light. See Figure. |
| S309 | Body main harness, near breakout to passenger side scuff plate light. See Figure. |
| S310 | Body main harness, near breakout to parking brake switch. See Figure. |
| S311 | Body main harness, near breakout to parking brake switch. See Figure. |
| S312 | Body main harness, near breakout to parking brake switch. See Figure. |
| S313 | Body main harness, near breakout to parking brake switch. See Figure. |
| S315 | Body main harness, near breakout to parking brake switch. See Figure. |
| S316 | Body main harness, near breakout to C210. See Figure. |
| S317 | Body main harness, near breakout to C210. See Figure. |
| S319 | Body main harness, near breakout to C919. See Figure. |
| S320 | Body main harness, near breakout to passenger side safety belt tension sensor. See Figure. |
| S321 | Body main harness, near breakout to passenger side safety belt tension sensor. See Figure. |
| S322 | Body main harness, near breakout to passenger side scuff plate light. See Figure. |
| S325 | Passenger seat wiring harness, near breakout to C300. See Figure. |
| S404 | Body main harness, near breakout to body control module B. See Figure. |
| S407 | Body main harness, near breakout to fuel pump driver module. See Figure. |
| S408 | Main harness, near breakout to fuel pump driver module. See Figure. |
| S415 | Body main harness, near breakout to G403. See Figure. |
| S417 | Body main harness, near breakout to G400. See Figure. |
| S418 | Rear license plate lamp wiring harness, in breakout left rear side lamp. See Figure. |
| S419 | Rear license plate lamp wiring harness, in breakout left rear side lamp. See Figure. |
| S420 | Body main harness, near breakout to body control module B. See Figure. |
| S421 | Body main harness, near breakout to body control module B. See Figure. |
| S500 | Left front door window regulator harness, near breakout to left front power window motor. See Figure. |
| S501 | Left front door window regulator harness, near breakout to left front power window motor. See Figure. |
| S502 | Left front door window regulator harness, near breakout to left exterior rearview mirror. See Figure. |
| S503 | Left front door window regulator harness, near breakout to left front door lock actuator. See Figure. |
| S600 | Right front door window regulator harness, near breakout to right front speaker. See Figure. |
| S602 | Right front door window regulator harness, near breakout to right front power window motor. See Figure. |
| S603 | Right front door window regulator harness, near breakout to passenger side window adjust switch. See Figure. |
| S604 | Right front door window regulator harness, near breakout to passenger side window adjust switch. See Figure. |
