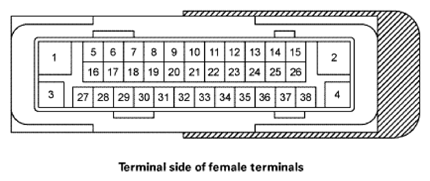

| 1 |
BLK |
GND |
Ground for the VSA modulator-control unit |
Continuity to ground |
| 2 |
RED |
+B_ABS/VSA_MTR |
Power source for the motor relay |
Battery voltage (about 12 V) at all times |
| 3 |
BLK |
GND |
Ground for the pump motor |
Continuity to ground |
| 4 |
WHT |
+B_ABS/VSA_FSR |
Power source for the fail-safe relay |
Battery voltage (about 12 V) at all times |
| 5 |
Not used |
Not used |
--- |
--- |
| 6 |
Not used |
Not used |
| 7 |
Not used |
Not used |
| 8 |
Not used |
Not used |
| 9 |
GRN |
FR_L_ABS_ SNSR- |
Detects left-front wheel speed sensor signal |
| 10 |
Not used |
Not used |
--- |
| 11 |
LT BLU |
K_LINE |
Communication with HDS |
Pulse voltage (digital signal) |
| 12 |
Not used |
Not used |
--- |
--- |
| 13 |
PNK |
FR_R_ABS_ SNSR- |
Detects right-front wheel speed sensor signal |
| 14 |
Not used |
Not used |
--- |
| 15 |
Not used |
Not used |
| 16 |
Not used |
Not used |
| 17 |
Not used |
Not used |
| 18 |
Not used |
Not used |
| 19 |
Not used |
Not used |
| 20 |
Not used |
Not used |
| 21 |
ORN |
FR_L_ABS_SNSR+ |
Detects left-front wheel speed sensor signal |
| 22 |
PUR |
RR_L_ABS_ SNSR- |
Detects left-rear wheel speed sensor signal |
| 23 |
LT GRN |
RR_R_ABS_SNSR+ |
Detects right-rear wheel speed sensor signal |
| 24 |
WHT |
FR_R_ABS_SNSR+ |
Detects right-front wheel speed sensor signal |
| 25 |
Not used |
Not used |
--- |
| 26 |
RED |
F_CAN-L |
F-CAN communication circuit |
| 27 |
Not used |
Not used |
--- |
| 28 |
Not used |
Not used |
--- |
| 29 |
Not used |
Not used |
--- |
| 30 |
Not used |
Not used |
--- |
| 31 |
Not used |
Not used |
--- |
| 32 |
Not used |
Not used |
--- |
| 33 |
GRY |
RR_L_ABS_SNSR+ |
Detects left-rear wheel speed sensor signal |
| 34 |
Not used |
Not used |
--- |
| 35 |
GRN |
RR_R_ABS_ SNSR- |
Detects right-rear wheel speed sensor signal |
| 36 |
PUR |
IG1_VSA/ABS |
Power source for activating the system |
With ignition switch ON (II): battery voltage (about 12 V) |
| 37 |
Not used |
Not used |
--- |
--- |
| 38 |
WHT |
F_CAN-H |
F-CAN communication circuit |
