Principle Of Operation
Compressor is not activated.

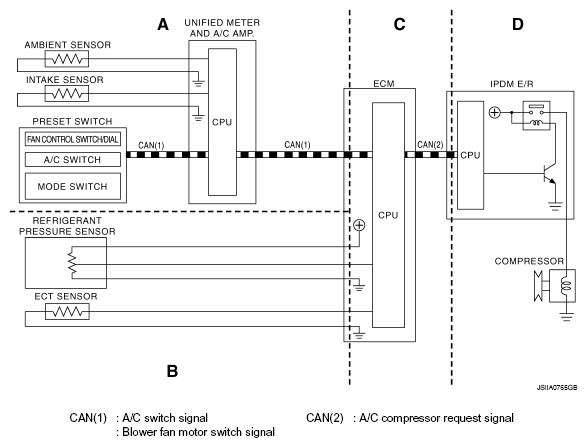

Functional circuit diagram
Functional initial inspection table
FUNCTIONAL INITIAL INSPECTION TABLE
| Location | A | B | C | D | |
|---|---|---|---|---|---|
| CONSULT-III | ECM DATA MONITOR | - | Yes | Yes | - |
| IPDM E/R DATA MONITOR | - | - | Yes | - | |
| AUTO ACTIVE TEST | - | - | - | Yes | |
| Self-diagnosis function (except CAN diagnosis) | Yes | - | - | - | |
