Principle Of Operation
Compressor is not activated.

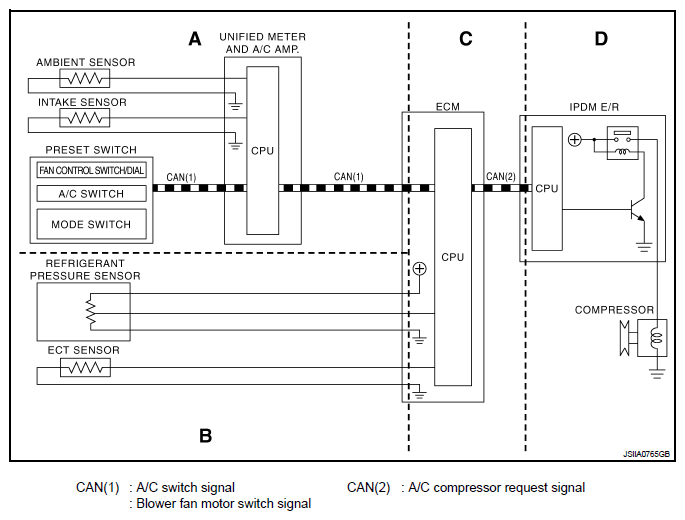

Functional circuit diagram
Courtesy of NISSAN MOTOR CO., U.S.A.
Functional initial inspection chart
FUNCTIONAL INITIAL INSPECTION CHART
| Location |
A |
B |
C |
D |
| CONSULT-III |
ECM DATA MONITOR |
|
Yes |
Yes |
|
| IPDM E/R DATA MONITOR |
|
|
Yes |
|
| AUTO ACTIVE TEST |
|
|
|
Yes |
| Self-diagnosis function (except CAN diagnosis) |
Yes |
|
|
|
