IPDM E/R Relays

WARNING: This page is about a different car, the 2010 Nissan Armada. However, it is still accessible from the selected car via links, so may be relevant.

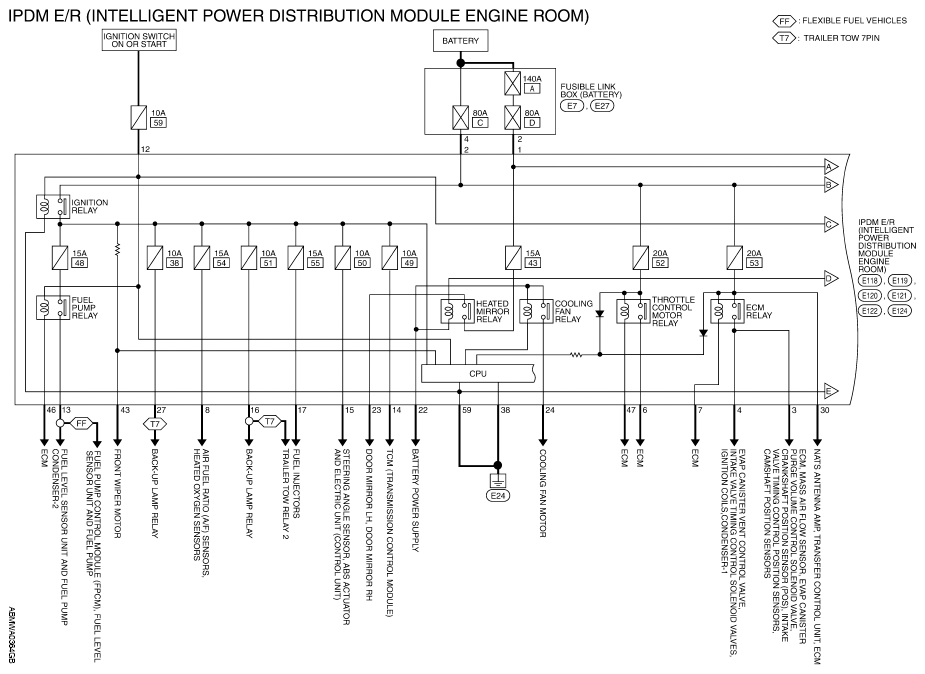

Fig 1: IPDM E/R Relays (1 Of 2)
G06578676Courtesy of NISSAN MOTOR CO., U.S.A.
IPDM E/R RELAY IDENTIFICATION

RELAY DESCRIPTION
Ignition Relay
Fuel Pump Relay
Heated Mirror Relay
Cooling Fan Relay
Throttle Control Motor Relay
ECM Relay
Integrated IPDM E/R Relays Are Non-Replaceable

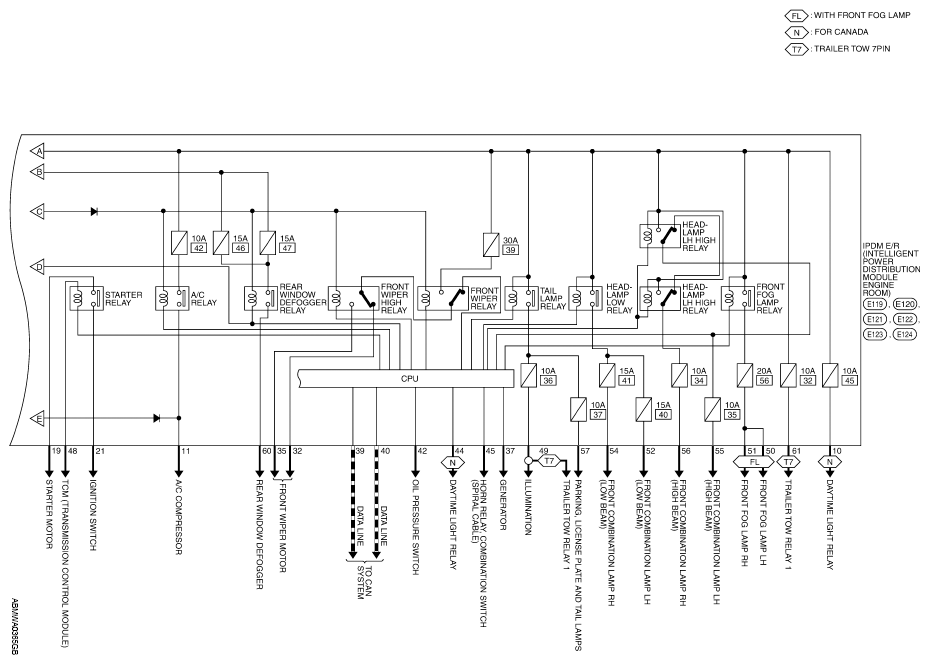

Fig 2: IPDM E/R Relays (2 Of 2)
G06578677Courtesy of NISSAN MOTOR CO., U.S.A.
IPDM E/R RELAY IDENTIFICATION

RELAY DESCRIPTION
Starter Relay
A/C Relay
Rear Window Defogger Relay
Front Wiper High Relay
Front Wiper Relay
Tail Lamp Relay
Headlamp Low Relay
Headlamp LH High Relay
Headlamp RH High Relay
Front Fog Lamp Relay
Integrated IPDM E/R Relays Are Non-Replaceable
