AWD Models

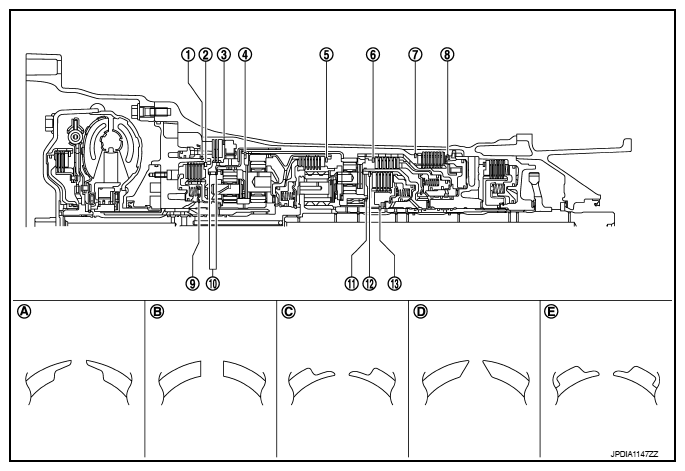

SNAP RINGS SPECIFICATION
| Location | Shape of snap ring | Outer diameter mm (in) |
|---|---|---|
| 1 | A | 159.9 (6.295) |
| 2 | B | 159 (6.260) |
| 3 | B | 216 (8.504) |
| 4 | B | 180.4 (7.102) |
| 5 | C | 171.5 (6.752) |
| 6 | B | 169 (6.654) |
| 7 | B | 180.5 (7.106) |
| 8 | B | 181.0 (7.126) |
| 9 | D | 64.6 (2.543) |
| 10 | B | 136 (5.354) |
| 11 | E | 70.5 (2.776) |
| 12 | B | 135 (5.315) |
| 13 | A | 48.4 (1.906) |
