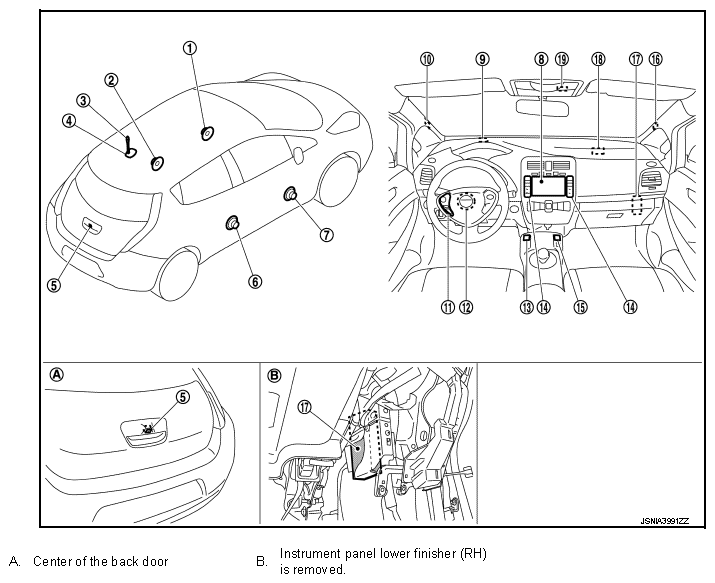

Component Parts Location
WARNING: This page is about a different car, the 2011 Nissan Leaf. However, it is still accessible from the selected car via links, so may be relevant.
COMPONENTS DESCRIPTION CHART
| No. | Component | Function |
|---|---|---|
| 1,7. | Front door speaker | Refer to "SPEAKER ". |
| 2,6. | Rear door speaker | |
| 3. | Antenna rod | Refer to "RADIO ANTENNA AND ANTENNA FEEDER ". |
| 4. | Antenna base | |
| 5. | Rear view camera | Refer to "REAR VIEW CAMERA ". |
| 8. | AV control unit | Refer to "AV CONTROL UNIT ". |
| 9. | GPS antenna | Refer to "GPS ANTENNA ". |
| 10,16 | Tweeter | Refer to "SPEAKER ". |
| 11. | Steering switch | Refer to "STEERING SWITCH ". |
| 12. | Steering angle sensor | Refer to "STEERING ANGLE SENSOR ". |
| 13. | USB connector | Refer to "USB CONNECTOR " |
| 14. | Multifunction switch | Refer to "MULTIFUNCTION SWITCH ". |
| 15. | AUX jack | Refer to "AUX JACK ". |
| 17. | TCU | Refer to "TCU ". |
| 18. | TEL antenna | Refer to "TEL ANTENNA ". |
| 19. | Microphone | Refer to "MICROPHONE ". |
