Electric Intake Valve Timing Control Module Connector End View (E153)

Connector Types:  AAA32FB-AHY8-LV-RH

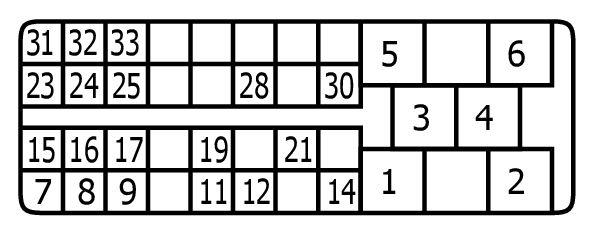

Fig 1: Terminal-side
GNSW3953Courtesy of NISSAN NORTH AMERICA

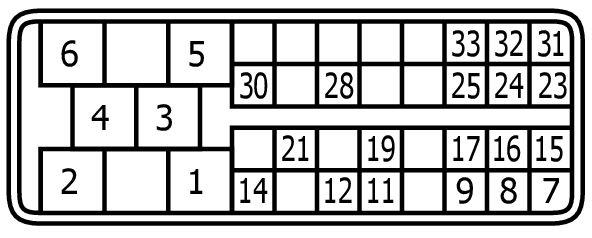

Fig 2: Harness-side
GNSW4201Courtesy of NISSAN NORTH AMERICA
Terminal No. Color of Wire Signal Name (Specification)
1 W ELECTRIC INTAKE VALVE TIMING CONTROL MOTOR 1 PHASE 1
2 B ELECTRIC INTAKE VALVE TIMING CONTROL MOTOR 2 PHASE 1
3 R ELECTRIC INTAKE VALVE TIMING CONTROL MOTOR 1 PHASE 2
4 W ELECTRIC INTAKE VALVE TIMING CONTROL MOTOR 2 PHASE 2
5 B ELECTRIC INTAKE VALVE TIMING CONTROL MOTOR 1 PHASE 3
6 R ELECTRIC INTAKE VALVE TIMING CONTROL MOTOR 2 PHASE 3
7 Y SENSOR POWER SUPPLY
8 W HALL SENSOR 1 [ELECTRIC INTAKE VALVE TIMING CONTROL MOTOR 1]
9 BG ELECTRIC INTAKE VALVE TIMING CONTROL MOTOR 1 TEMPERATURE SENSOR
11 B SHIELD
12 L ENGINE COMMUNICATION LINE-H
14 Y INTAKE CAMSHAFT POSITION SENSOR (BANK1) [ELECTRIC INTAKE VALVE TIMING CONTROL SIGNAL]
15 G HALL SENSOR 3 [ELECTRIC INTAKE VALVE TIMING CONTROL MOTOR 1]
16 R HALL SENSOR 2 [ELECTRIC INTAKE VALVE TIMING CONTROL MOTOR 1]
17 B SENSOR GROUND
19 Y ENGINE COMMUNICATION LINE-L
21 L INTAKE CAMSHAFT POSITION SENSOR (BANK2) [ELECTRIC INTAKE VALVE TIMING CONTROL SIGNAL]
23 LG HALL SENSOR 3 [ELECTRIC INTAKE VALVE TIMING CONTROL MOTOR 2]
24 BR HALL SENSOR 2 [ELECTRIC INTAKE VALVE TIMING CONTROL MOTOR 2]
25 V SENSOR GROUND
28 W IGNITION SWITCH
30 G CRANKSHAFT POSITION SENSOR [ELECTRIC INTAKE VALVE TIMING CONTROL SIGNAL]
31 GR SENSOR POWER SUPPLY
32 L HALL SENSOR 1 [ELECTRIC INTAKE VALVE TIMING CONTROL MOTOR 2]
33 P ELECTRIC INTAKE VALVE TIMING CONTROL MOTOR 2 TEMPERATURE SENSOR
