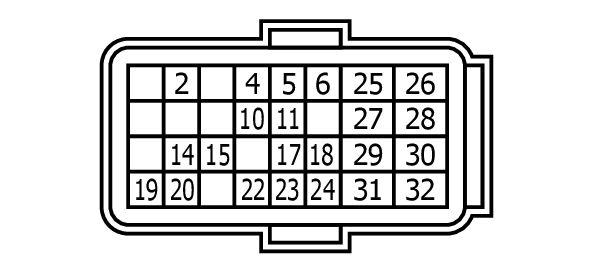

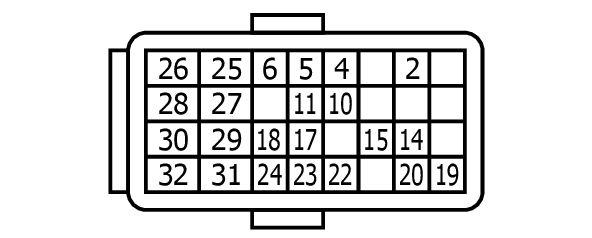

Steering Force Control Module Connector End View (M71)
Connector Types: RH24FB-RZ8-L-RH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 2 | Y | STEERING FORCE MOTOR RESOLVER SIGNAL (S1-S3) |
| 4 | W | STEERING FORCE MOTOR RESOLVER SIGNAL (S1-S3) |
| 5 | G | STEERING FORCE MOTOR RESOLVER SIGNAL (S2-S4) |
| 6 | L | STEERING FORCE MOTOR RESOLVER SIGNAL (S2-S4) |
| 10 | B | STEERING FORCE MOTOR RESOLVER SIGNAL (R1-R2) |
| 11 | R | STEERING FORCE MOTOR RESOLVER SIGNAL (R1-R2) |
| 14 | L | CAN COMMUNICATION-H |
| 15 | R | CAN COMMUNICATION-L |
| 17 | Y | BACK UP SIGNAL (FROM STEERING ANGLE MAIN CONTROL MODULE) |
| 18 | Y | BACK UP SIGNAL (FROM STEERING ANGLE SUB CONTROL MODULE) |
| 19 | W | FLEXRAY COMMUNICATION-H |
| 20 | V | FLEXRAY COMMUNICATION-L |
| 22 | BG | BACK UP SIGNAL (TO STEERING ANGLE MAIN CONTROL MODULE) |
| 23 | BR | CAN WAKE UP |
| 24 | R | BACK UP SIGNAL (TO STEERING ANGLE SUB CONTROL MODULE) |
| 25 | W | IGNITION POWER SUPPLY |
| 26 | R/W | STEERING CLUTCH + |
| 27 | W/B | IGNITION POWER SUPPLY (TO STEERING ANGLE SUB CONTROL MODULE) |
| 28 | R | STEERING CLUTCH - |
| 29 | L | FORCE MOTOR TEMPERATURE SENSOR - |
| 30 | B | GROUND |
| 31 | R | FORCE MOTOR TEMPERATURE SENSOR + |
| 32 | B | GROUND |
