System Diagram

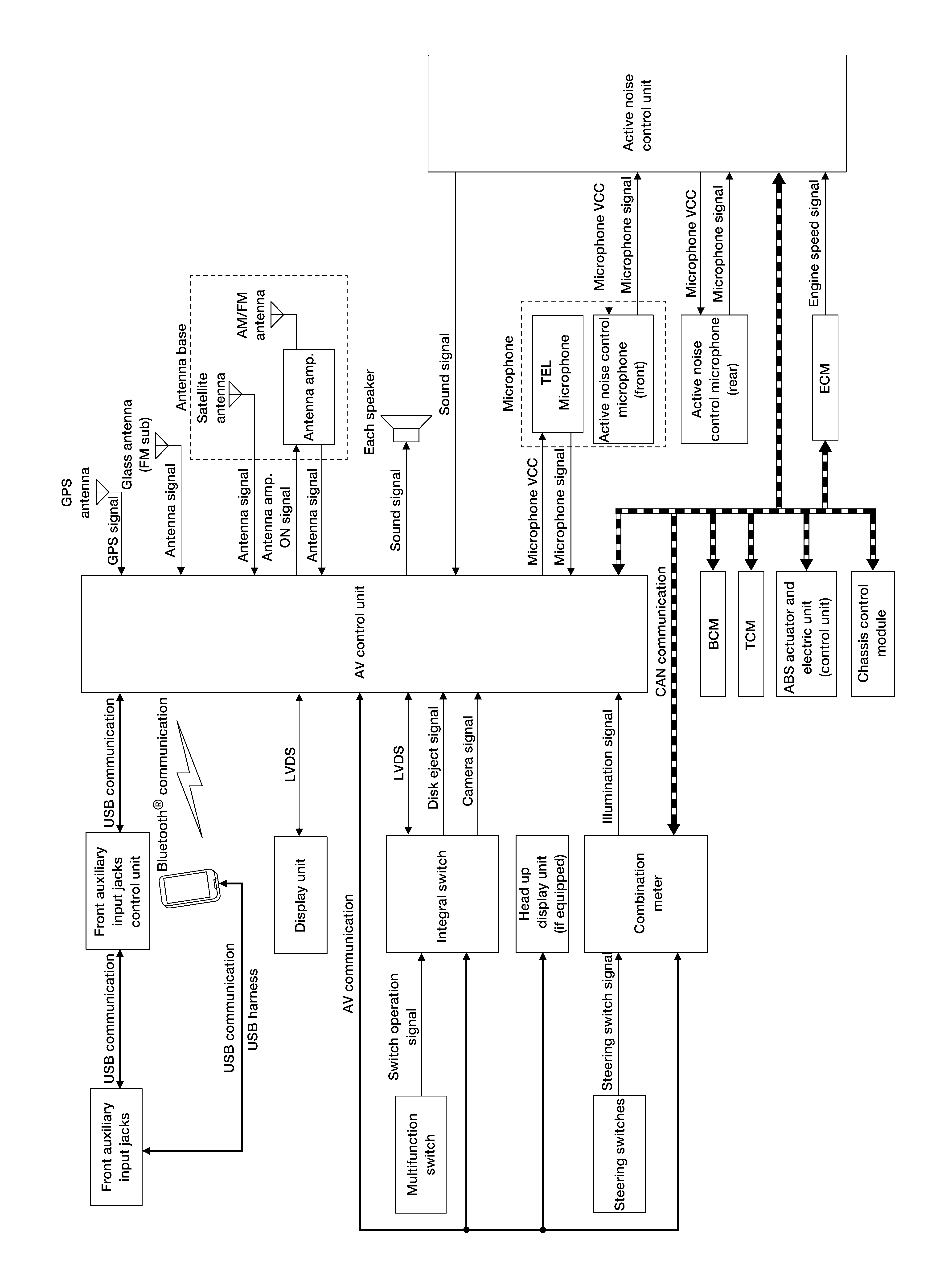

Infiniti Intouch Without Bose Audio System, Without Telematics

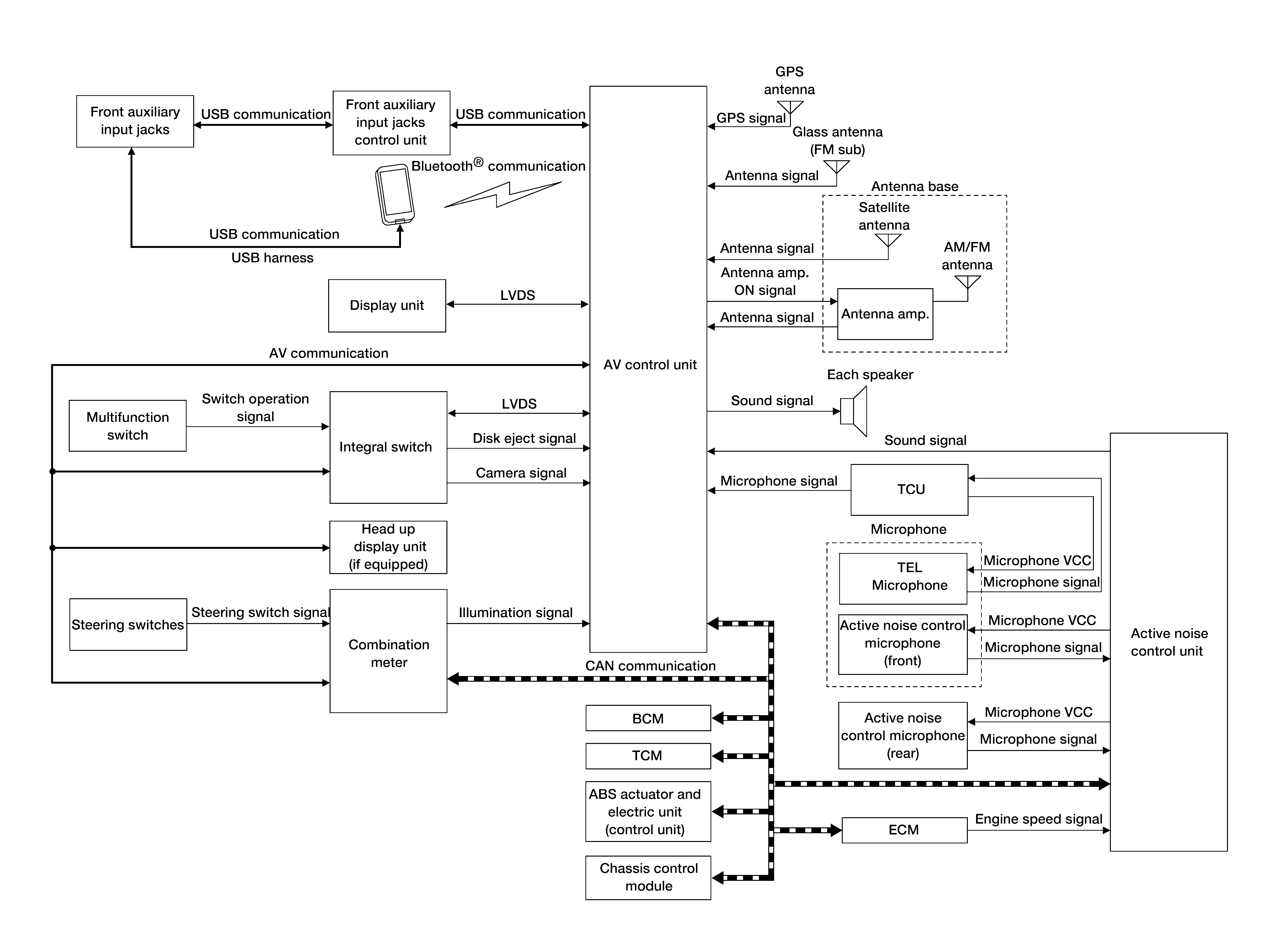

Infiniti Intouch Without Bose Audio System, With Telematics

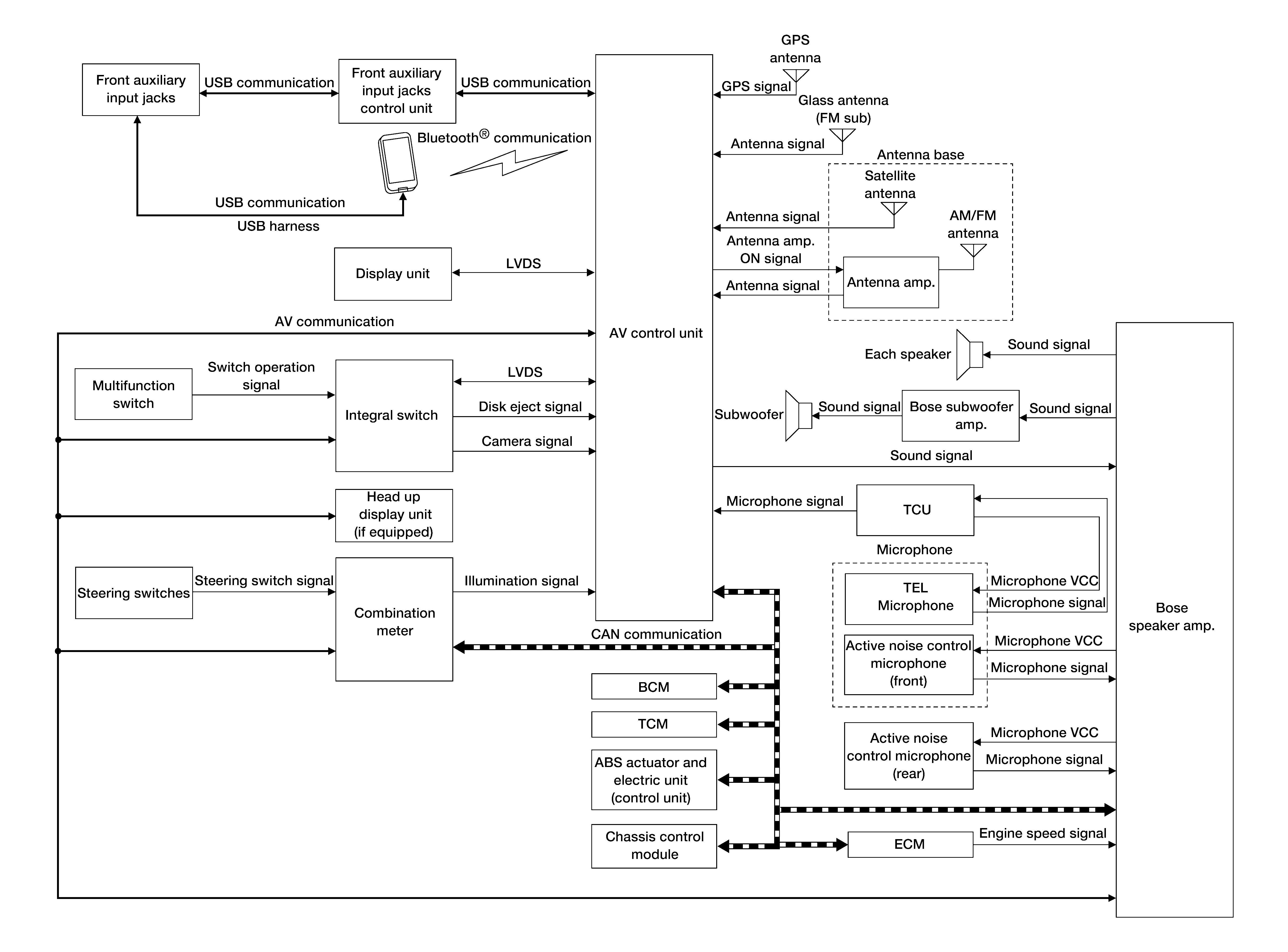

Infiniti Intouch With Bose Audio System
AV Control Unit Input Signal (CAN Communication)
|
Transmit unit |
Signal name |
|
ECM |
Engine status signal |
|
Engine torque signal |
|
|
Engine speed signal |
|
|
Accelerator pedal position signal |
|
|
Fuel consumption monitor signal |
|
|
Shift position signal |
|
|
ABS actuator and electric unit (control unit) |
Vehicle speed signal |
|
Combination meter |
Distance to empty signal |
|
Fuel level low warning signal |
|
|
Parking brake switch signal |
|
|
Vehicle speed signal |
|
|
Chassis control module |
Drive mode signal |
|
BCM |
System setting signal |
|
Door switch signal |
|
|
TCM |
Shift position signal |
