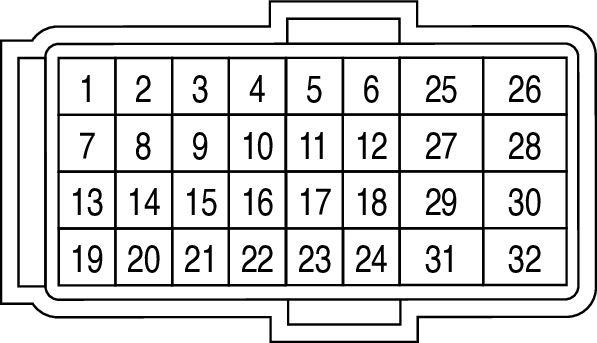

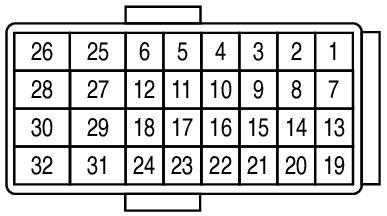

Steering Angle Main Control Module Connector End View (E149)
Connector Types: RH24FB-RZ8-L-LH
Connector Color: BLACK
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | V | TORQUE SENSOR MAIN |
| 2 | Y | ANGLE SENSOR (S3) |
| 3 | LG | TORQUE SENSOR SUB |
| 4 | G | ANGLE SENSOR (S1) |
| 5 | W | ANGLE SENSOR (S4) |
| 6 | L | ANGLE SENSOR (S2) |
| 7 | V | SENSOR GROUND |
| 8 | G | SENSOR POWER SUPPLY |
| 9 | - | - |
| 10 | R | ANGLE SENSOR (R1) |
| 11 | BR | ANGLE SENSOR (R2) |
| 12 | - | - |
| 13 | - | - |
| 14 | GR | CAN-H |
| 15 | Y | CAN-L |
| 16 | - | - |
| 17 | P | FAIL-SAFE (INPUT) |
| 18 | LG | FAIL-SAFE (INPUT) |
| 19 | Y | FLEXRAY(BP1) |
| 20 | G | FLEXRAY (BM1) |
| 21 | - | - |
| 22 | W | A-FAULT |
| 23 | BR | CAN WAKEUP |
| 24 | P | FAIL-SAFE (OUTPUT) |
| 25 | P | POWER |
| 26 | - | - |
| 27 | - | - |
| 28 | - | - |
| 29 | - | - |
| 30 | Y | SHIELD GROUND |
| 31 | - | - |
| 32 | LG | SHIELD GROUND |
